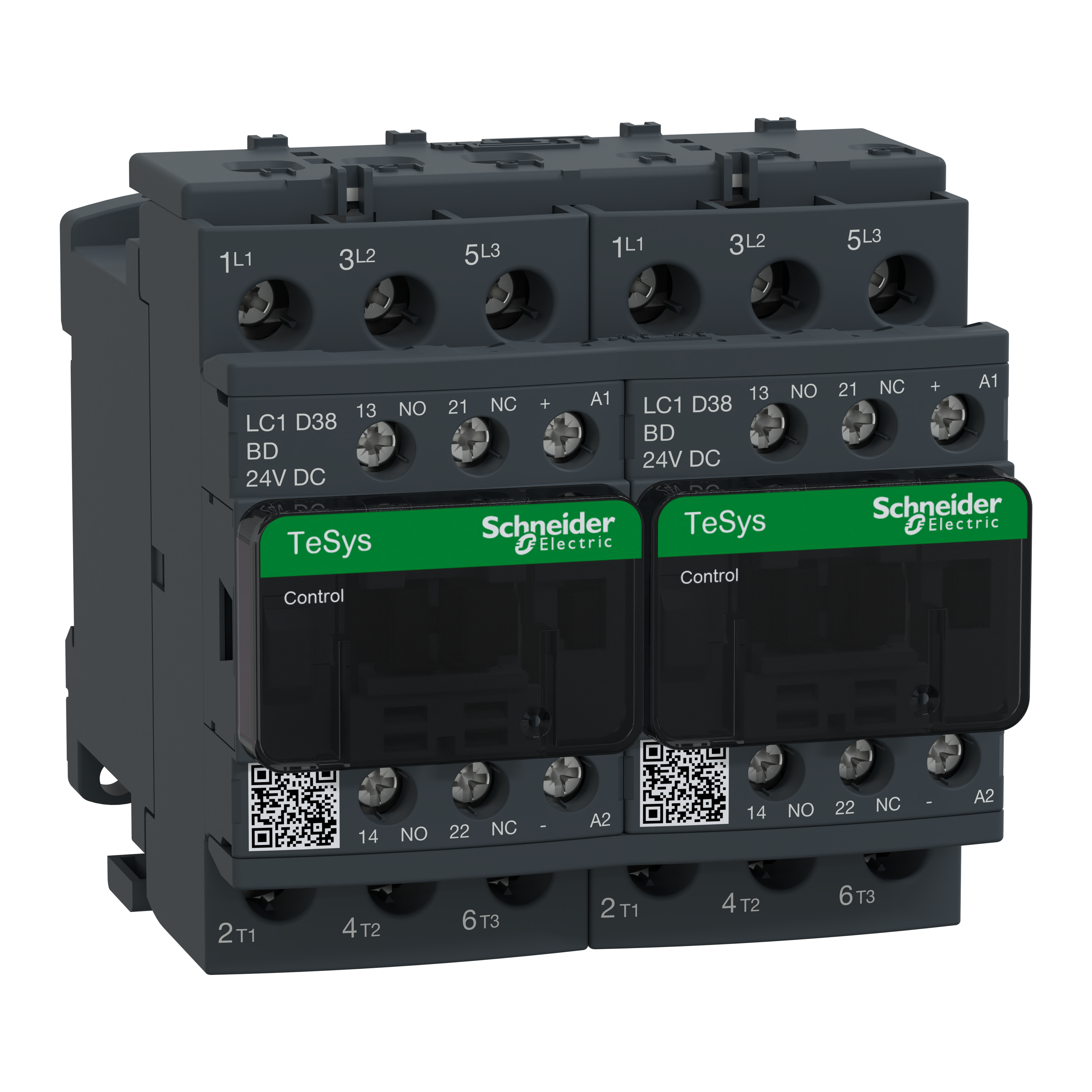

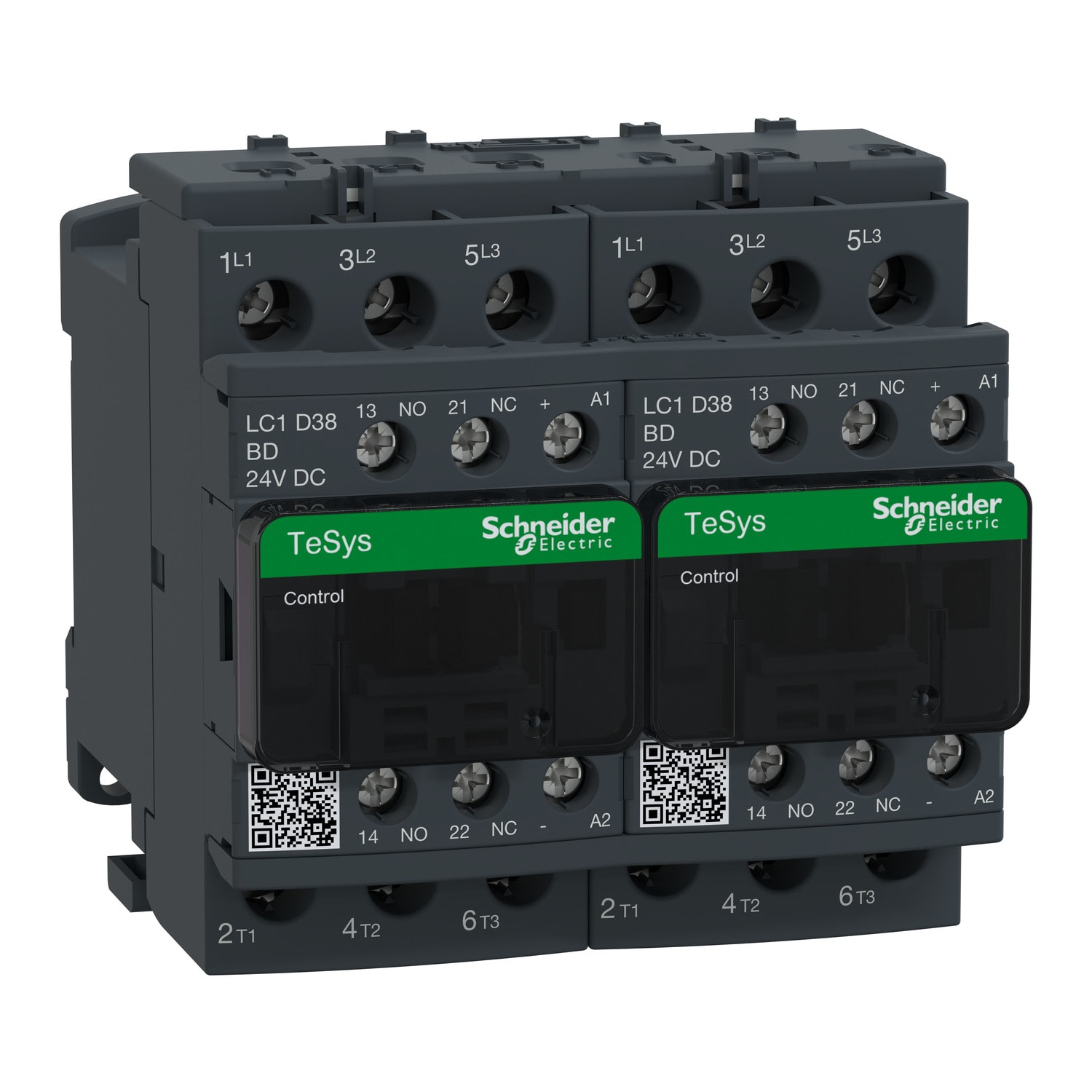

SCHNEIDER ELECTRIC - Teleinvertitore TeSys LC2D - 3 poli - AC3 440 V 38 A - 24 V CC

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Funzione - Contattore a inversione
Tipo di tensione per l'azionamento - DC
Tipo di collegamento circuito elettrico principale - Raccordo a vite
Numero di contatti principali, normalmente aperti - 3
Potenza di esercizio nominale NEMA - 14.9 kW

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3389110393163

Codice Sacchi

TELC2D38BD

Cod. produttore

LC2D38BD

Codice Metel

SNRLC2D38BD

Funzione:

Contattore a inversione

Tipo di tensione per l'azionamento:

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Numero di contatti principali, normalmente aperti:

Potenza di esercizio nominale NEMA:

14.9 kW

Grado di protezione (IP):

IP20

Tensione di alimentazione pilota nominale per DC:

24 V

Corrente d'esercizio nominale ie per AC-3, 400 V:

38 A

Corrente d'esercizio nominale ie per AC-1, 400 V:

50 A

Esecuzione collegamento elettrico per circuito corrente ausiliaria e:

Raccordo a vite

Numero di contatti principali, normalmente chiusi:

Adatto per montaggio su guida portante:

Sì

Potenza d'esercizio nominale per AC-3, 400 V:

18.5 kW

Grado di protezione (NEMA):

Altro

Contattore di inversione D di TeSys, 3 poli (3NO), per applicazioni di controllo del motore fino a 38 A/690V AC-3 (18,5 kW a 400 V). Dispone di bobine DC da 24V con modulo soppressore transitorio, contatti ausiliari integrati 2NO+2NC (contatti a specchio NC), collegamento mediante morsetti a vite. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, Dispone di elevata affidabilità e durata. Compatto (larghezza 90mm), montaggio su guida DIN o fissaggio a vite. Con collegamenti di alimentazione precablati a inversione, interblocco meccanico (senza interblocco elettrico). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC).
