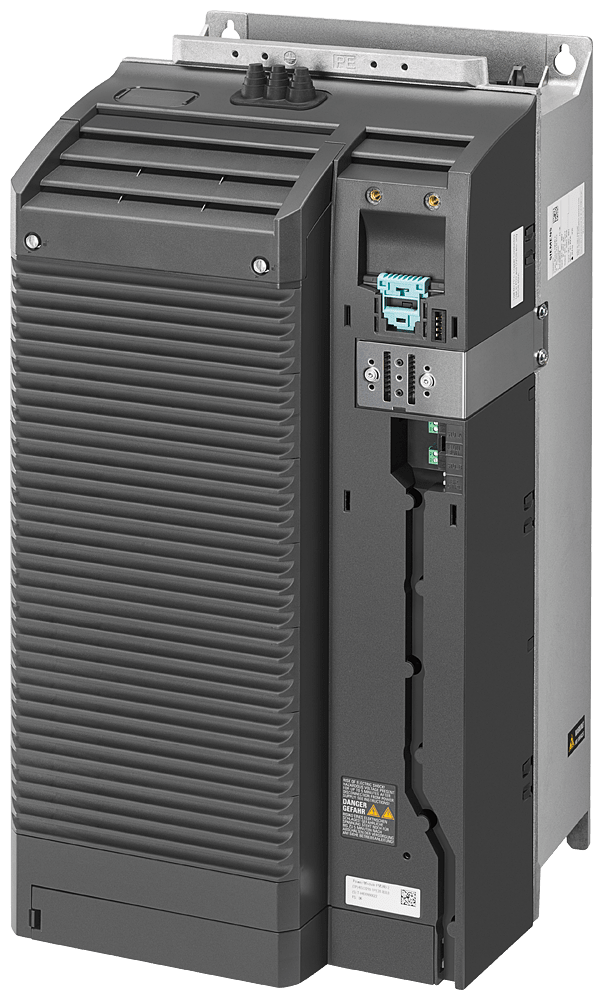

SIEMENS - SINAMICS PM240-2, 3AC 200-240 V, 22,00 kW, IP20, FSE

SIEMENS S.P.A.
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • tensione di rete - 200÷240 V

  • max. frequenza d’uscita - 550 Hz

  • corrente di uscita nominale I2N - 80 A

  • max. potenza erogata con carico quadrato a tensione d’uscita nominale - 22 kW

  • max. potenza erogata con carico lineare a tensione d’uscita nominale - 18.5 kW

Imballaggio e Condizioni

  • 1 PZ

  • Prodotto a catalogo

EAN

4042948668535

Codice Sacchi

SI6SL32101PC280UL0

Cod. produttore

6SL32101PC280UL0

Codice Metel

SIE6SL32101PC280UL0

tensione di rete:

200÷240 V

max. frequenza d’uscita:

550 Hz

corrente di uscita nominale I2N:

80 A

max. potenza erogata con carico quadrato a tensione d’uscita nominale:

22 kW

max. potenza erogata con carico lineare a tensione d’uscita nominale:

18.5 kW

tolleranza di frequenza di rete simmetrica relativa:

5 %

tolleranza di tensione di rete simmetrica relativa:

10 %

Altezza:

551 mm

Larghezza:

275 mm

profondità:

237 mm

SINAMICS G120 Power Module PM 240-2 non filtrato con chopper freno integrato 3AC200-240V+10/-20% 47-63Hz potenza sovraccarico elevato: 18,5kW a 200% 3s, 150% 57S, 100% 240S; temperatura ambiente -20 ... +50 °C (HO); potenza sovraccarico ridotto: 22kW con 150% 3 s, 110% 57 s, 100% 240 s; temperatura ambiente -20 ... +40 °C (LO) 551x 275x 237 (AxLaxP), FSE grado di protezione IP20 rilasciato da CU versione firmware V4.7 HF8 Power Module SINAMICS Power Module PM240-2 - Il Power Module ideale per applicazioni standard nella costruzione di macchine per il convertitore di frequenza modulare SINAMICS G120. Come parte del convertitore di frequenza SINAMICS G120 (costituito da parte di potenza, unità di controllo, pannello operatore), i Power Module PM240-2 (grado di protezione IP20) dispongono di un chopper di frenatura (applicazioni a quattro quadranti) e sono particolarmente adatti per numerose applicazioni nella costruzione generica di macchine.La parte di potenza PM240-2 si combina facilmente con diverse unità di controllo (Control Unit) a seconda del tipo di applicazione e dei requisiti di sicurezza (ad es. STO, SS1, SBC, SLS, SDI, SSM). Unitamente alle Control Unit CU230-2, CU240x-2 e CU250S-2 si ottiene così un convertitore di frequenza SINAMICS G120 pienamente operativo. Il PM240-2 con grado di protezione IP20 è un apparecchio da incasso per quadro elettrico con potenze da 0,55 kW a 250 kW e tre varianti di tensione 200 V, 400 V e 690 V. I Power Module sono disponibili senza filtro o con filtro di rete integrato di Classe A e in sette grandezze costruttive, da FSA a FSG. Per evacuare dal quadro elettrico il calore dissipato, la parte di potenza è disponibile anche come variante Push-Through. Le grandezze costruttive offrono inoltre le funzionalità Safety Integrated. Grazie al design robusto si possono raggiungere lunghezze dei cavi fino a 450 m (grandezza costruttiva FSF/FSG). Per un cablaggio conforme EMC si possono utilizzare lamierini e kit di collegamento della schermatura. SINAMICS - l'azionamento che fa per me.
