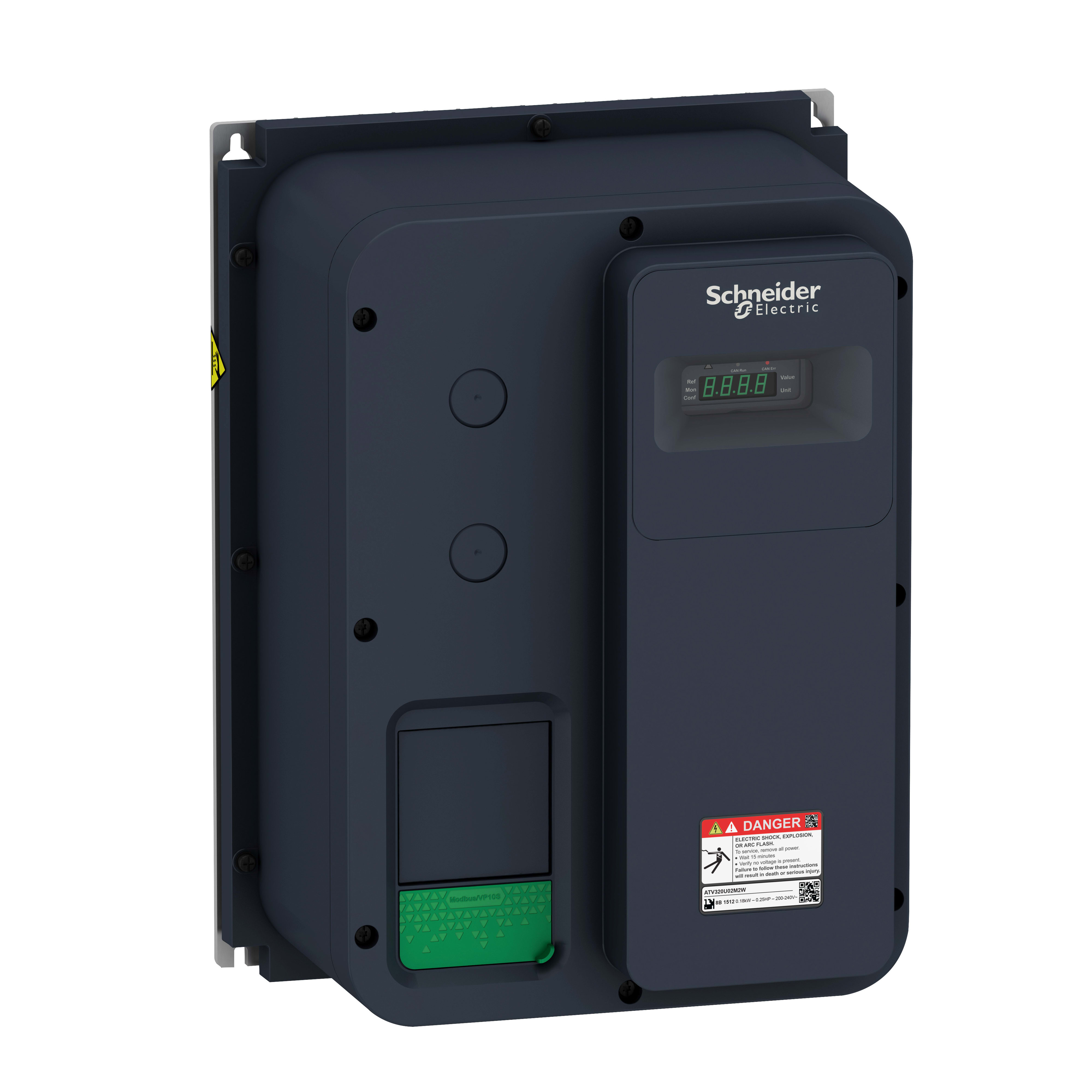

SCHNEIDER ELECTRIC - Variatore di velocità Altivar Machine ATV320 IP66 - 0,55kW - 240V - monofase senza sezionatore

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di rete - 200÷240 V
Corrente di uscita nominale I2N - 3.7 A
Numero di fasi d'entrata - 1
Frequenza di rete - 50/60 Hz
Con elemento di comando - Sì

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606489548414

Codice Sacchi

TEATV320U06M2W

Cod. produttore

ATV320U06M2W

Codice Metel

SNRATV320U06M2W

Tensione di rete:

200÷240 V

Corrente di uscita nominale I2N:

3.7 A

Numero di fasi d'entrata:

Frequenza di rete:

50/60 Hz

Con elemento di comando:

Sì

Protocollo di supporto perPROFIBUS:

Sì

Numero di ingressi digitali:

Impiego ammesso in ambito residenziale e commerciale:

Grado di protezione (IP):

IP66

Protocollo di supporto per Modbus:

Sì

Numero di uscite analogiche:

Numero di ingressi analogici:

Numero di uscite digitali:

Protocollo di supporto per TCP/IP:

Sì

Supporta il protocollo per profinet IO:

Sì

Protocollo di supporto per CAN:

Sì

Supporta il protocollo per ethernet/IP:

Sì

Supporta il protocollo per PROFIsafe:

Altezza:

340 mm

Profondità:

182 mm

Larghezza:

250 mm

Funzionamento a 4 quadranti possibile:

Sì

Con collegamento PC:

Sì

Grado di protezione (NEMA):

Max. frequenza d'uscita:

599 Hz

Max. potenza erogata con carico quadrato a tensione d'uscita nominale:

0.55 kW

Max. potenza erogata con carico lineare a tensione d'uscita nominale:

0.55 kW

Numero di fasi d'uscita:

Tensione d'uscita massima:

240 V

Tolleranza di frequenza di rete simmetrica relativa:

5 %

Tolleranza di tensione di rete simmetrica relativa:

10 %

Impiego ammesso in ambito industriale:

Sì

Protocollo di supporto per INTERBUS:

Protocollo di supporto per ASI:

Protocollo di supporto per KNX:

Protocollo di supporto per Data-Highway:

Protocollo di supporto per DeviceNet:

Sì

Protocollo di supporto per SUCONET:

Supporta il protocollo per LON:

Supporta il protocollo per PROFINET CBA:

Supporta il protocollo per SERCOS:

Supporta il protocollo per Foundation Fieldbus:

Supporta il protocollo per AS-Interface Safety at Work:

Supporta il protocollo per DeviceNet Safety:

Protocollo INTERBUS per Safety:

Supporta il protocollo per SafetyBUS p:

Supporto protocollo per BACnet:

Supporta il protocollo per altri sistemi bus:

Sì

Numero di interfacce HW Industrial Ethernet:

Numero di interfacce HW PROFINET:

Numero di interfacce HW seriali RS232:

Numero di interfacce HW seriali RS422:

Numero di interfacce HW seriali RS485:

Numero di interfacce HW seriali TTY:

Numero di interfacce HW USB:

Numero di interfacce HW parallele:

Numero di interfacce HW altre:

Con interfaccia ottica:

Chopper di frenatura integrato:

Sì

Tipo di convertitore:

Inverter a tensione impressa

La gamma Altivar Machine ATV320 propone variatori di velocità progettati per i produttori di macchinari e apparecchiature (OEM). L'unità è in grado di alimentare motori sincroni e asincroni monofase ed è contenuto in un involucro per una maggiore protezione IP. Funziona con una potenza nominale fino a0,55 kW/0,75 hp e una tensione nominale da 200V a 240V AC. La serie Altivar con grado di protezione IP elevato offre variatori lavabili per ambienti difficili, per gli utenti che vogliono pulire polveri e inquinamento chimico dalla custodia esterna delle unità. Il variatore è fornito senza ventola, con filtro EMC C2 integrato e fornisce protezione IP66. Include anche il collegamento parallelo di motori e unità speciali utilizzando il rapporto tensione/frequenza, la precisione di velocità statica e il risparmio di energia per motori sincroni a circuito aperto. Pesa 5,1kg; dimensioni: 250 mm di larghezza, 340 mm di altezza, 182 mm di profondità. Il software del variatore include 5 funzioni di sicurezza che aiutano le macchine a soddisfare i requisiti di sicurezza. Queste funzioni di sicurezza sono configurate utilizzando il software SoMove. Il variatore Altivar Machine ATV320 è progettato per nastri trasportatori, incartonatrici, gru a ponte, lavorazione del legno, lavorazione dei metalli, ventilatori, industria alimentare e delle bevande. È conforme alle norme IEC, UL, TUV, KC e ad altre norme internazionali. Con i variatori Altivar Machine ATV320 sono disponibili anche accessori di montaggio e opzioni esterne, come resistori di frenata, induttanze di linea, induttanze motore, filtri EMC aggiuntivi. Il tipo di accessori e opzioni esterne dipende dalla portata del variatore. Il prodotto viene consegnato in due confezioni. È progettato per essere montato su un pannello in posizione verticale (+/- 10 °), tramite i 4 fori di fissaggio. È completamente integrato in EcoStruxure Machine di Schneider Electric tramite DTM. È possibile configurare, controllare ed effettuare la diagnostica dei variatori ATV320 direttamente nel software SoMachine e SoMove mediante lo stesso software brick (DTM). È ecocompatibile e conforme a direttive quali RoHS, RAEE, ecc. relative alla protezione dell'ambiente.
