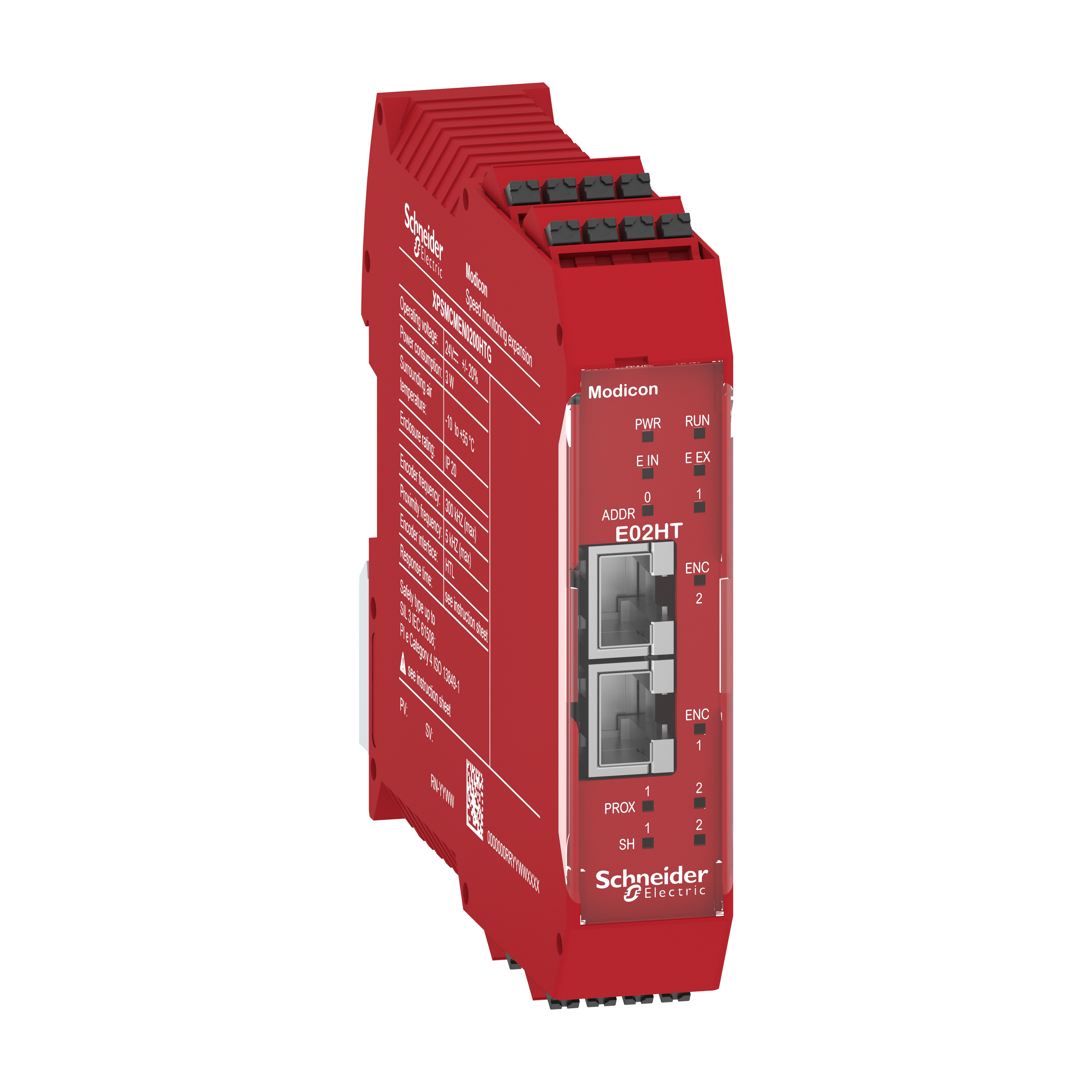

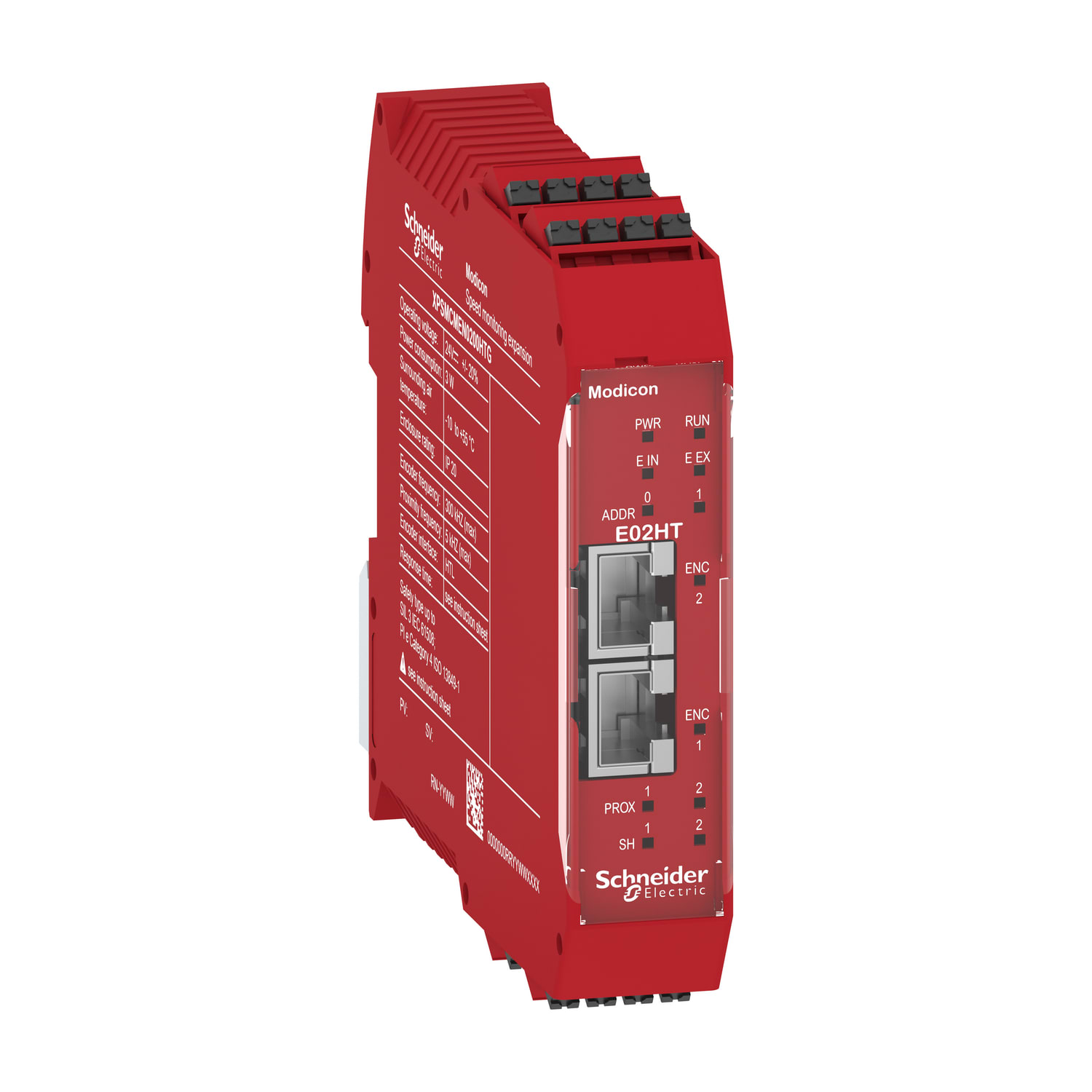

SCHNEIDER ELECTRIC - Modulo espansione di sicurezza, Modicon XPSMCM, 2 ingressi encoder HTL, morsetti a molla

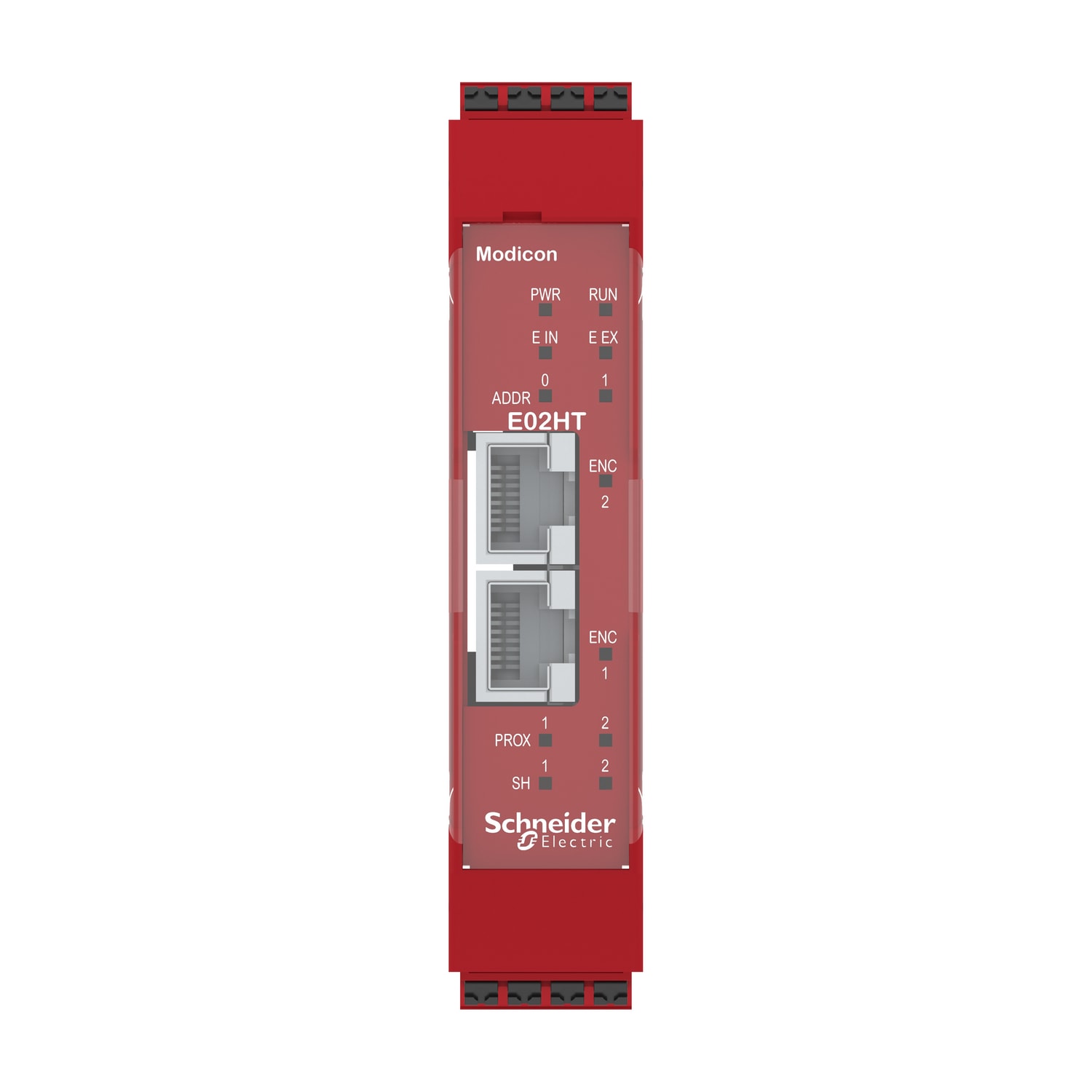

Questo modulo di monitoraggio della velocità di sicurezza Modicon MCM è dotato di 2 ingressi encoder HTL (con connettori RJ45) e 2 ingressi sensore di prossimità (collegamento tramite terminale) ed è dotato di morsetti a molla. È progettato per monitorare il controllo della velocità zero, la velocità max (velocità limitata), l'intervallo di velocità e la direzione. Ha una tensione di alimentazione nominale di 24 V CC. Offre fino a quattro soglie di velocità limitata selezionabili dalla logica (liberamente configurabili tramite il software configurabile SoSafe) per ogni ingresso logico (asse), e una frequenza di ingresso massima di 500 kHz (per gli encoder) e di 5 kHz per i sensori di prossimità. Completa la CPU di sicurezza con la funzione di monitoraggio della velocità di sicurezza, ideale per macchine da taglio come seghe a nastro, seghe circolari e macchine per rettificare. Questo modulo mostra i LED sul lato anteriore, visualizzando lo stato (alimentazione, reset, errori interni o esterni, indirizzo del nodo, stato di connessione encoder o sensori di prossimità, stato di monitoraggio velocità). Il modulo di monitoraggio della velocità sicura è collegato al controllore di sicurezza tramite il connettore di espansione posteriore. Pesa 0,3 kg. Le sue dimensioni sono 22,5 mm (profondità), 99 mm (altezza) e 114,5 mm (larghezza). L'alloggiamento è rosso. È alimentato a 24 VDC. Questo modulo può raggiungere i livelli di sicurezza della categoria 4 secondo EN/ISO 13849-1, PL = e secondo EN/ISO 13849-1, Tipo 4 secondo EN/IEC 61496-1 e SILCL 3 secondo IEC 62061. I controllori di sicurezza modulari Modicon MCM sono certificati da TüV SÜD per il rispetto degli standard di sicurezza industriale di Categoria 4, PL e secondo EN/ISO 13849-1 e SILCL 3 in base a IEC/EN 61508 e IEC/EN 60261. Gli accessori compatibili per il modulo Modicon MCM sono la scheda di memoria e il connettore posteriore. Il modulo di monitoraggio della velocità di sicurezza si installa sulla guida DIN Omega da 35 mm conforme a EN 50022 ed è collegato al controllore di sicurezza tramite il connettore di espansione posteriore. La soluzione di sicurezza modulare e configurabile Modicon MCM fornisce flessibilità e scalabilità da 8 ingressi, 2 uscite a doppio/4 canale singolo fino a 128 ingressi, 16 uscite a doppio/32 canale singolo, fino a 32 o 48 uscite di stato di diagnostica. La soluzione di sicurezza modulare e configurabile Modicon MCM è progettato per monitorare più funzioni di sicurezza della macchina per ridurre al minimo il rischio alle persone che accedono alle parti in movimento pericolose della macchina.
