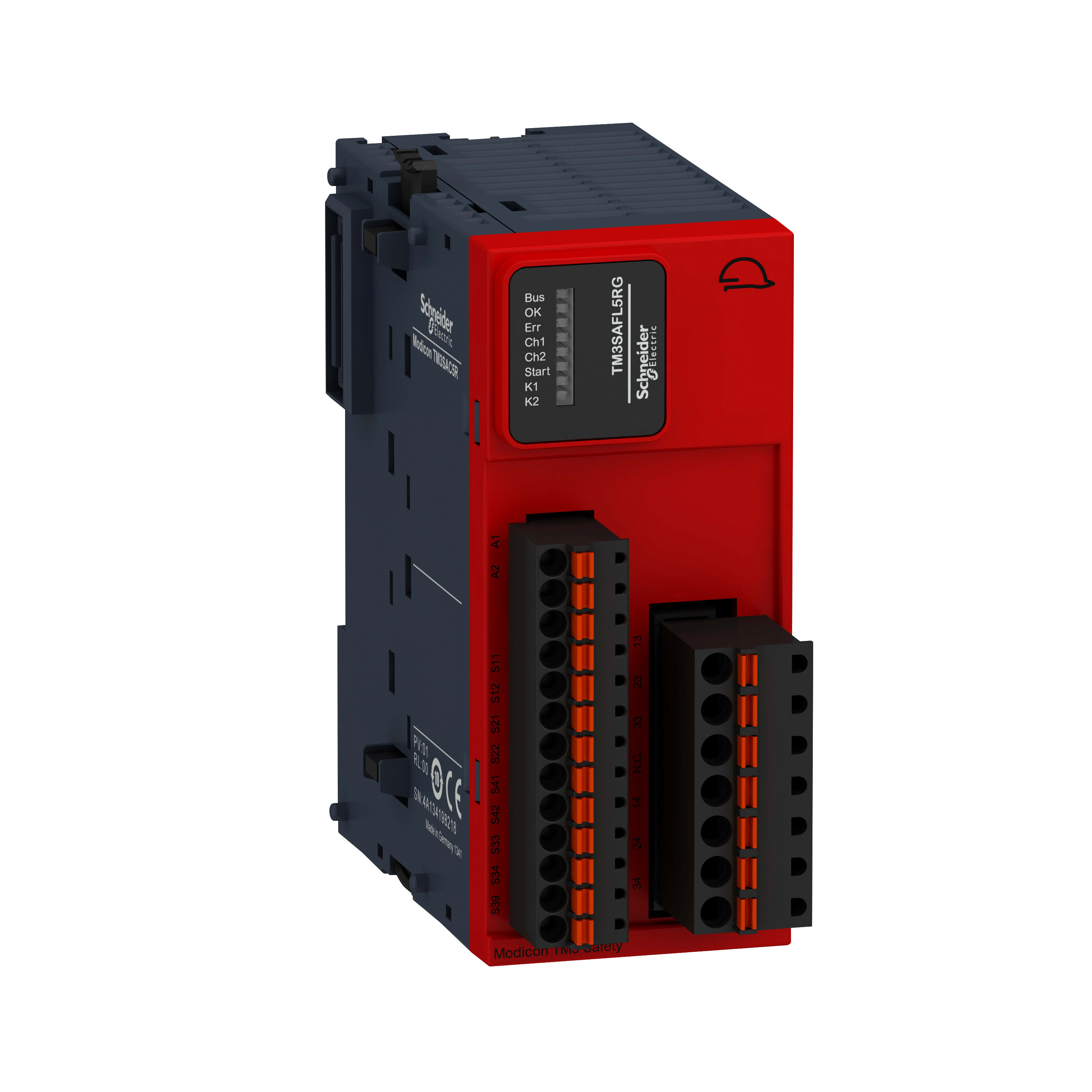

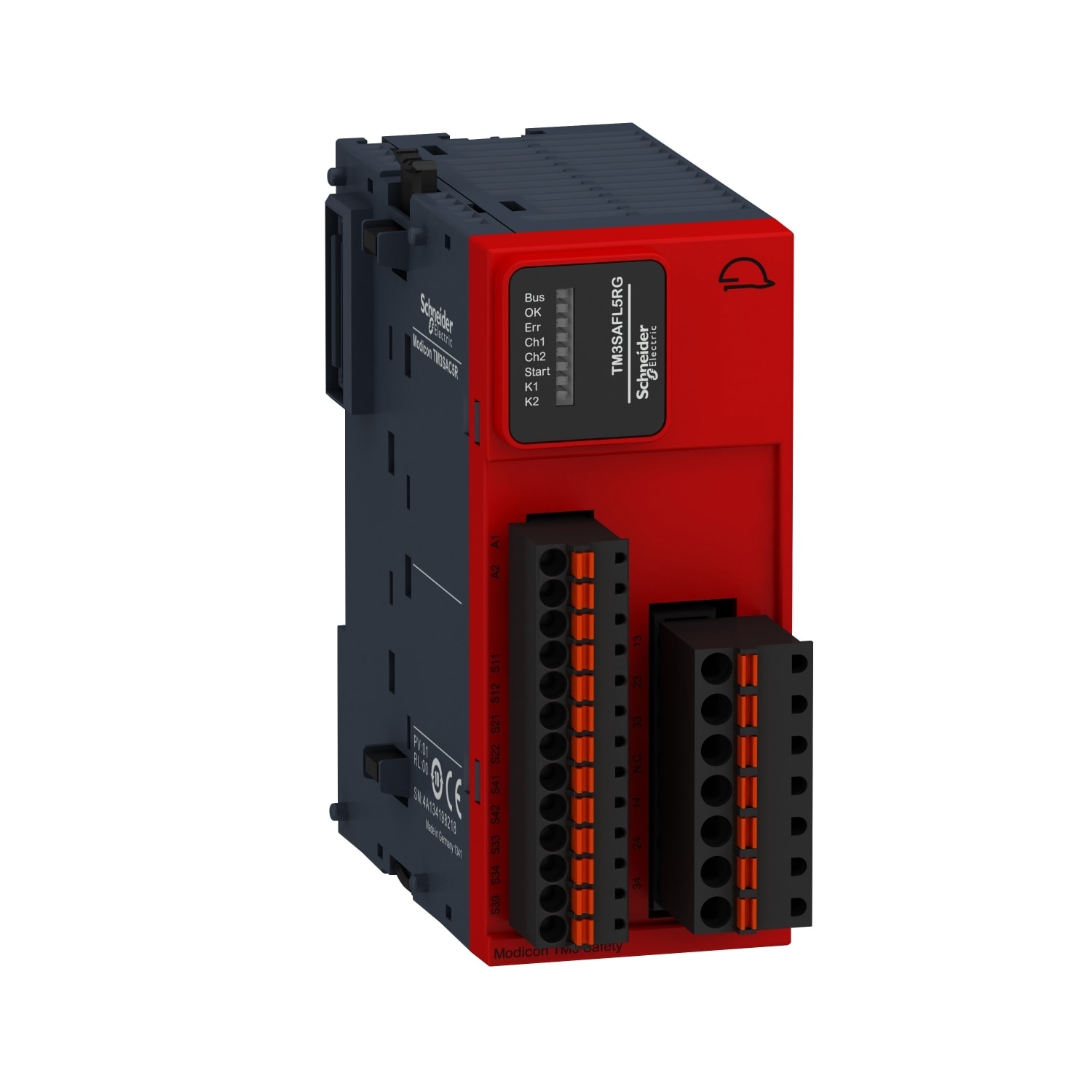

SCHNEIDER ELECTRIC - Modulo di sicurezza per plc TM2xx, 2 funzioni, CAT3, terminali a molla

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tipologia - Altro
Analisi degli ingressi - Altro
Esecuzione del collegamento elettrico - Raccordo a molla
Tipo di tensione (tensione di alimentazione) - DC
Tensione di alimentazione DC - 24 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606485393025

Codice Sacchi

TETM3SAFL5RG

Cod. produttore

TM3SAFL5RG

Codice Metel

SNRTM3SAFL5RG

Tipologia:

Altro

Analisi degli ingressi:

Altro

Esecuzione del collegamento elettrico:

Raccordo a molla

Tipo di tensione (tensione di alimentazione):

Tensione di alimentazione DC:

24 V

Numero di uscite di contatto sicure e non ritardate:

Tipo di sicurezza secondo IEC 61496-1:

Categoria di arresto secondo IEC 60204:

Livello di performance secondo EN ISO 13849-1:

Livello d

SIL secondo IEC 61508:

Adatto per il monitoraggio di interruttori di posizione:

Sì

Adatto per il monitoraggio di circuiti di arresto d'emergenza:

Sì

Adatto per monitoraggio di valvole:

Adatto per montaggio su guida portante:

Sì

Adatto per il monitoraggio di dispositivi di protezione optoelettroni:

Sì

Con morsetti amovibili:

Adatto per il monitoraggio di sensori tattili:

Sì

Adatto per il monitoraggio di interruttori magnetici:

Sì

Adatto per il monitoraggio di interruttori di prossimità:

Sì

Con ingresso di avvio:

Con funzione muting:

Con circuito di reazione:

Ritardo di caduta:

0.04 s

Assorbimento di potenza:

1.1 W

Tipo di tensione di comando 1:

Tensione di comando 1:

24 V

Con omologazione per BG BIA:

Tipo di tensione di comando 2:

Con omologazione secondo UL:

Sì

Tensione di comando 2:

24 V

Larghezza:

43.7 mm

Altezza:

94 mm

Profondità:

73 mm

Tipo di tensione d'esercizio:

Tensione d'esercizio in DC:

24 V

Tensione di commutazione nominale:

1.1 A

Con l'approvazione per TÜV:

Sì

Il prodotto fa parte dell'offerta Modicon TM3, una famiglia di moduli di espansione I/O per Modicon M221, M241, M251 e M262. Il modulo di sicurezza fornisce 3 contatti normalmente aperti e un tempo di sincronizzazione tra gli ingressi infinito. È un modulo di sicurezza con una tensione nominale di alimentazione di 24V DC, un consumo di corrente di alimentazione esterna di 100 mA a 24V DC e un consumo di energia 0,2W a 5V DC, 3,6W a 24V DC. Le principali funzioni di sicurezza del modulo sono l'arresto di emergenza semplice e multiplo, il controllo della protezione mobile, del sensore di prossimità e delle barriere di sicurezza (ESPE). È dotato di una morsettiera a molla per il collegamento elettrico. Il prodotto ha una protezione IP20. Dimensioni: 43,7 mm (larghezza) x 73 mm (profondità) x 94 mm (altezza). Peso: 0,19 kg. Adatto per il monitoraggio di arresti di emergenza, interruttori e barriere di sicurezza. Il prodotto è certificato RCM, CSA, UL, TÜV, ANSI Haz Loc Classe 1 Divisione 2, EAC. Montaggio a parete mediante dispositivi di fissaggio disponibili I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio ad aggancio. Il connettore bus di estensione permette il montaggio dei moduli Modicon TM3 con i controllori logici, per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.
