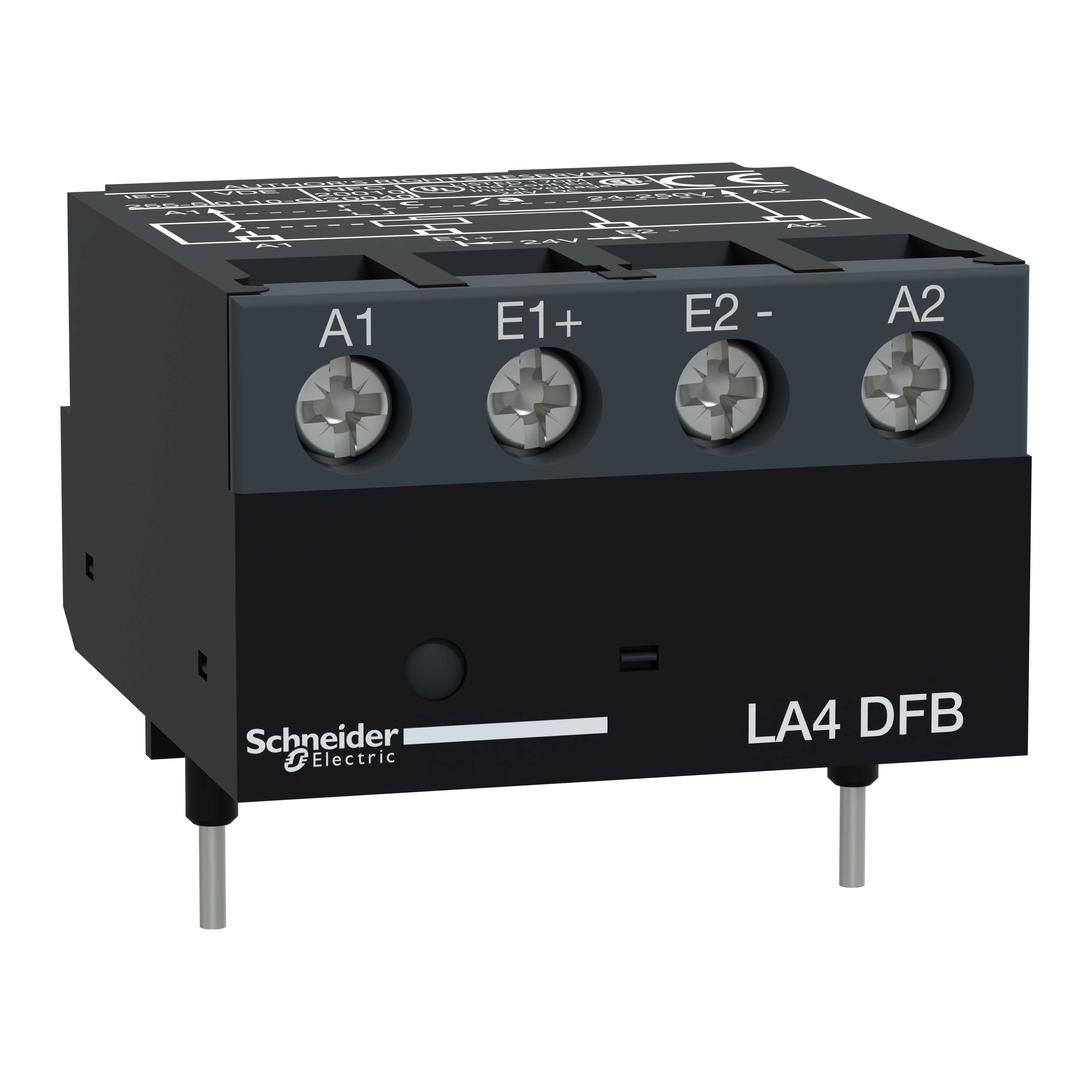

SCHNEIDER ELECTRIC - Modulo amplificatore interfaccia TeSys D - stato solido - 24 Vcc / 250 Vca

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tipo di installazione - Applicazione diretta
Tensione di alimentazione pilota nominale per DC - 24 V
Tipo di tensione per l'azionamento - DC
Con cablaggio di protezione integrato - No
Tipo di tensione d'esercizio - AC

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3389110236477

Codice Sacchi

TELA4DWB

Cod. produttore

LA4DWB

Codice Metel

SNRLA4DWB

Tipo di installazione:

Applicazione diretta

Tensione di alimentazione pilota nominale per DC:

24 V

Tipo di tensione per l'azionamento:

Con cablaggio di protezione integrato:

Tipo di tensione d'esercizio:

Tensione d'esercizio in AC 50 Hz:

24÷250 V

Tensione d'esercizio in AC 60 Hz:

24÷250 V

Altezza:

19 mm

Modulo di interfaccia a basso segnale D di TeSys, per il controllo dei contattori LC.D09-D115 (3P). Interfaccia del relè statico controllata da un segnale di ingresso DC da 24V. Da utilizzare con contattori con bobine AC 24-250V (da B7 a U7), per contattori LC.D80-D115 l'uso è limitato a bobine AC 100-250V (da F7 a 7). Da montare su un adattatore di cablaggio della bobina LAD4BB per contattori LC. D09-D38, LAD4BB3 per contattori LC.D40A-D80A e direttamente sui contattori LC.D80-D115.
