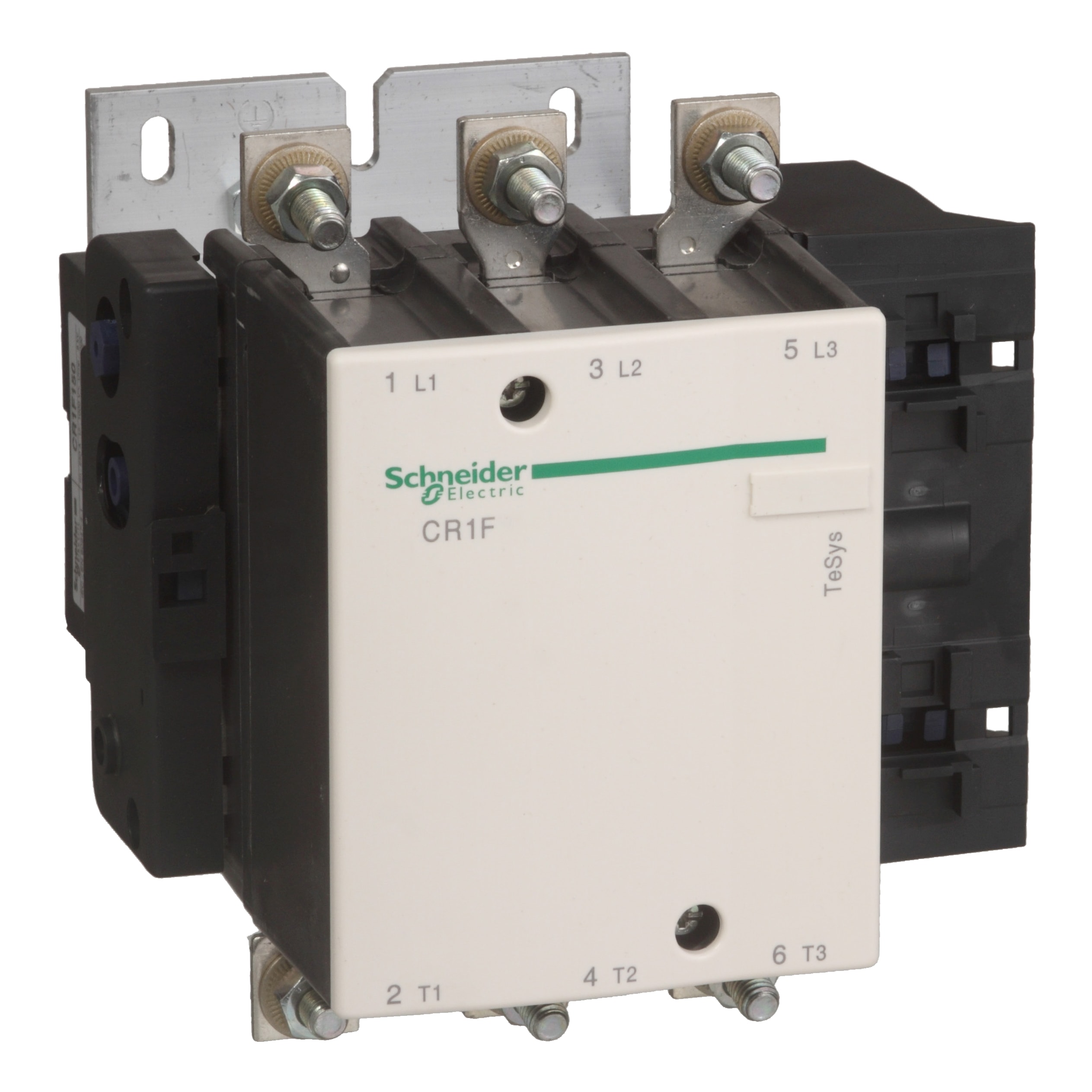

SCHNEIDER ELECTRIC - Magnetic latching contactor,TeSys F,3P(3NO),AC-3 <=440V 150A,220-230V DC coil

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

tensione di alimentazione pilota nominale Us per DC - 220÷230 V
tipo di tensione per l’azionamento - AC/DC
potenza d’esercizio nominale per AC-3, 400 V - 75 kW
potenza d’esercizio nominale per AC-4, 400 V - 22 kW
corrente d’esercizio nominale Ie per AC-1, 400 V - 250 A

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

TeSys F

Vedi tutti i prodotti di questa serie

EAN

3389110547931

Codice Sacchi

TECR1F150M7

Cod. produttore

CR1F150M7

Codice Metel

SNRCR1F150M7

tensione di alimentazione pilota nominale Us per DC:

220÷230 V

tipo di tensione per l’azionamento:

AC/DC

potenza d’esercizio nominale per AC-3, 400 V:

75 kW

potenza d’esercizio nominale per AC-4, 400 V:

22 kW

corrente d’esercizio nominale Ie per AC-1, 400 V:

250 A

tipo di collegamento circuito elettrico principale:

raccordo a bullone

adatto per installazione in serie:

numero di contatti di chiusura, contatti principali:

numero di contatti di apertura, contatti principali:

numero di contatti ausiliari, contatti di chiusura:

numero di contatti ausiliari, contatti di riposo:

corrente d’esercizio nominale Ie per AC-3, 400 V:

150 A

corrente d’esercizio nominale Ie per AC-4, 400 V:

50 A

Contattore a ritenuta magnetica TeSys F, 3 poli (3NO), 150 A/1000 V AC-3, per applicazioni motore fino a 75kW@400V. Composto da una bobina doppia da 220-230V CA (50-400Hz), morsetti a vite per sbarre o cavi con capicorda. L'alimentazione alle bobine deve avvenire da contatti impulsivi per non avere sensibilità alle interferenze per i contattori in stato chiuso per lungo tempo Per velocità di funzionamento fino a 120 cicli/ora e ambienti fino a 70°C, garantisce affidabilità e resistenza elevate. Semplifica l'installazione e la manutenzione grazie alla bobina intercambiabile e a un'ampia scelta di blocchi aggiuntivi (contatti ausiliari istantanei e temporizzati, blocchi soppressori) e accessori di collegamento (da ordinare separatamente). È conforme a IEC 60158-1 e IEC 60947-4.
