SCHNEIDER ELECTRIC - filtro modo comune per riduzione corrente cuscinetto, 219.6ÂµH

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Adatto come filtro sinusoidale - No
Adatto come filtro du/dt - No
Adatto come filtro anti-interferenze radio - No
Adatto come blocco frequenza audio - No
Numero di poli lato primario - 3

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606485435770

Codice Sacchi

TEVW3A5502

Cod. produttore

VW3A5502

Codice Metel

SNRVW3A5502

Adatto come filtro sinusoidale:

Adatto come filtro du/dt:

Adatto come filtro anti-interferenze radio:

Adatto come blocco frequenza audio:

Numero di poli lato primario:

Frequenza di clock nominale:

10 kHz

Frequenza d'esercizio nominale:

0÷100 Hz

Max. tensione d'esercizio nominale Ue:

480 V

Corrente nominale in AC:

1.1 A

Grado di protezione (IP):

Altro

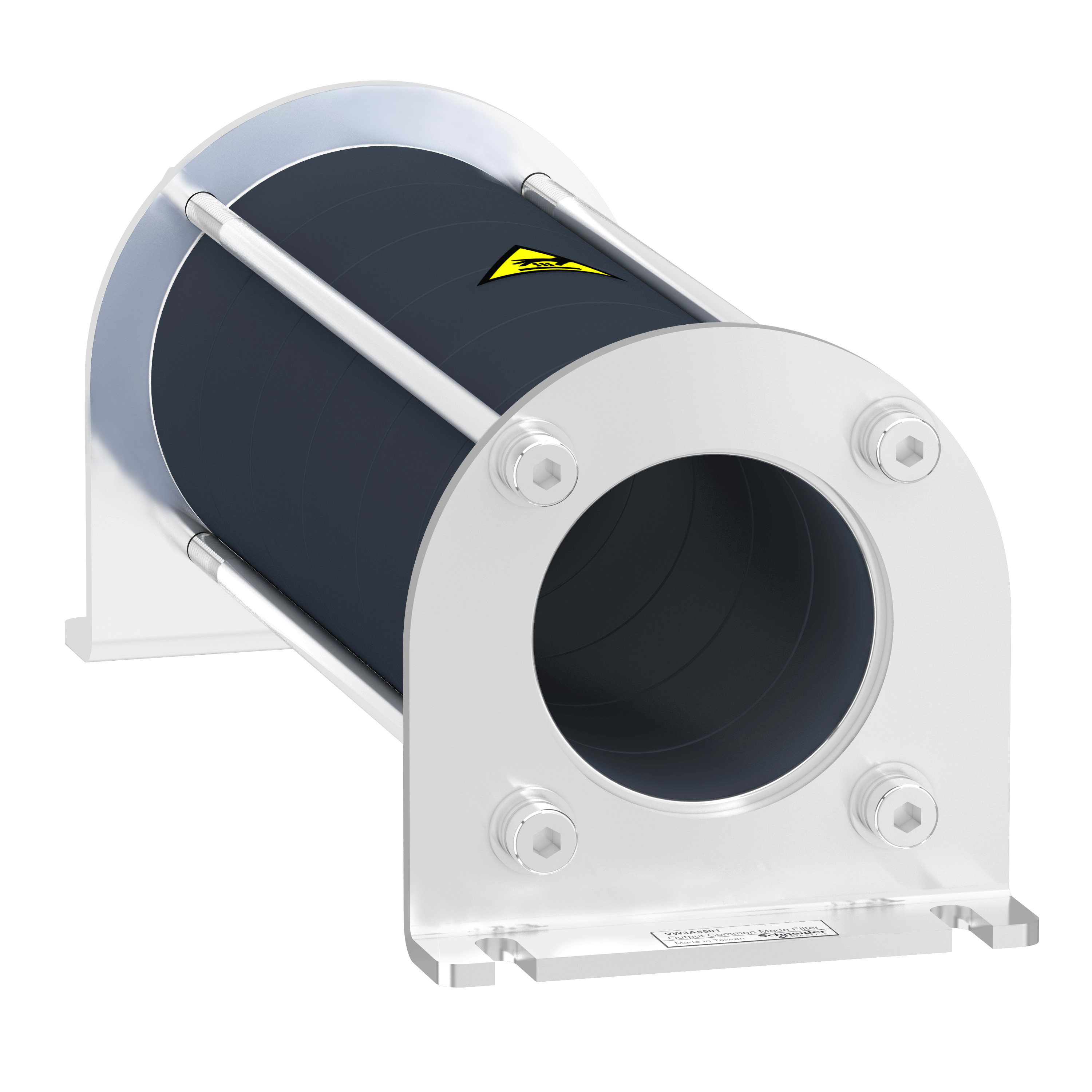

Questo filtro modalità comune è un'opzione per i variatori di velocità della gamma Altivar. È possibile utilizzare il filtro modalità comune ai morsetti di uscita del variatore, il filtro dv/dt o il filtro sinus. Il suo valore di induttanza è pari a 219,6µH. Viene utilizzato come filtro di uscita per ottenere la riduzione della corrente del cuscinetto. Questo filtro riduce l'interferenza RFI (Radio Frequency Interference) del cavo motore e migliora l'efficacia del filtro EMC per le emissioni condotte. Riduce le correnti ad alta frequenza che circolano nei cuscinetti del motore per evitare danni. Pesa 0,66 kg, e le sue dimensioni sono 66 mm di larghezza, 163,8 mm di altezza e 66 mm di profondità. È progettato per migliorare le installazioni dei variatori. È conforme a IEC 60721-3-3 urti e classe di vibrazione 3M4.
