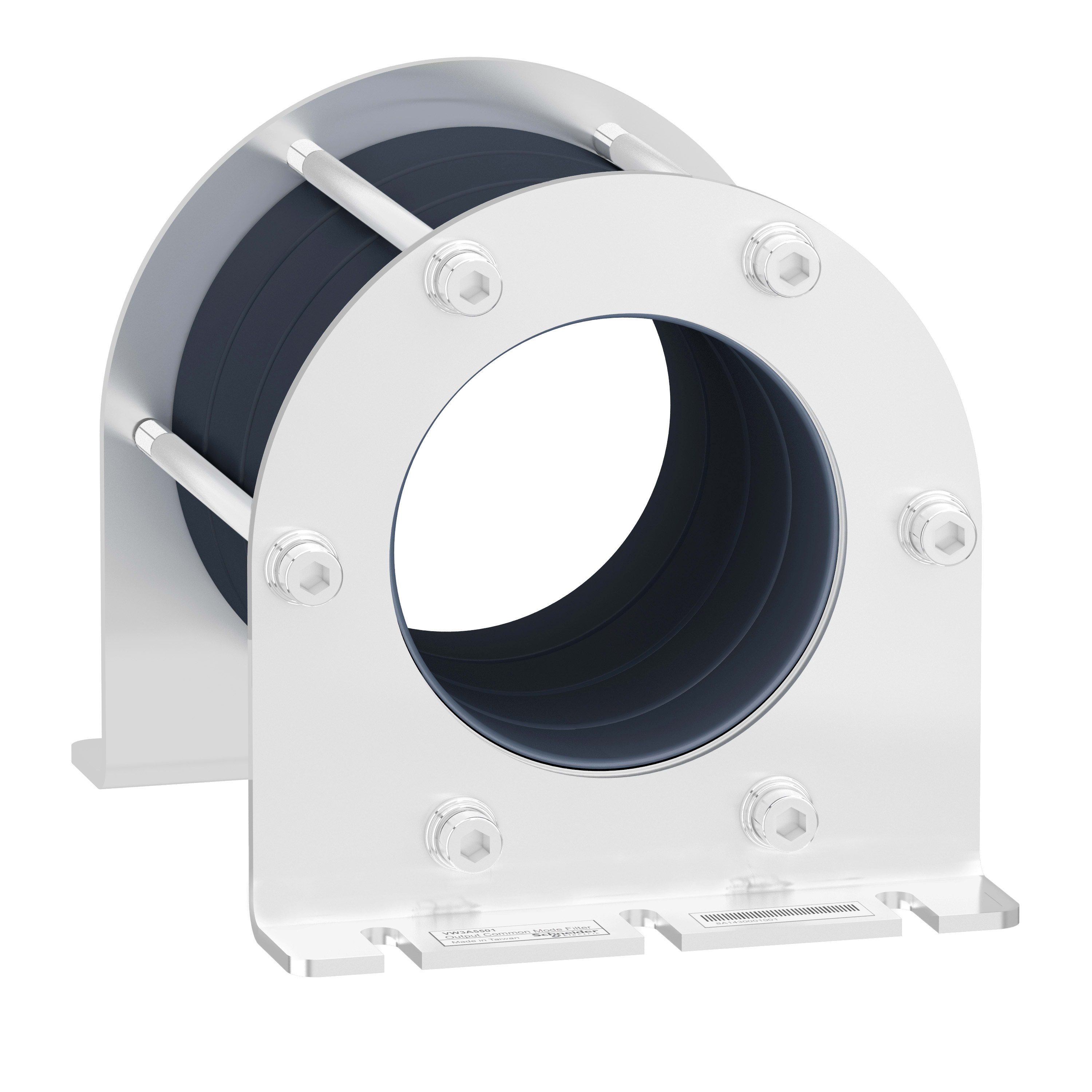

SCHNEIDER ELECTRIC - filtro modo comune per riduzione corrente cuscinetti, 120µH
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Adatto come filtro sinusoidale - No
Corrente nominale in AC - 2.2 A
Adatto come filtro anti-interferenze radio - No
Frequenza d'esercizio nominale - 50÷60 Hz
Numero di poli lato primario - 3
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
3606485435787
Codice Sacchi
TEVW3A5503
Cod. produttore
VW3A5503
Codice Metel
SNRVW3A5503
Adatto come filtro sinusoidale:
No
Corrente nominale in AC:
2.2 A
Adatto come filtro anti-interferenze radio:
No
Frequenza d'esercizio nominale:
50÷60 Hz
Numero di poli lato primario:
3
Max. tensione d'esercizio nominale Ue:
480 V
Grado di protezione (IP):
Altro
Adatto come filtro du/dt:
No
Adatto come blocco frequenza audio:
No
Frequenza di clock nominale:
10 kHz
Questo filtro modalità comune è un'opzione per i variatori di velocità della gamma Altivar. È possibile utilizzare il filtro modalità comune ai morsetti di uscita del variatore, il filtro dv/dt o il filtro sinus. Il suo valore di induttanza è pari a 120µH. Viene utilizzato come filtro di uscita per ottenere la riduzione della corrente del cuscinetto. Questo filtro riduce l'interferenza RFI (Radio Frequency Interference) del cavo motore e migliora l'efficacia del filtro EMC per le emissioni condotte. Riduce le correnti ad alta frequenza che circolano nei cuscinetti del motore per evitare danni. Pesa 2,19 kg, e le sue dimensioni sono 127,5 mm di larghezza, 161 mm di altezza e 127,5 mm di profondità. È progettato per migliorare le installazioni dei variatori. È conforme a IEC 60721-3-3 urti e classe di vibrazione 3M4.
