SCHNEIDER ELECTRIC - EcoStruXure Panel Server antenna IEEE802.11 / IEEE802.15.4

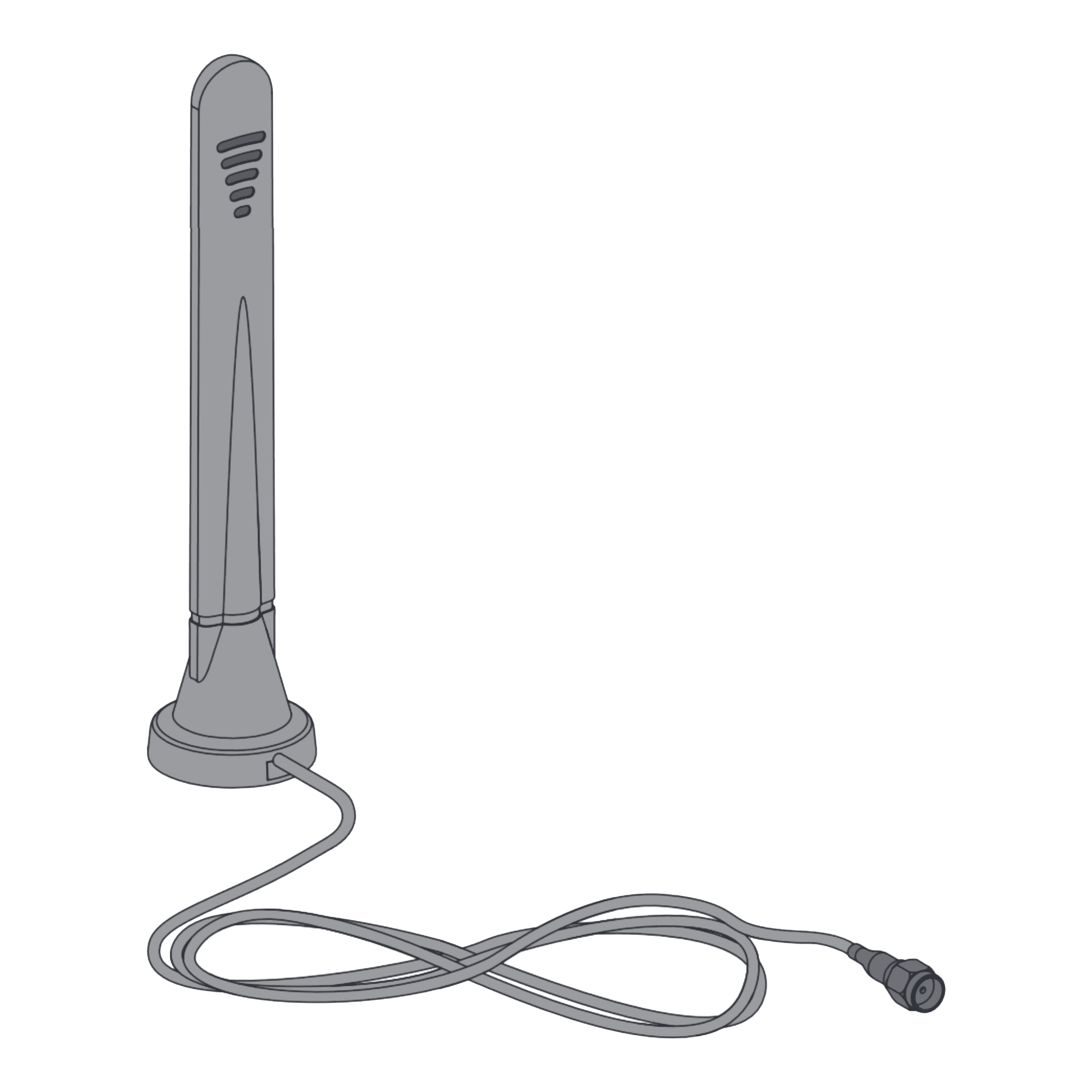

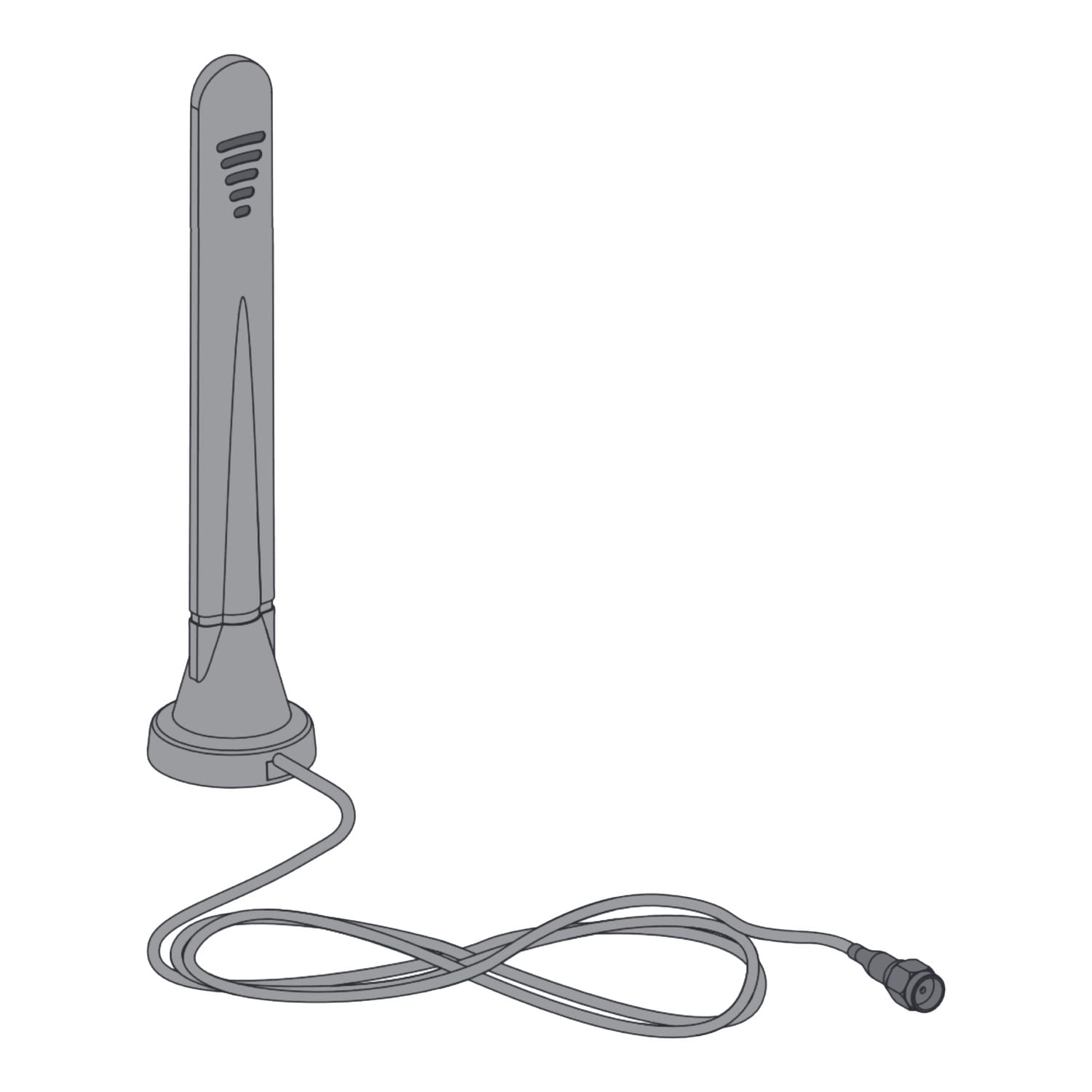

L’antenna Wi-Fi e IEE 802.15.4 appartiene alla gamma EcoStruxure Panel Server. Il dispositivo è progettato per essere collegato al concentratore Panel Server e posizionato all'esterno del quadro elettrico. È stato progettato per essere associato a EcoStruxure Panel Server Advanced e Universal a seconda dei modelli. Questa antenna mira a migliorare la qualità del segnale a radiofrequenza per applicazioni Wi-Fi e IEEE 802.15.4 ed estenderlo al di fuori del quadro elettrico. Consente un miglioramento del segnale di 3 dBi e ha un'impedenza media di 50 Ohm. Compatta e leggera, l'antenna è dotata di un cavo di 3 metri che ne facilita l'installazione in vari quadri elettrici. Coprendo la doppia banda, l'antenna esterna copre le gamme di frequenza di 2,4 GHz e 5 GHz. Con un peso netto di 145 g, l'antenna esterna nera a blocco singolo misura 155,8 mm di lunghezza e ha un diametro alla base di 35 mm. La temperatura ambientale deve essere compresa tra -35 °C e +65 °C per il funzionamento e tra -5 °C e +85 °C per lo stoccaggio del dispositivo. L'antenna ha un grado di protezione IP65. L'antenna IEEE 802.15.4 deve essere collegata alla parte superiore del Panel Server Advanced e installata sul tetto del quadro elettrico. L'antenna Wi-Fi deve essere collegata alla parte inferiore del Panel Server e installata sul tetto del quadro elettrico. Nel complesso, la gamma EcoStruxure Panel Server mira a offrire una soluzione completa per il monitoraggio energetico. La soluzione offre una visione concentrata dei dati energetici provenienti da contatori e sensori energetici cablati e wireless.
