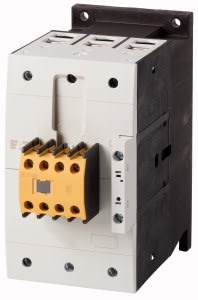

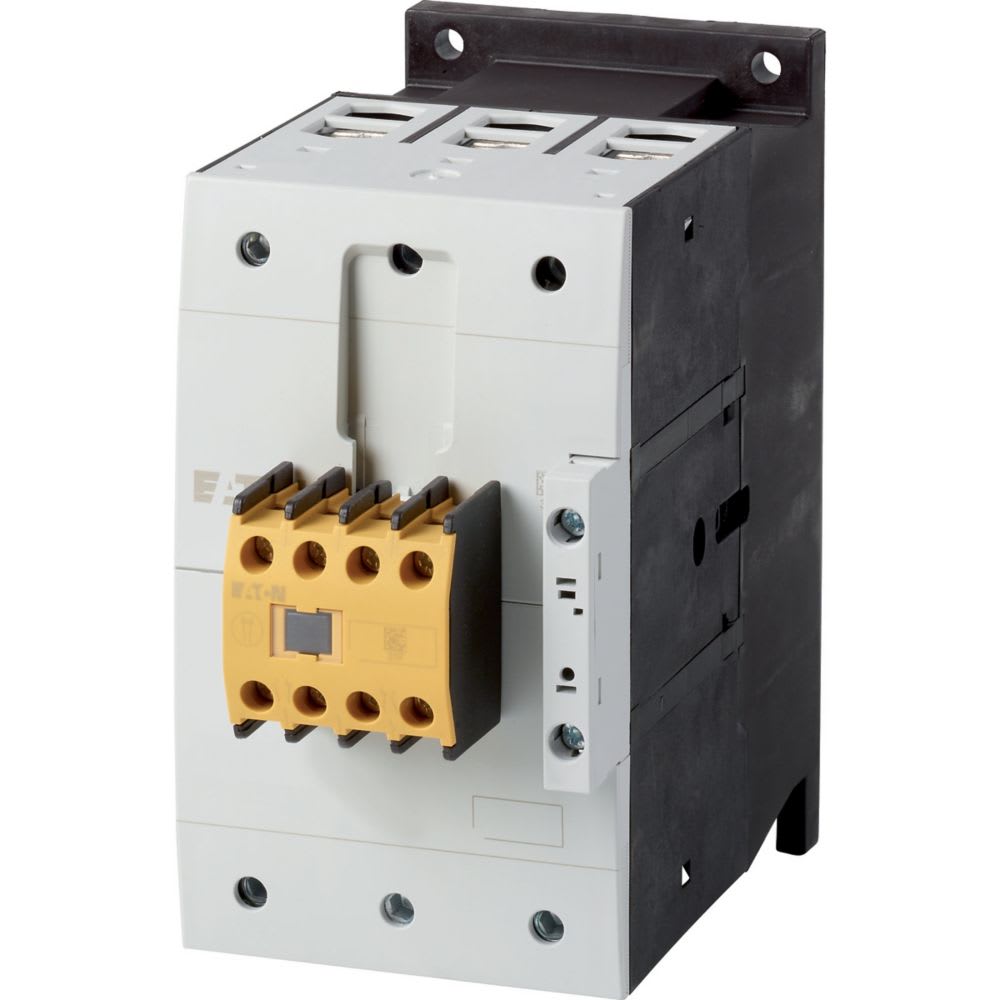

EATON INDUSTRIES - DILMS80-22(110V50HZ,120V60HZ) CONT POT S

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

tensione di alimentazione pilota nominale Us per AC 50 Hz - 110 V
tensione di alimentazione pilota nominale Us per DC - 0 V
tipo di tensione per l’azionamento - AC
potenza d’esercizio nominale per AC-3, 400 V - 37 kW
potenza d’esercizio nominale per AC-4, 400 V - 20 kW

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

4015081922413

Codice Sacchi

KM191728

Cod. produttore

191728

Codice Metel

EAO191728

tensione di alimentazione pilota nominale Us per AC 50 Hz:

110 V

tensione di alimentazione pilota nominale Us per DC:

0 V

tipo di tensione per l’azionamento:

potenza d’esercizio nominale per AC-3, 400 V:

37 kW

potenza d’esercizio nominale per AC-4, 400 V:

20 kW

corrente d’esercizio nominale Ie per AC-1, 400 V:

110 A

tipo di collegamento circuito elettrico principale:

raccordo a vite

adatto per installazione in serie:

numero di contatti di chiusura, contatti principali:

potenza di esercizio nominale NEMA:

44.7 kW

numero di contatti di apertura, contatti principali:

numero di contatti ausiliari, contatti di chiusura:

numero di contatti ausiliari, contatti di riposo:

tensione di alimentazione pilota nominale Us per AC 60 Hz:

120 V

corrente d’esercizio nominale Ie per AC-3, 400 V:

80 A

corrente d’esercizio nominale Ie per AC-4, 400 V:

40 A

Contattore di sicurezza, Applicazione: Contattore di potenza per motori, Apparecchi completi fino a 170 A, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Utilizzabile anche per motori della classe di efficienza IE3, Descrizione: Elemento di contatto ausiliario connesso in modo permanente al dispositivo di base (nessuna attivazione manuale), Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 80 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 110 A, in custodia: Ith= 80 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 225 A, in custodia: Ith= 200 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 11.5 kW, 380 V 400 V: P= 19 kW, 660 V 690 V: P= 26 kW, Equipaggiamento contatti NA = norm. aperto: 2 contatto NA, Equipaggiamento contatti NC = norm. chiuso: 2 contatto NC, Note: Organi di contatto secondo EN 50012., con contatto specchio., Tipo di corrente AC/DC: Comando in corrente alternata

Manuale d'installazione

Scarica documento
