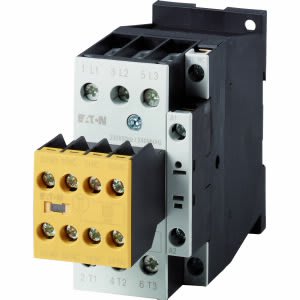

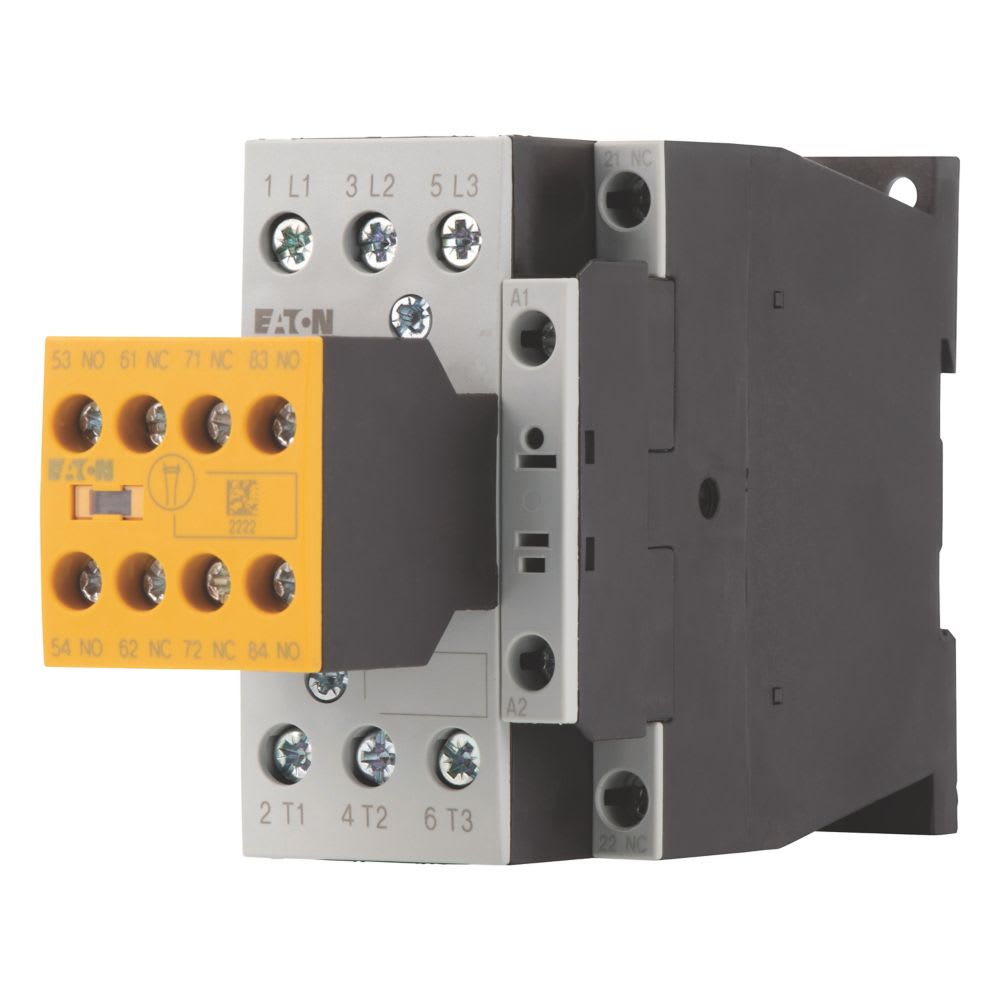

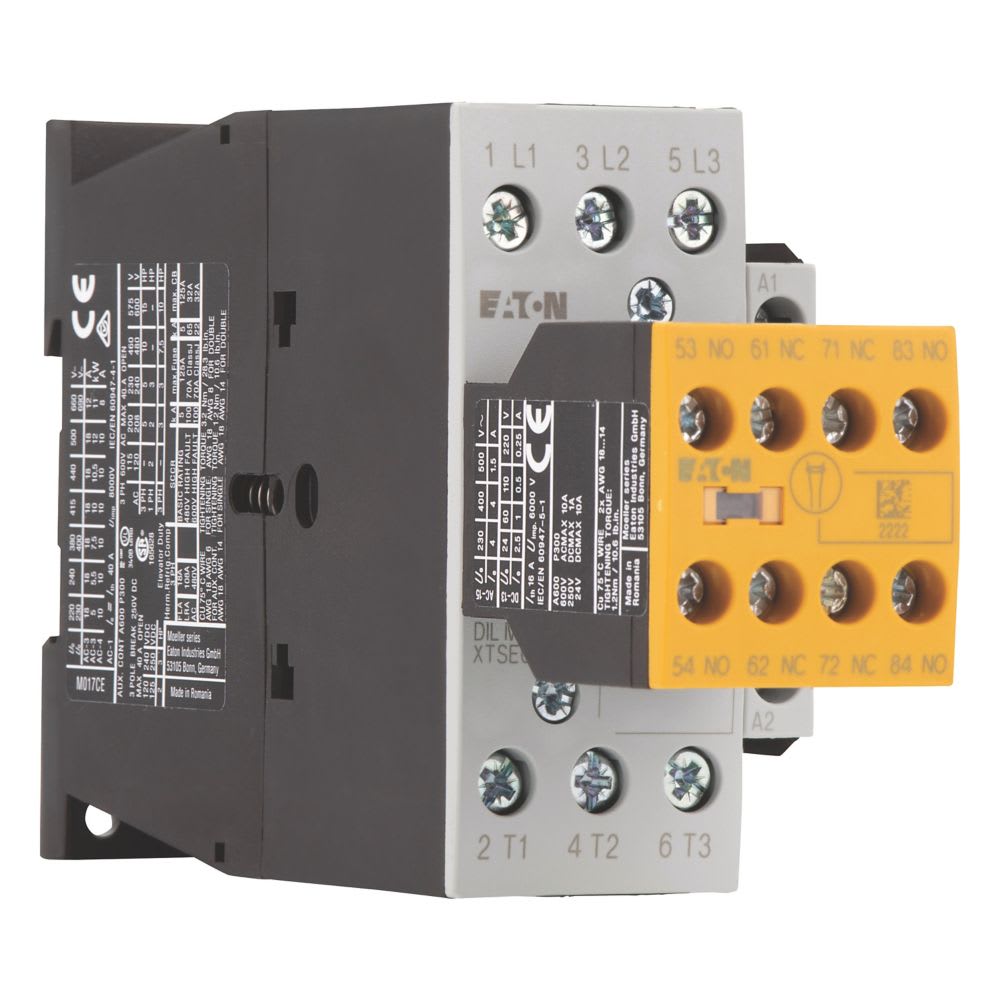

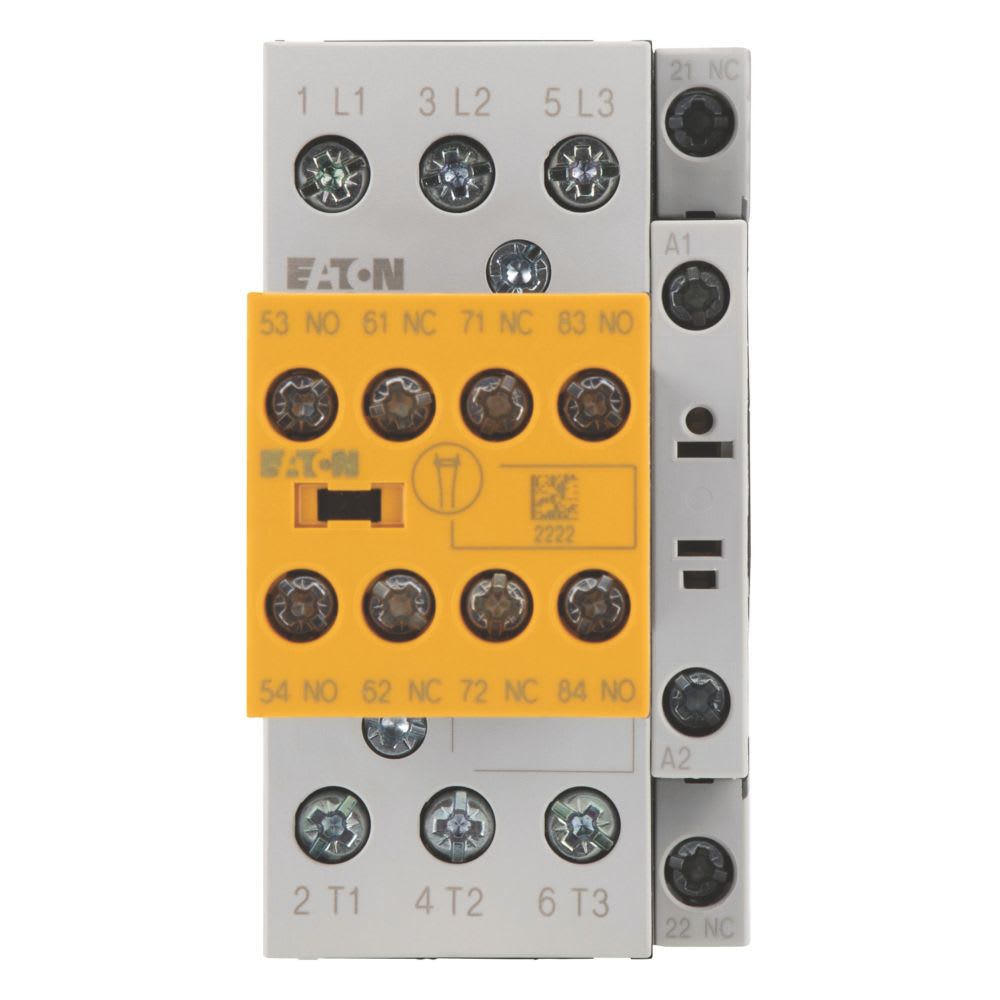

EATON INDUSTRIES - DILMS17-23(RDC24) CONTATT POTENZA SICURE

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di alimentazione pilota nominale per AC 50 hz - 0 V
Tipo di tensione per l'azionamento - DC
Tensione di alimentazione pilota nominale per DC - 24 V
Tipo di collegamento circuito elettrico principale - Raccordo a vite
Tensione di alimentazione pilota nominale per AC 60 hz - 0 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

4015081922239

Codice Sacchi

KM191710

Cod. produttore

191710

Codice Metel

EAO191710

Tensione di alimentazione pilota nominale per AC 50 hz:

0 V

Tipo di tensione per l'azionamento:

Tensione di alimentazione pilota nominale per DC:

24 V

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tensione di alimentazione pilota nominale per AC 60 hz:

0 V

Numero di contatti principali, normalmente aperti:

Numero di contatti principali, normalmente chiusi:

Adatto per quadro di distribuzione:

Potenza di esercizio nominale NEMA:

7.4 kW

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, normalmente chiusi:

Corrente d'esercizio nominale ie per AC-1, 400 V:

40 A

Potenza d'esercizio nominale per AC-3, 400 V:

7.5 kW

Potenza d'esercizio nominale per AC-4, 400 V:

4.5 kW

Corrente d'esercizio nominale ie per AC-3, 400 V:

17 A

Corrente d'esercizio nominale Ie per AC-4, 400 V:

10 A

Contattore di sicurezza, Applicazione: Contattore di potenza per motori, Apparecchi completi fino a 170 A, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Utilizzabile anche per motori della classe di efficienza IE3, Descrizione: Elemento di contatto ausiliario connesso in modo permanente al dispositivo di base (nessuna attivazione manuale), Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 18 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 40 A, in custodia: Ith= 32 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 88 A, in custodia: Ith= 80 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, Equipaggiamento contatti NA = norm. aperto: 2 contatto NA, Equipaggiamento contatti NC = norm. chiuso: 3 contatto NC, Note: Organi di contatto secondo EN 50012., Circuito di protezione integrato nell'elettronica di comando, con contatto specchio., Tipo di corrente AC/DC: Comando in corrente continua

Manuale d'installazione

Scarica documento
