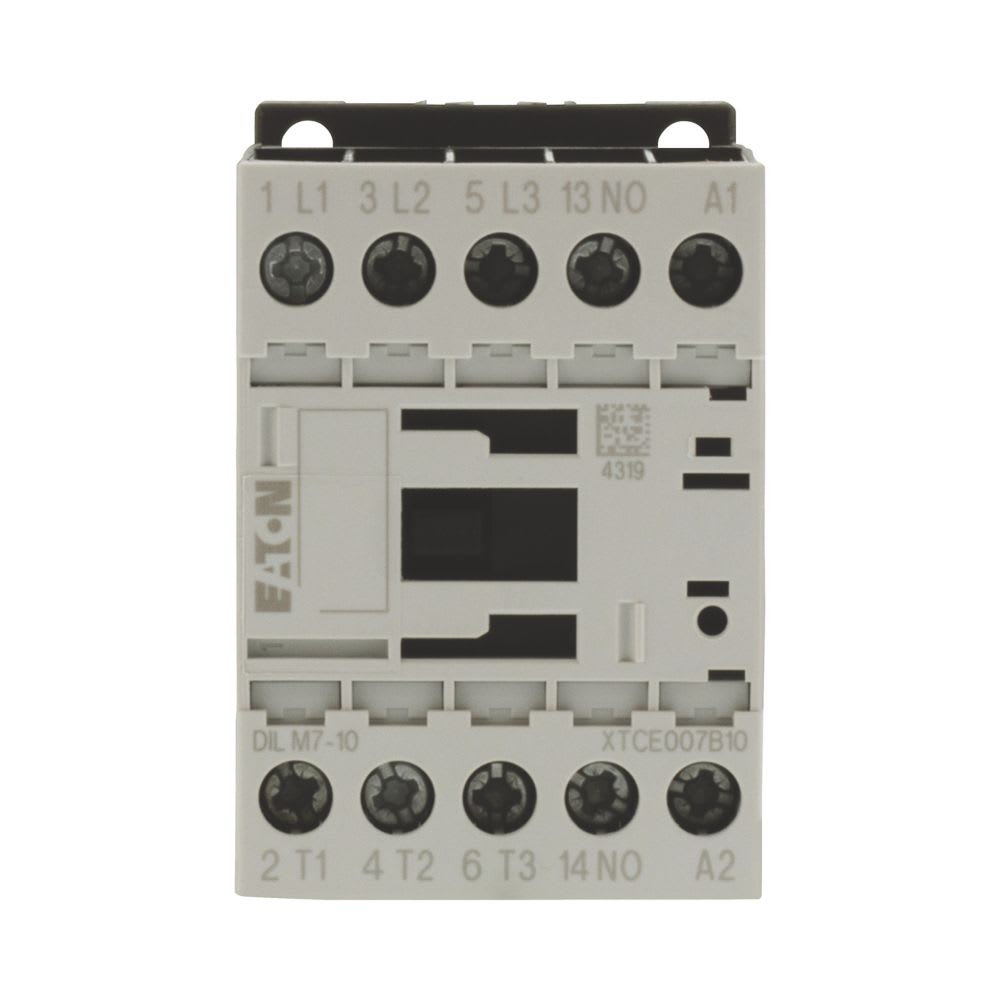

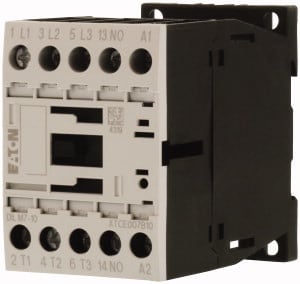

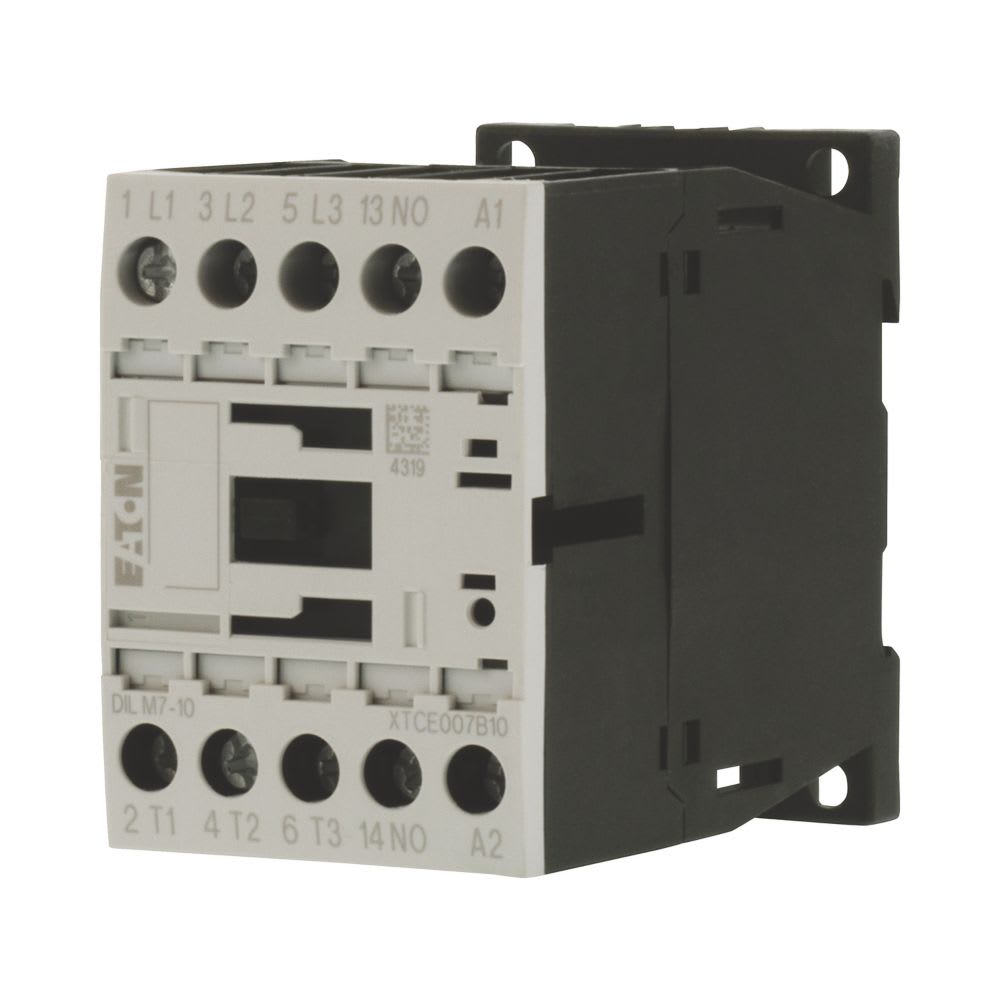

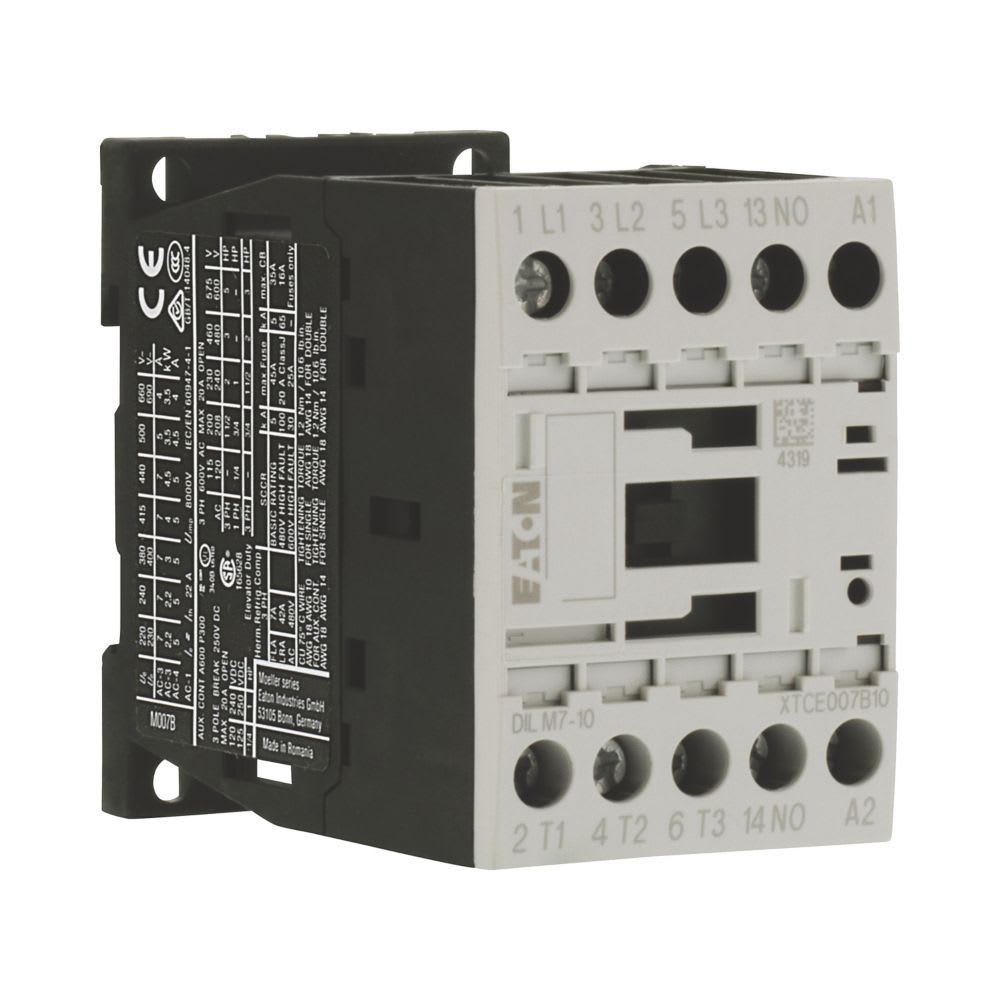

EATON INDUSTRIES - DILM7-10(*V60HZ) CONT.POT. 3KW 1NA

EATON INDUSTRIES (ITALY) S.R.L.
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione di alimentazione pilota nominale per AC 50 hz - 0 V

  • Tensione di alimentazione pilota nominale per AC 60 hz - 24÷600 V

  • Tensione di alimentazione pilota nominale per DC - 0 V

  • Tipo di tensione per l'azionamento - AC

  • Numero di contatti principali, normalmente chiusi - 0

Imballaggio e Condizioni

  • 10 PZ

  • Prodotto a catalogo

EAN

Codice Sacchi

KM276563

Cod. produttore

276563

Codice Metel

EAO276563

Tensione di alimentazione pilota nominale per AC 50 hz:

0 V

Tensione di alimentazione pilota nominale per AC 60 hz:

24÷600 V

Tensione di alimentazione pilota nominale per DC:

0 V

Tipo di tensione per l'azionamento:

AC

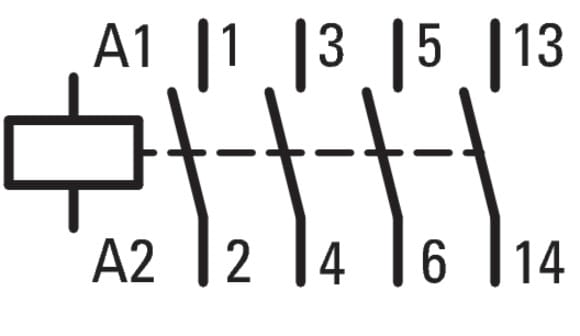

Numero di contatti principali, normalmente chiusi:

0

Numero di contatti principali, normalmente aperti:

3

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Corrente d'esercizio nominale ie per AC-1, 400 V:

22 A

Corrente d'esercizio nominale ie per AC-3, 400 V:

7 A

Potenza d'esercizio nominale per AC-3, 400 V:

3 kW

Corrente d'esercizio nominale Ie per AC-4, 400 V:

5 A

Potenza d'esercizio nominale per AC-4, 400 V:

2.2 kW

Potenza di esercizio nominale NEMA:

2.2 kW

Numero di contatti ausiliari, normalmente aperto:

1

Numero di contatti ausiliari, normalmente chiusi:

0

Adatto per quadro di distribuzione:

No

Contattore di potenza, Applicazione: Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Utilizzabile anche per motori della classe di efficienza IE3, Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 7 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 22 A, in custodia: Ith= 18 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 50 A, in custodia: Ith= 45 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, Combinabile con contatto ausiliario: DILM32-XHI.., DILA-XHI(V).., Equipaggiamento contatti NA = norm. aperto: 1 contatto NA, Note: Organi di contatto secondo EN 50012., Tipo di corrente AC/DC: Comando in corrente alternata

Manuale d'installazione

Scarica documento
