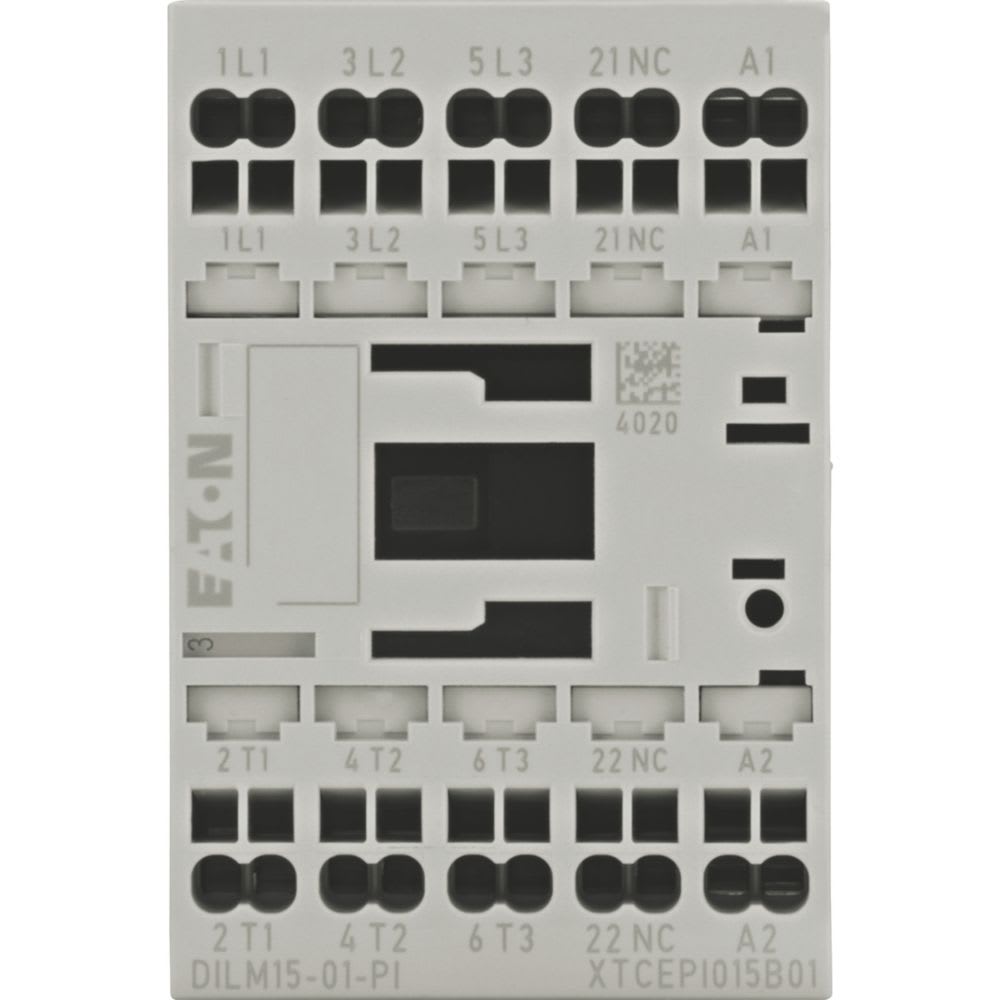

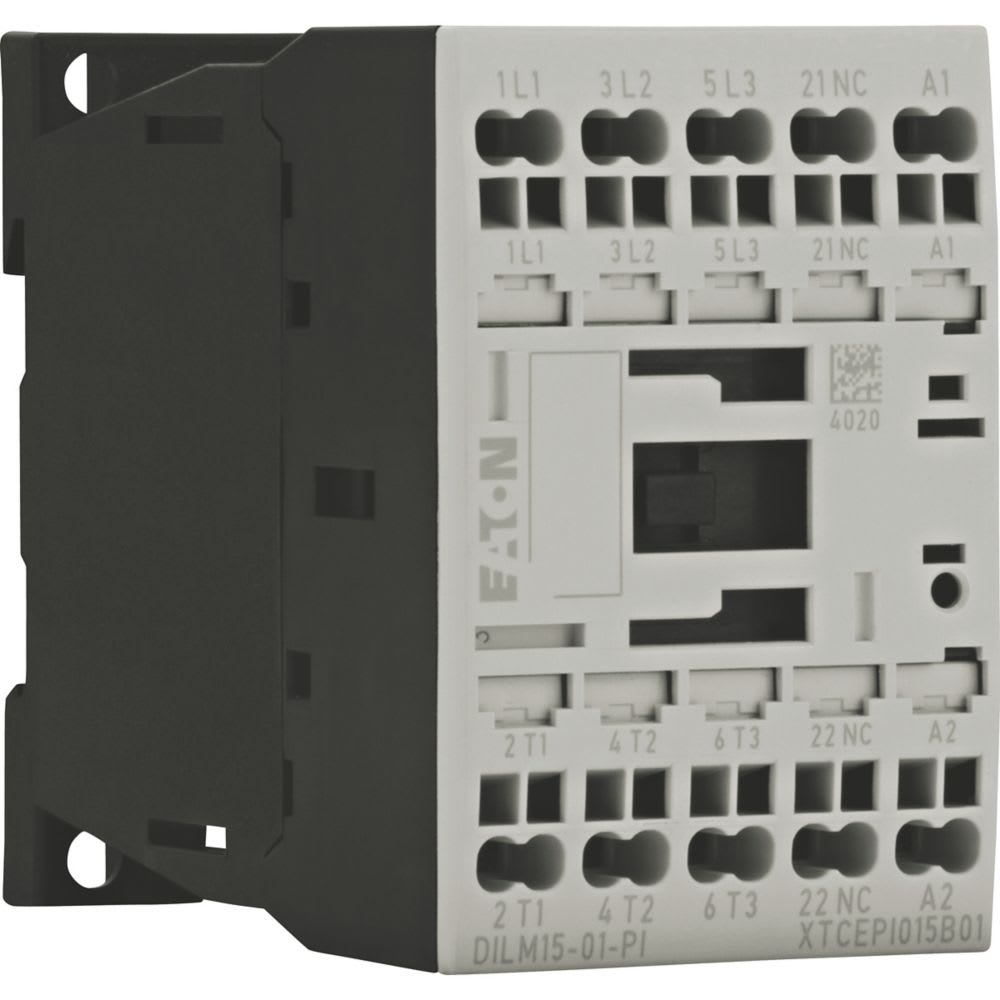

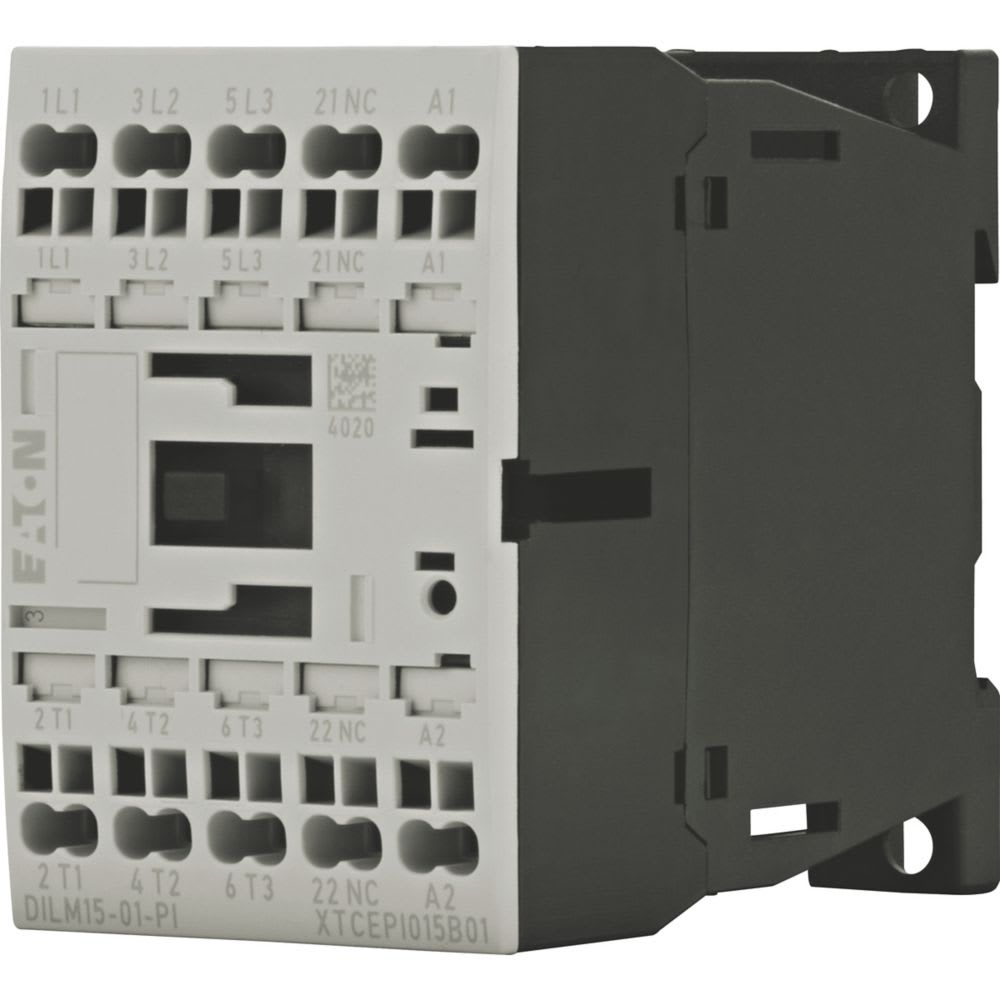

EATON INDUSTRIES - DILM15-01(110V50HZ,120V60HZ)-PI CONT7,5K

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di alimentazione pilota nominale per AC 50 hz - 110 V
Tensione di alimentazione pilota nominale per AC 60 hz - 120 V
Tensione di alimentazione pilota nominale per DC - 0 V
Tipo di tensione per l'azionamento - AC
Numero di contatti principali, normalmente chiusi - 0

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

4015081973392

Codice Sacchi

KM199255

Cod. produttore

199255

Codice Metel

EAO199255

Tensione di alimentazione pilota nominale per AC 50 hz:

110 V

Tensione di alimentazione pilota nominale per AC 60 hz:

120 V

Tensione di alimentazione pilota nominale per DC:

0 V

Tipo di tensione per l'azionamento:

Numero di contatti principali, normalmente chiusi:

Numero di contatti principali, normalmente aperti:

Tipo di collegamento circuito elettrico principale:

Raccordo a molla

Corrente d'esercizio nominale ie per AC-1, 400 V:

22 A

Corrente d'esercizio nominale ie per AC-3, 400 V:

15.5 A

Potenza d'esercizio nominale per AC-3, 400 V:

7.5 kW

Corrente d'esercizio nominale Ie per AC-4, 400 V:

7 A

Potenza d'esercizio nominale per AC-4, 400 V:

3 kW

Potenza di esercizio nominale NEMA:

0 kW

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, normalmente chiusi:

Adatto per quadro di distribuzione:

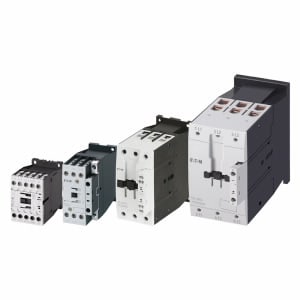

Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti Push-In, Non adatto per motori della classe di efficienza IE3., Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 15.5 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 22 A, in custodia: Ith= 18 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 50 A, in custodia: Ith= 45 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Combinabile con contatto ausiliario: DILM12-XHI…-PI, DILM32-XHI…-PI, DILA-XHI(V)…-PI, Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Organi di contatto secondo EN 50012., con contatto specchio., Tipo di corrente AC/DC: Comando in corrente alternata
