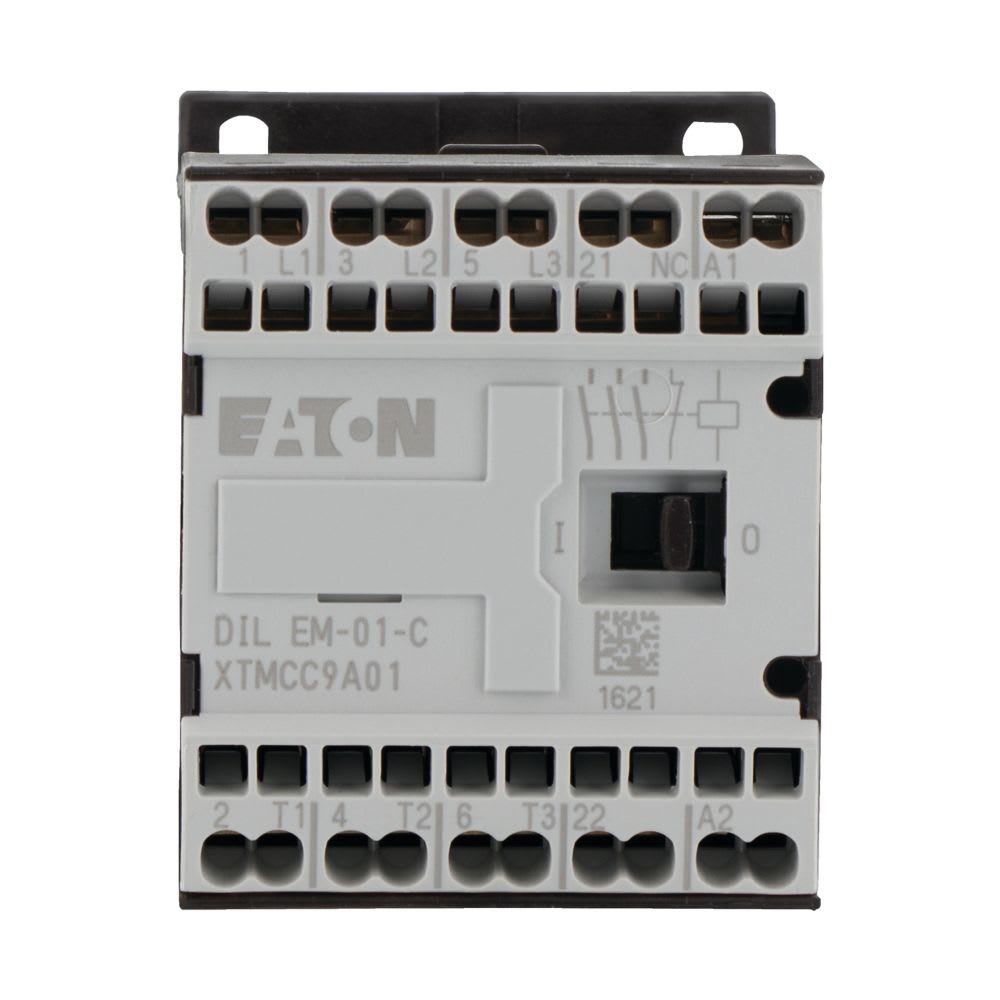

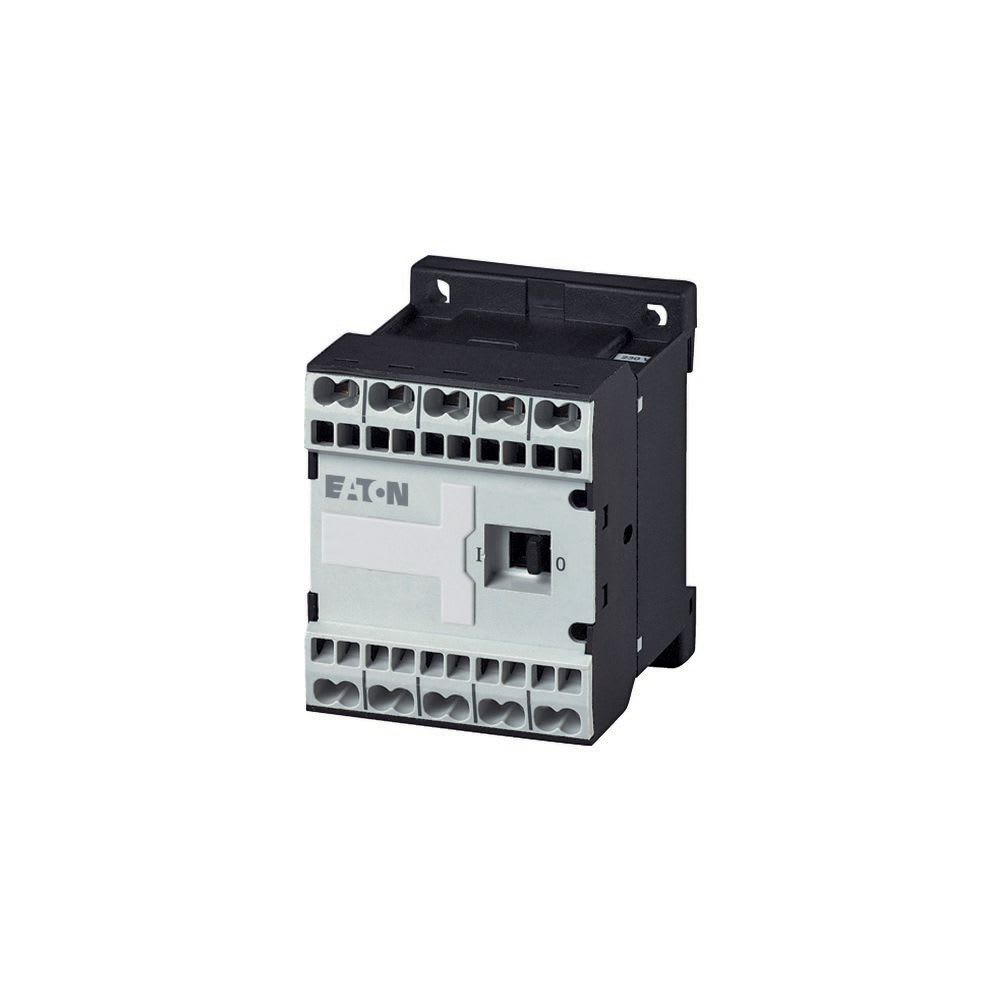

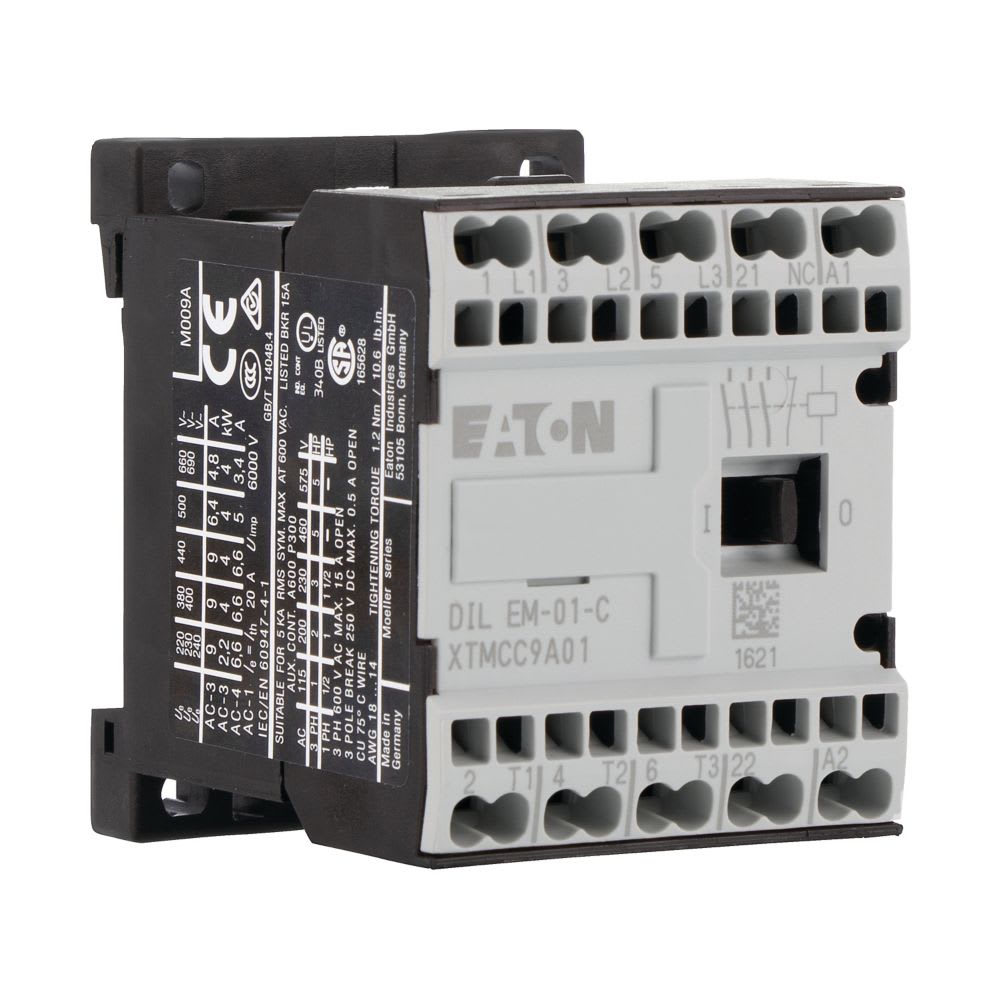

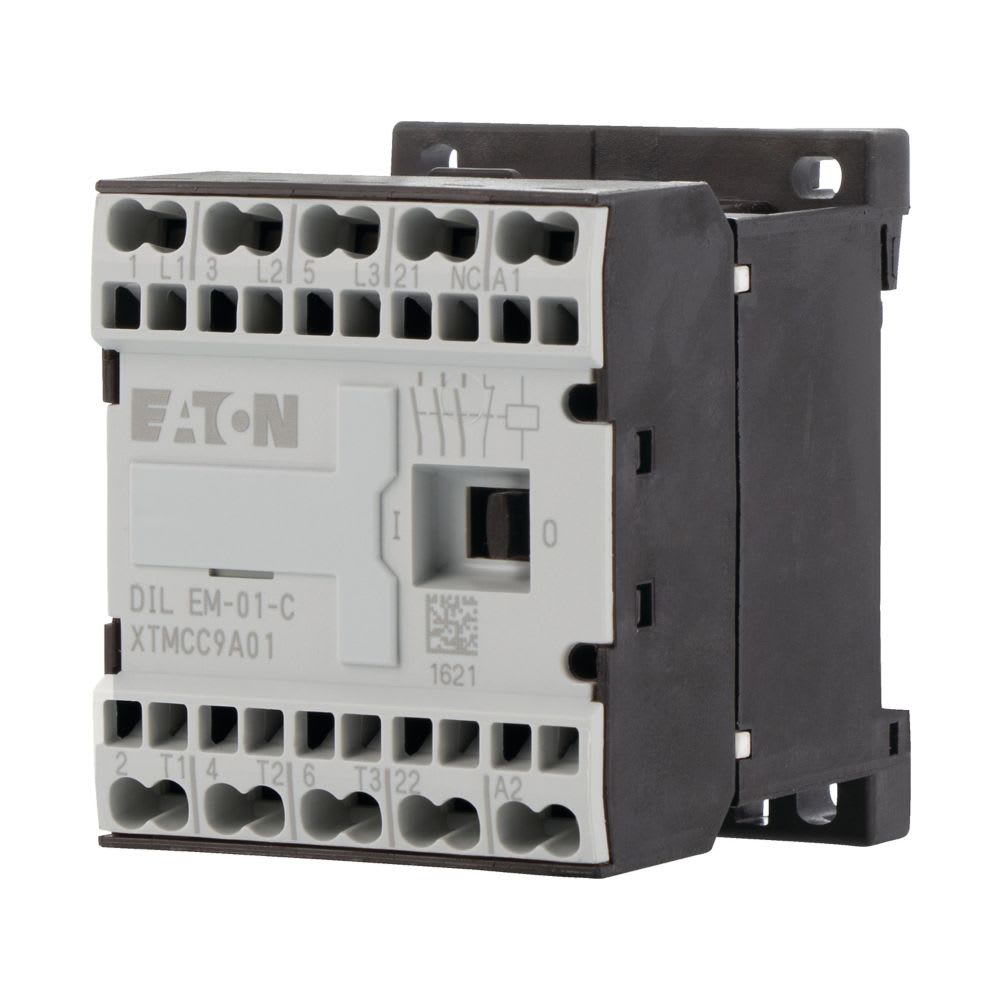

EATON INDUSTRIES - DILEM-01-C(415V50HZ,480V60HZ) MINIC 4KW

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di alimentazione pilota nominale per AC 50 hz - 415 V
Tipo di tensione per l'azionamento - AC
Tensione di alimentazione pilota nominale per DC - 0 V
Tipo di collegamento circuito elettrico principale - Raccordo a molla
Tensione di alimentazione pilota nominale per AC 60 hz - 480 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

4015082316860

Codice Sacchi

KM231686

Cod. produttore

231686

Codice Metel

EAO231686

Tensione di alimentazione pilota nominale per AC 50 hz:

415 V

Tipo di tensione per l'azionamento:

Tensione di alimentazione pilota nominale per DC:

0 V

Tipo di collegamento circuito elettrico principale:

Raccordo a molla

Tensione di alimentazione pilota nominale per AC 60 hz:

480 V

Numero di contatti principali, normalmente aperti:

Numero di contatti principali, normalmente chiusi:

Adatto per quadro di distribuzione:

Potenza di esercizio nominale NEMA:

3.7 kW

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, normalmente chiusi:

Corrente d'esercizio nominale ie per AC-1, 400 V:

22 A

Potenza d'esercizio nominale per AC-3, 400 V:

4 kW

Potenza d'esercizio nominale per AC-4, 400 V:

3 kW

Corrente d'esercizio nominale ie per AC-3, 400 V:

9 A

Corrente d'esercizio nominale Ie per AC-4, 400 V:

6.6 A

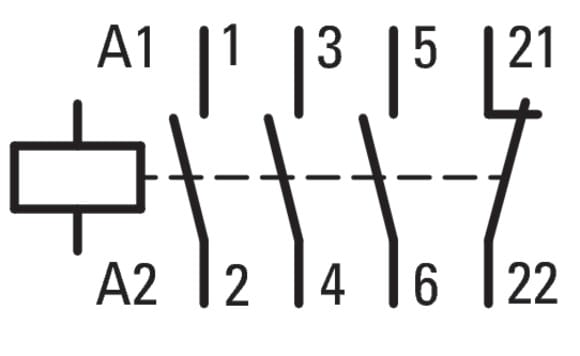

Contattore di potenza, Applicazione: Contattore miniaturizzato per motori e carichi ohmici, Contattori di potenza DILEM, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a molla, Nota: Utilizzabile anche per motori della classe di efficienza IE3, Descrizione: Con contatti ausiliari, Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 9 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 22 A, in custodia: Ith= 16 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 50 A, in custodia: Ith= 40 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, utilizzo con: …DILE-C, Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Tipo di corrente AC/DC: Comando in corrente alternata

Manuale d'installazione

Scarica documento
