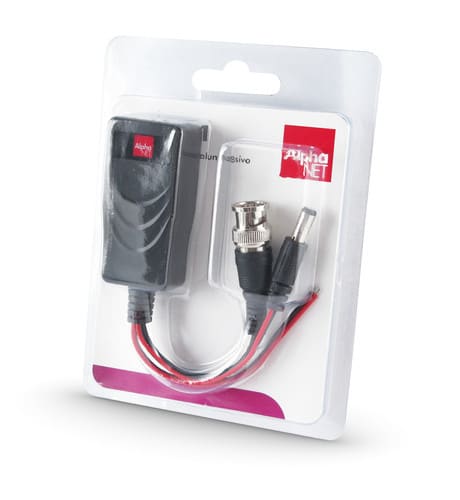

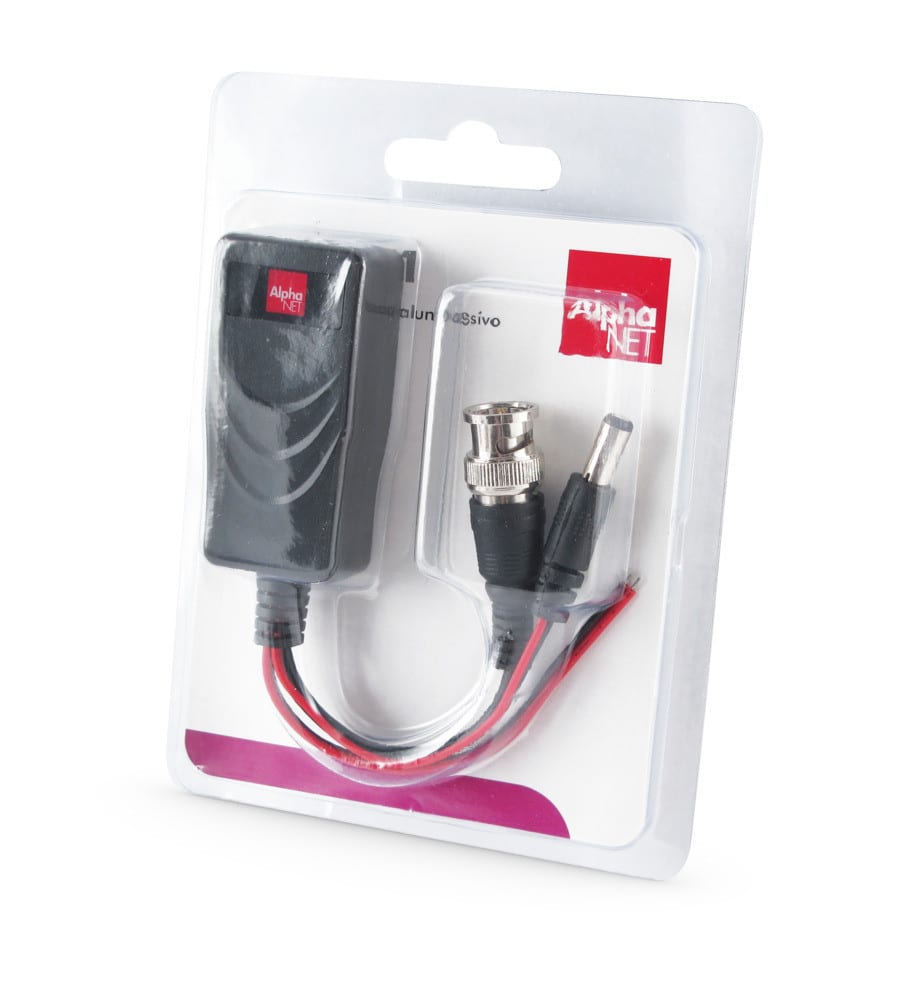

ALPHA ELETTRONICA - Video Power Data Balun passivo 1 canale - HD

Il balun passivo CT836/1 è un convertitore per la trasmisione del segnale video, del segnale dati di controllo e dell'alimentazione su cavo twistato Cat5e/6 o superiore per applicazioni TVCC. L'utilizzo di due dispositivi (trasmettitore e ricevitore) consente la trasmissione del segnale video, dati di controllo e dell'alimentazione senza necessità di alimentazione esterna.

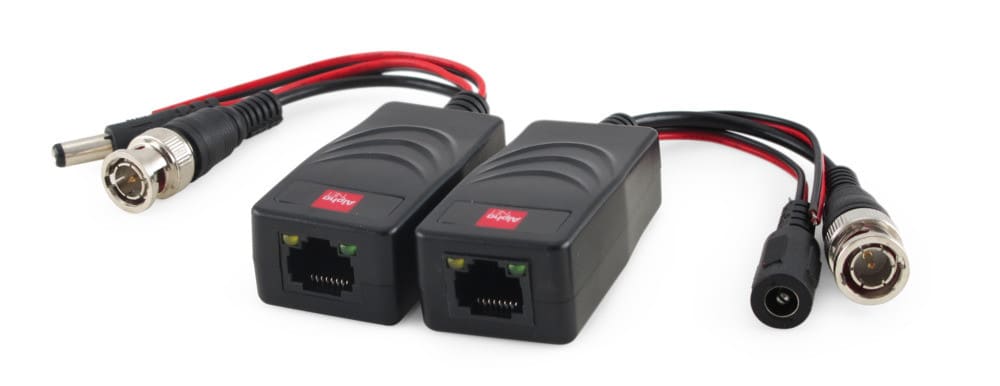

Esso dispone da un lato di un cavetto con connettore BNC per il collegamento del dispositivo video (telecamera e monitor), un cavetto libero per il collegamento del segnale di controllo del dispositivo video (telecamera e DVR) e un cavetto con connettore di alimentazione DC (5,5x2,1mm)

Dall'altro lato dispone di una presa RJ45 che permette di collegare un cavo Cat5e/6.

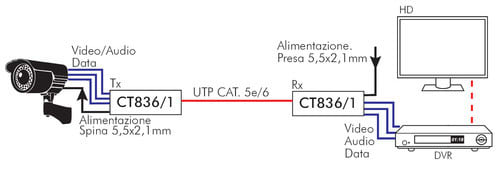

Per la corretta installazione del prodotto, collegare il dispositivo con la spina DC al trasmettitore (lato telecamera) e il dispositivo con la presa DC al ricevitore (DVR).



Caratteristiche elettriche

Adatto per: Telecamere CCTV, Monitor, DVR

Formato Video: PAL, NTSC, SECAM, AHD, HD-CVI, HD-TVI

Distanza trasmissione: vedi tabella

Cavo consigliato: UTP Cat5 o superiore 24-22AWG

Trasmissione alimentazione: max 24Vac/dc

Distanza alimentazione: in base alla caduta sul cavo Cat5e/6

Alimentazione: Non richiesta

Reiezione modo comune/modo differenziale: 60dB typ (15KHz-42MHz)

Impedenza: Coassiale 75ohm, UTP 100ohm

Attenuazione: 1.5 dB typ Max



Connettori

Video: BNC maschio

Power: Spina e Presa 5,5x2,1mm

Data: fili liberi

Cavo Cat5: RJ45



Protezioni

Sovratensione: Stato solido TVS (Transient Voltage Suppressor)

Video Input: 2KV (modo comune)

Video Output: 2KV (modo differenziale)



Caratteristiche meccaniche

Corpo: plastico

Protezione: IP20

Colore: Nero

Dimensioni(LxWxH): 65x36x25mm

Temperatura di lavoro: -10º ~ 40ºC



Attenzione:

Non utilizzare in ambienti esterni.



Caratteristiche

Tipologia: Trasmettitore+Ricevitore

Alimentazione Balun: Passivo

Canali: 1

Tecnologia trasmissione: Video, Power, Dati

Supporto standard video: AHD, HD-CVI, HD-TVI, NTSC, PAL, SECAM



Caratteristiche Meccaniche

Grado di protezione: IP20

Protezioni: Sovratensione TVS

Protezione Video Input: 2kV - Modo comune

Protezione Video Output: 2kV - Modo differenziale

Materiale corpo: Plastica

Colore: Nero

Temperatura di lavoro: -10 / 40°C
