ALPHA ELETTRONICA - Video Balun passivo 1 canale con cavetto - HD

Il balun passivo CT824/1 è un convertitore per la trasmissione del segnale video su cavo twistato Cat5 o superiore per applicazioni TVCC.

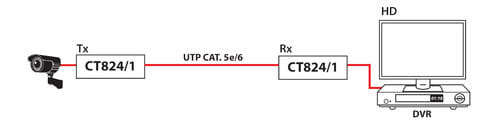

L'utilizzo di due dispositivi (trasmettitore e ricevitore) consente la trasmissione del segnale video senza necessità di alimentazione esterna.

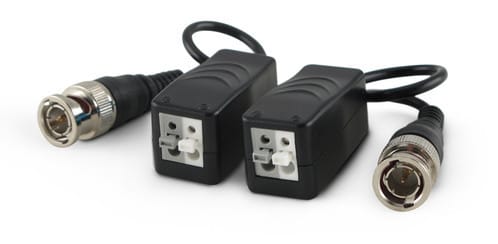

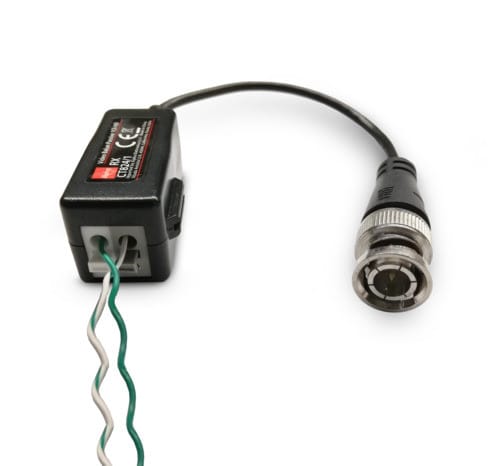

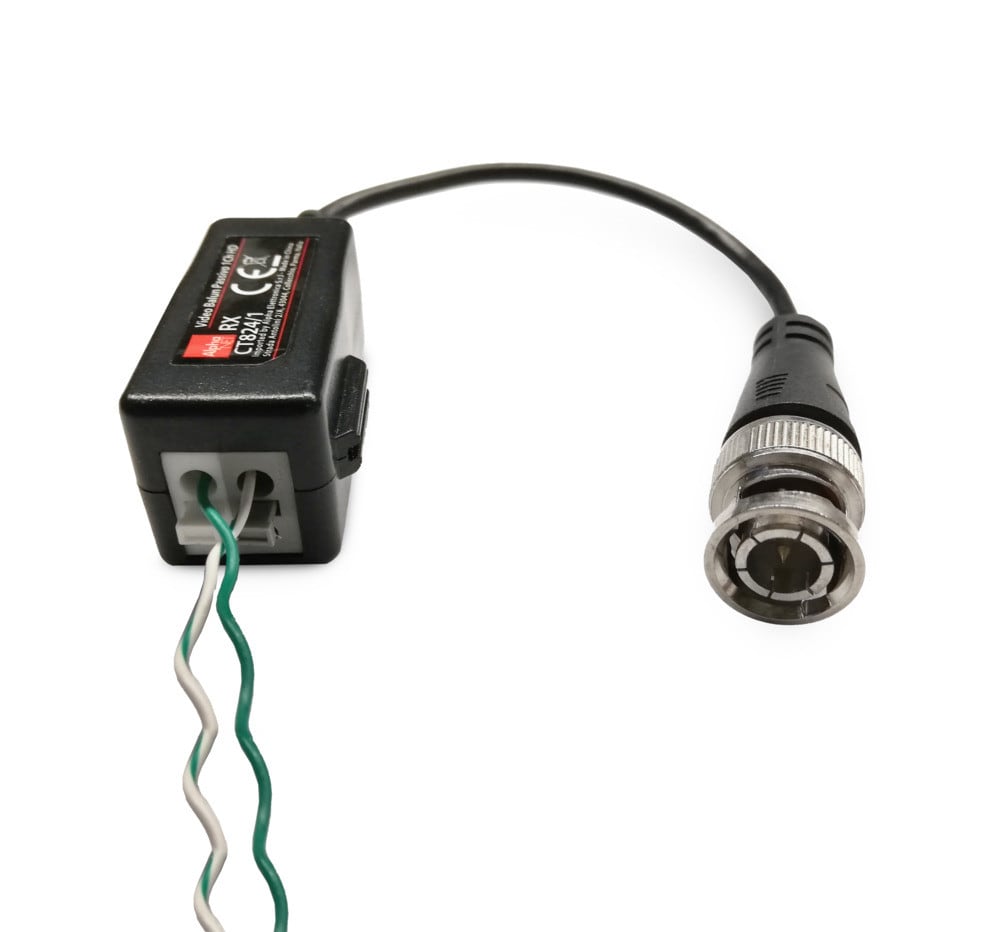

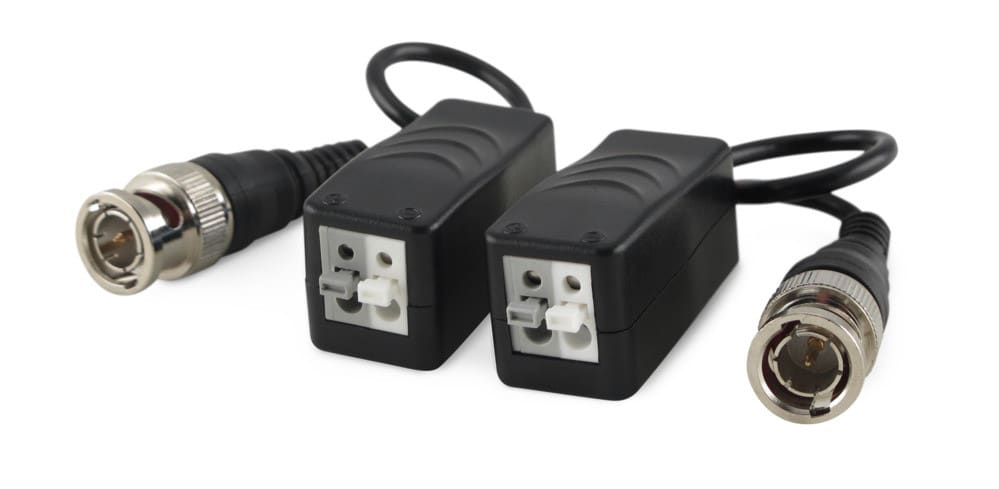

Esso dispone da un lato di un cavetto con connettore BNC per il collegamento del dispositivo video (telecamera e monitor) e dall'altro di una morsettiera a 2 poli a pressione che permette di collegare una coppia a scelta fra le 4 contenute all'interno del cavo Cat5.

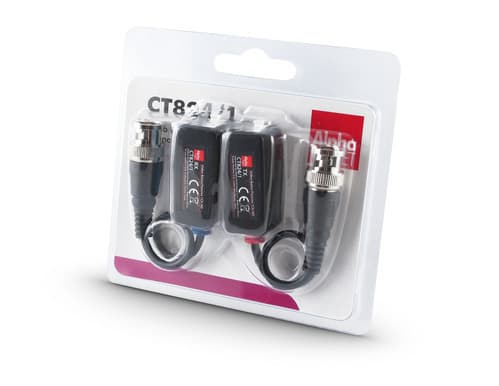

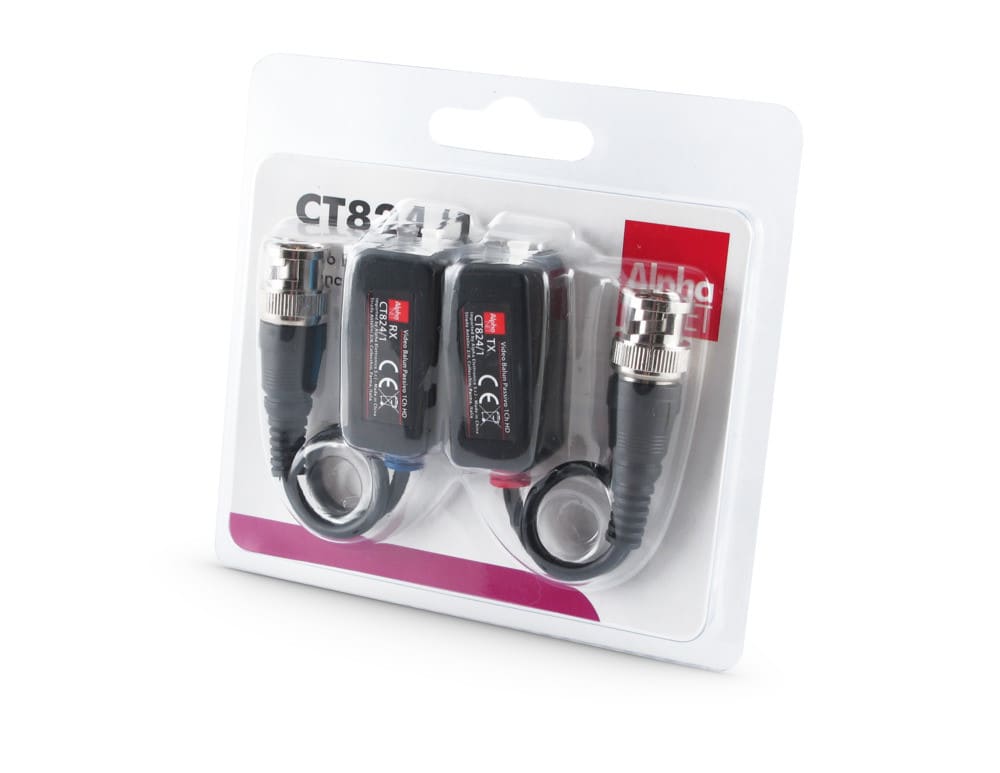

Contenuto confezione: trasmettitore e ricevitore.



Caratteristiche elettriche

Adatto per: Telecamere CCTV, Monitor, DVR

Formato Video: PAL, NTSC, SECAM, AHD, HD-CVI, HD-TVI

Distanza trasmissione: vedi tabella

Cavo consigliato: UTP Cat5 o superiore 24-22AWG

Alimentazione: Non richiesta

Reiezione modo comune/modo differenziale: 60dB typ (15KHz-42MHz)

Impedenza: Coassiale 75ohm, UTP 100ohm

Attenuazione: 1.5 dB typ Max



Connettori

Video input/output: BNC maschio

Video input/output: a pressione



Protezioni

Sovratensione: Stato solido TVS (Transient Voltage Suppressor)

Video Input: 2KV (modo comune)

Video Output: 2KV (modo differenziale)



Caratteristiche meccaniche

Corpo: plastico

Protezione: IP20

Colore: Nero

Dimensioni(LxWxH): 35,1x16,7x18,7mm

Temperatura di lavoro: -10º ~ 40ºC



Attenzione:

Non utilizzare in ambienti esterni.



Caratteristiche

Tipologia: Trasmettitore+Ricevitore

Alimentazione Balun: Passivo

Canali: 1

Tecnologia trasmissione: Video

Distanza Extender: 400m

Compatibile 4K: no

Supporto standard video: AHD, HD-CVI, HD-TVI, NTSC, PAL, SECAM



Caratteristiche Meccaniche

Grado di protezione: IP20

Protezioni: Sovratensione TVS

Protezione Video Input: 2kV - Modo comune

Protezione Video Output: 2kV - Modo differenziale

Materiale corpo: Plastica

Colore: Nero

Temperatura di lavoro: -10 / 40°C
