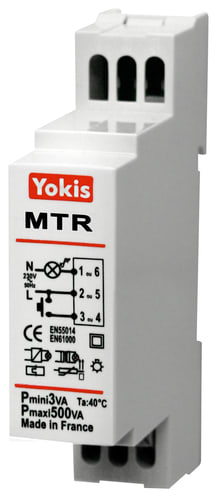

URMET - Modulo relè elettronico passo-passo temporizzabile MTR500M, 500W, sistema filare da barra DIN, senza neutro.
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
esecuzione del collegamento elettrico - raccordo a molla
tensione di alimentazione pilota nominale Us per AC 50 Hz - 230 V
tensione di alimentazione pilota nominale Us per DC - 0 V
intervallo di tempo - 2÷14400 s
tipo di tensione per l’azionamento - AC
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
3760054540606
Codice Sacchi
UR5454060
Cod. produttore
5454060
Codice Metel
UTD5454060
esecuzione del collegamento elettrico:
raccordo a molla
tensione di alimentazione pilota nominale Us per AC 50 Hz:
230 V
tensione di alimentazione pilota nominale Us per DC:
0 V
intervallo di tempo:
2÷14400 s
tipo di tensione per l’azionamento:
AC
funzione ritardata all’eccitazione:
Sì
funzione ritardata alla diseccitazione:
Sì
funzione stella/triangolo:
No
funzione formazione d’impulsi:
No
funzione lampeggiante con pausa iniziale, tempo fisso:
No
funzione lampeggiante con impulso iniziale, tempo fisso:
No
corrente nominale:
2.2 A
adatto per montaggio su guida a cappello:
Sì
numero di uscite, ritardate, contatto invertitore:
0
con uscita semiconduttore:
No
telecomando possibile:
No
funzione passante con ritardo all’eccitazione:
No
Larghezza:
17.5 mm
funzione passante con ritardo alla diseccitazione:
No
innestabile su contattore:
No
profondità:
60 mm
tensione di alimentazione pilota nominale Us per AC 60 Hz:
0 V
Altezza:
90 mm
funzione ciclica con pausa iniziale, variabile:
No
funzione ciclica con impulso iniziale, variabile:
No
adatto solo per telecomando:
No
numero di uscite, non ritardate, contatto di apertura:
0
numero di uscite, non ritardate, contatto di chiusura:
1
numero di uscite, non ritardate, contatto invertitore:
0
numero di uscite, ritardate, contatto di apertura:
0
numero di uscite, ritardate, contatto di chiusura:
1
uscite, con commutazione ritardate/non ritardate:
Sì
Prevede la doppia temporizzazioni: una principale da 2 secondi a 4 ore e una prolungata (1 ora), con preavviso di spegnimento. É possibile centralizzare tramite filo pilota la gestione di più MTR500M, mediante l'accessorio CVI50 (cod. 5454805).
Grazie alla Funzione “soft start / soft stop”, limita la corrente di spunto in fase di accensione del cairco luminoso, aumentando così la durata della lampada e dei pulsanti.
Il modulo prevede 2 tipi di protezioni elettroniche integrate: in caso di cortocircuito sul carico (con ripristino automatico dopo l'eliminazione del guasto) e contro il surriscaldamento. è inoltre immune ai disturb di rete fino a 1,5 kV.
Permette anche il controllo tramite un pulsante a bassa tensione (12 o 48 V), sia in continua che alternata, con l'aggiunta dell'accessorio ADBT.
Accessori:
ADBT (cod. 5454076): Adattatore bassa tensione 12-48V AC o DC
D600V (cod. 5454072): Diodo per la centralizzazione dei moduli tramite filo pilota
BV40 (cod. 5454071): Bobina elettronica. Consente l'impiego dei moduli della gamma 500 con pulsanti con spia luminosa
CVI50 (cod. 5454805): Consente la centralizzazione dei moduli della gamma 500
