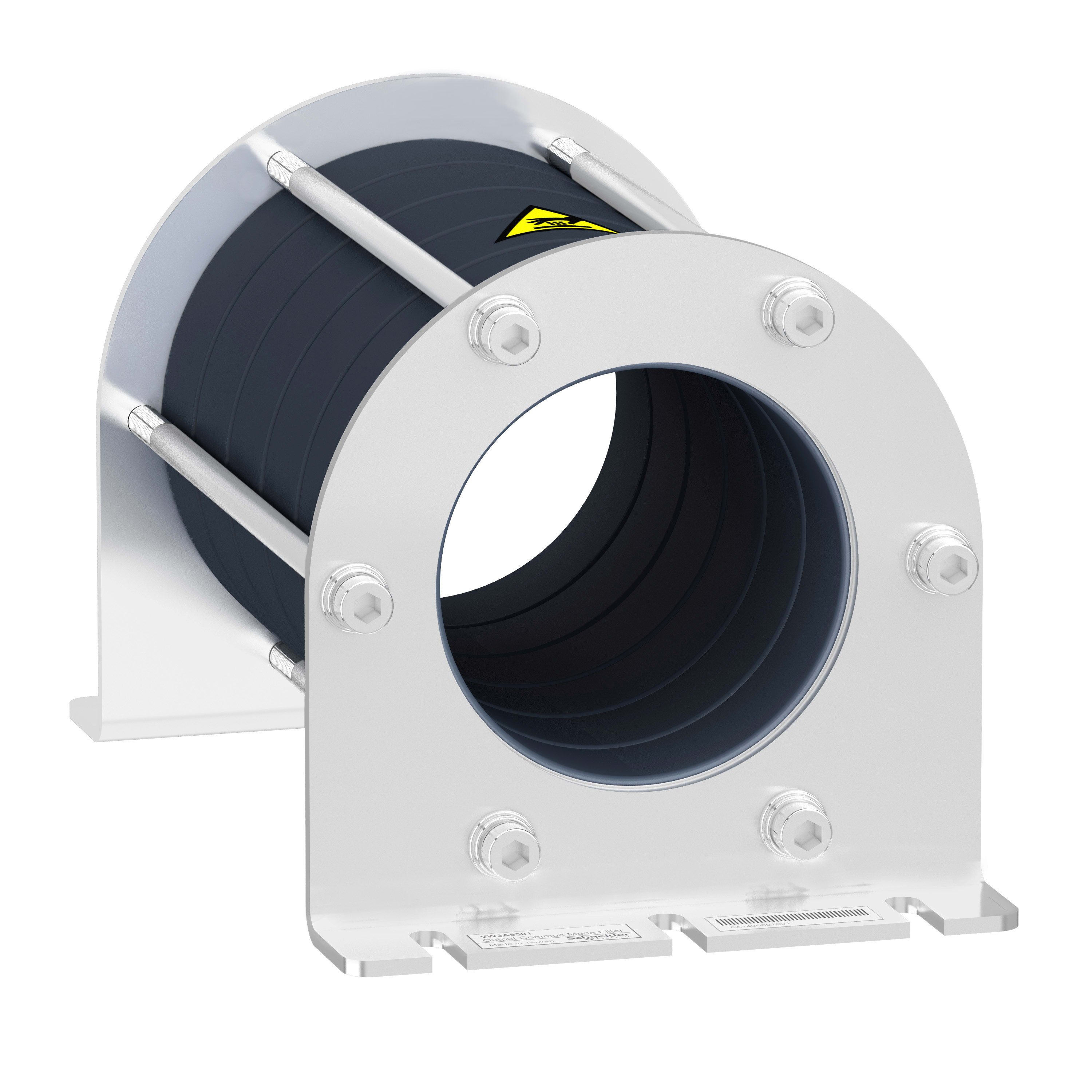

SCHNEIDER ELECTRIC - Filtro modo comune - 180 µH
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
numero di poli lato primario - 3
max. tensione d’esercizio nominale Ue - 480 V
corrente nominale per AC - 2.2 A
grado di protezione (IP) - altri
adatto come filtro sinusoidale - No
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
3606485435794
Codice Sacchi
TEVW3A5504
Cod. produttore
VW3A5504
Codice Metel
SNRVW3A5504
numero di poli lato primario:
3
max. tensione d’esercizio nominale Ue:
480 V
corrente nominale per AC:
2.2 A
grado di protezione (IP):
altri
adatto come filtro sinusoidale:
No
frequenza d’esercizio nominale:
50÷60 Hz
adatto come filtro anti-interferenze radio:
No
adatto come filtro du/dt:
No
adatto come blocco frequenza audio:
No
frequenza di clock nominale:
10 kHz
Questo filtro modalità comune è un'opzione per i variatori di velocità della gamma Altivar. È possibile utilizzare il filtro modalità comune ai morsetti di uscita del variatore, il filtro dv/dt o il filtro sinus. Il suo valore di induttanza è pari a 180µH. Viene utilizzato come filtro di uscita per ottenere la riduzione della corrente del cuscinetto. Questo filtro riduce l'interferenza RFI (Radio Frequency Interference) del cavo motore e migliora l'efficacia del filtro EMC per le emissioni condotte. Riduce le correnti ad alta frequenza che circolano nei cuscinetti del motore per evitare danni. Pesa 2,96 kg, e le sue dimensioni sono 127,5 mm di larghezza, 210 mm di altezza e 127,5 mm di profondità. È progettato per migliorare le installazioni dei variatori. È conforme a IEC 60721-3-3 urti e classe di vibrazione 3M4.
