SCHNEIDER ELECTRIC - Corpo int. sez. con fusibile TeSys GS2V - 3 poli - 1250A - DIN 4

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

esecuzione come interruttore principale - Sì
esecuzione come interruttore di sicurezza - No
max. tensione d’esercizio nominale Ue per AC - 1000 V
corrente nominale permanente Iu - 1250 A
potenza d’esercizio nominale per AC-23, 400V - 560 kW

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

TeSys GS

Vedi tutti i prodotti di questa serie

EAN

3389119410762

Codice Sacchi

TEGS2V3

Cod. produttore

GS2V3

Codice Metel

SNRGS2V3

esecuzione come interruttore principale:

Sì

esecuzione come interruttore di sicurezza:

max. tensione d’esercizio nominale Ue per AC:

1000 V

corrente nominale permanente Iu:

1250 A

potenza d’esercizio nominale per AC-23, 400V:

560 kW

corrente di corto circuito nominale condizionale Iq:

100 kA

resistenza a corrente di breve durata Icw:

100 kA

adatto per fusibili:

HPC4

numero di poli:

con monitoraggio fusibili:

tipo di collegamento circuito elettrico principale:

raccordo a vite

ingresso del cavo:

altri

dotato di connettori:

adatto per installazione con sbarra collettrice:

Sì

Tipologia di azionamento:

senza attuatore

posizione dell\'elemento di azionamento:

altri

azionamento a motore opzionale:

azionamento a motore integrato:

esecuzione come dispositivo di arresto d’emergenza:

grado di protezione (IP), lato frontale:

IP20

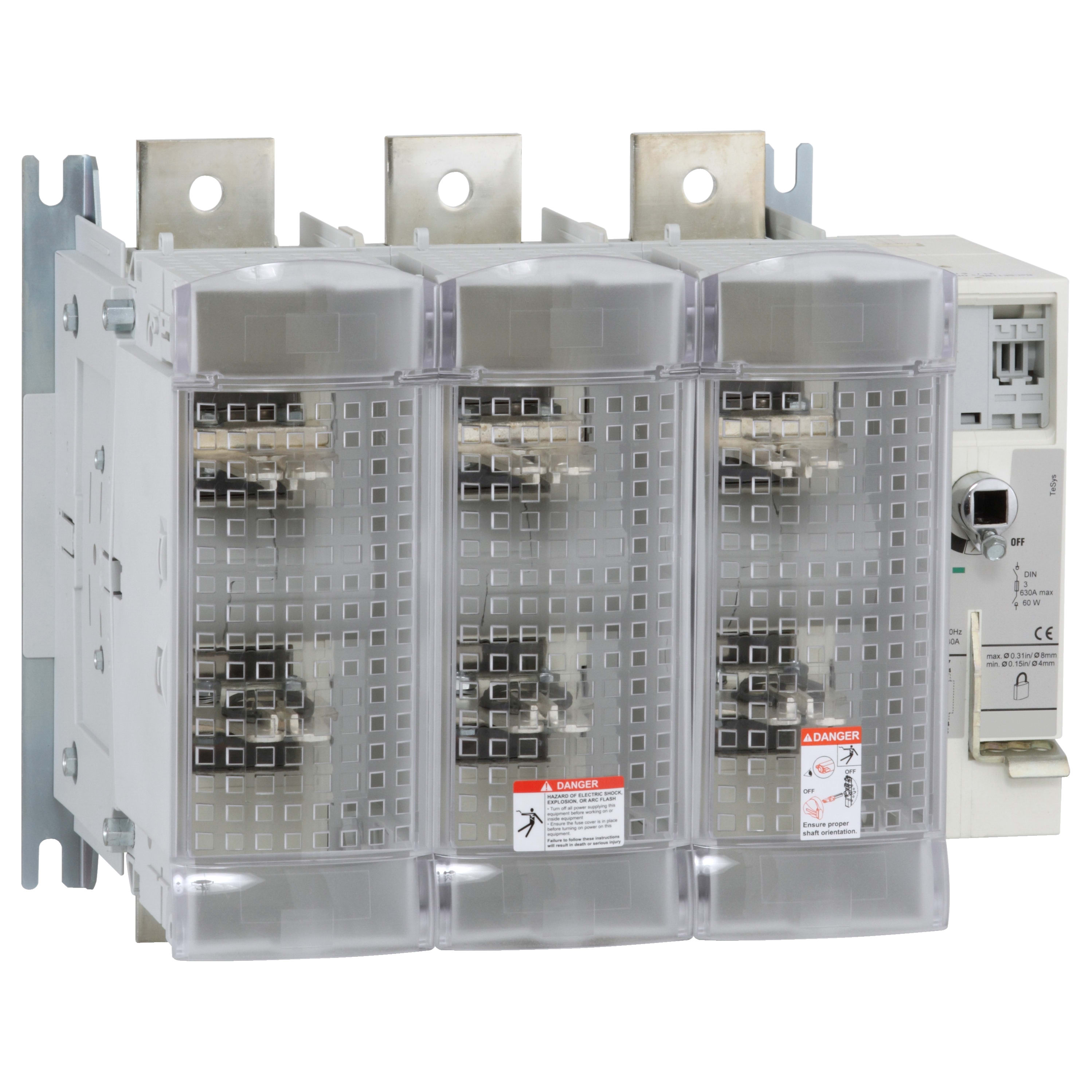

Selettore-sezionatore a fusibile TeSys GS, 3 poli (3P), 1250 A/1000 V, da utilizzare con collegamenti per fusibili cilindrici DIN di dimensioni 4 fino a 1250 A, per applicazioni motore fino a 560 kW a 400V AC-23. Da dotare di una maniglia di comando diretta GS1AH104 (da ordinare separatamente) o di una maniglia di comando esterna GS2AH che può essere montata sul lato anteriore, sinistro o destro (sono disponibili diversi modelli). Fornisce terminali a vite da dotare di calotte terminali 3P, corrente nominale di cortocircuito elevata 100 kA a 400 V. I moduli di contatto ausiliari aggiuntivi GS1AM (montaggio frontale), GS1AN (montaggio laterale), GS1AF (montaggio superiore per segnalazione bruciatura con fusibili con percussore) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili collegamenti di fusibili a lama dimensione 4 di tipo aM e gG senza percussori DF2LA DF2LN e con percussori DF4LA DF4LN (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).

Scheda tecnica

Scarica documento

Dichiarazione DOC CE (Declaration of conformity)

Scarica documento

Manuale d'installazione

Scarica documento

Brochure di vendita

Scarica documento

Dichiarazione RoHS

Scarica documento

Altro

Scarica documento
