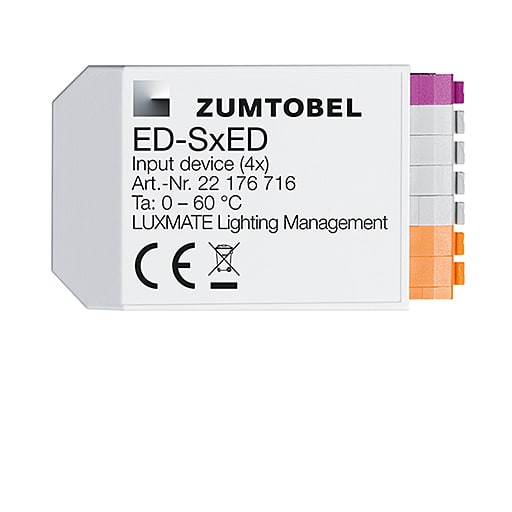

ZG LIGHTING - ED-SXED

Apparecchio con quattro ingressi numerabili, per integrare pulsanti convenzionali che azionano luce, finestre, serrande, schermi di proiezione, interruttori, segnalatori di presenza, cronorelais o altre utenze in un sistema di gestione basato sul bus.A seconda di come si numera un ingresso si possono azionare tutti i terminali oppure solo un gruppo. Utilizzo come: • Ingresso on/off: pressione breve di un pulsante collegato, si alternano le due scene ''assenza 0'' e ''presenza 1'' • Ingresso on/off/dimming: pressione breve di un pulsante collegato, si alternano le due scene ''assenza 0'' e ''presenza 1''. Pressione lunga del pulsante: si alterna il dimming in aumento o in diminuzione.• Ingresso on/off alternato: chiudendo un contatto collegato agli ingressi ''T1 / T2'' si attiva la scena '' presenza 1'' oppure aprendo un contatto collegato agli ingressi ''T3 / T4'' si attiva la scena '' assenza 0''. Collegare i contatti permanenti ai morsetti ''ON'' e ''OFF'' cavallottati. L’ingresso dell’apparecchio possiede due morsetti ''ON'' e due ''OFF''.• Ingresso serrande o schermi di proiezione: premendo un pulsante allacciato agli ingressi ''T1 / T2“ si alzano veneziane/schermi di proiezione e premendone uno allacciato agli ingressi ''T<'' si abbassano. Se il pulsante viene premuto più a lungo (> 3s), le veneziane/schermi si muovono fino a raggiungere la posizione finale. L’apparecchio possiede due ingressi ''T>'' e due ''T<''. • Ingresso finestre: premendo un pulsante allacciato agli ingressi ''T>'' si aprono le finestre e premendone uno allacciato agli ingressi ''T<'' si chiudono. Se il pulsante viene premuto più a lungo (> 3s), le finestre si muovono fino a raggiungere la posizione finale. L’apparecchio possiede due ingressi ''T>'' e due ''T<''. L’alimentazione proviene dal cavo DALI (senza allacciamento alla rete; la corrente assorbita è di 4mA (2 carichi DALI). L’ingresso DALI è resistente a 230/240V di tensione esterna. Il cavo busi si avvita all’ingresso dell’apparecchio. Montaggio in scatola sotto traccia (Ø 53mm, altezza 15mm), dietro interruttori o pulsanti; in policarbonato antincendio, trasparente, senza alogeni. I contatti vanno realizzati a potenziale neutro, predisposti per minimo 15VDC, e si collegano ai cavi dell’apparecchio. Misure 41,2 x 28,2 mm, peso: 0,03 kg
