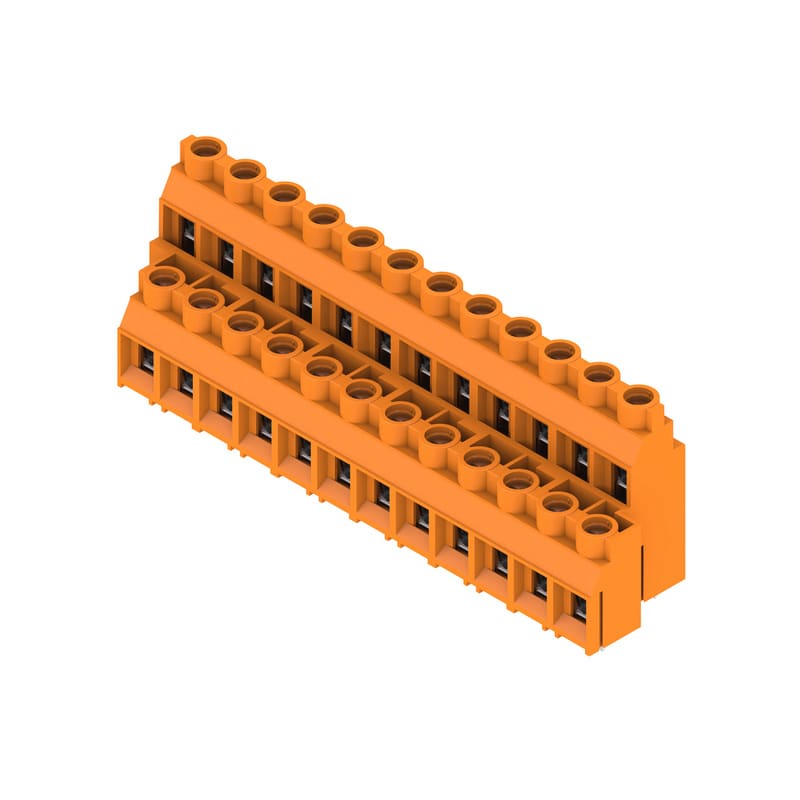

WEIDMULLER - Morsetto per circuito stampato, 690 V, 32 A, Passo in mm: 9.52, 6 mm², Numero di poli: 24, Collegamento a vite, Collegamento a saldare THT, 90°, Box

Numero di collegamenti elettrici:

24

Dimensione modulare dei collegamenti:

9.52 mm

Tipo di collegamento conduttore:

Raccordo a vite

Angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

Numero di piani:

2

Colore del corpo:

Arancione

Sezione conduttore collegabile unifilare:

0.18÷6 mm²

Tipo di collegamento circuito stampato:

Collegamento saldato

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.5÷2.5 mm²

Corrente nominale In:

32 A

Altezza:

33.9 mm

Tensione nominale:

690 V

Tensione impulsiva nominale:

6 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.22÷4 mm²

Sezione conduttore collegabile multifilare:

0.22 mm²

Materiale della superficie di collegamento:

Stagno

Lunghezza del pin:

5 mm

Materiale del corpo isolante:

Poliammide

Codice RAL (simile) scatola:

2000

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Altro

Grado di protezione (IP), montato:

IP20

Classe di infiammabilità del materiale isolante secondo UL 94:

V0
