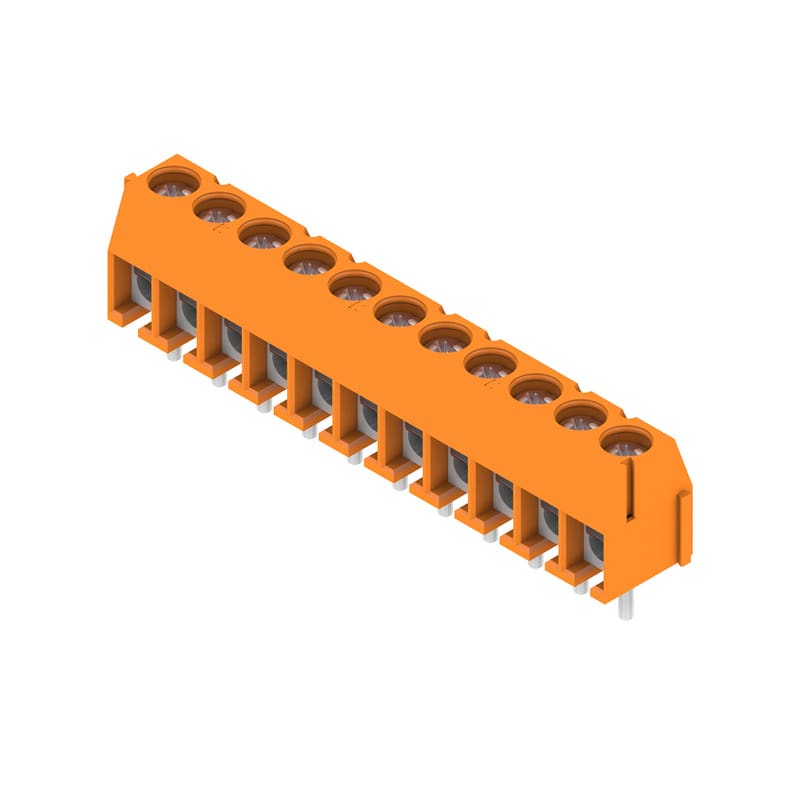

WEIDMULLER - Morsetto per circuito stampato, 160 V, 17.5 A, Passo in mm: 3.50, 1.5 mm², Numero di poli: 11, Collegamento a pressione con staffa, Collegamento a sal

Colore del corpo:

Arancione

Tipo di fissaggio:

Saldare

Corrente nominale In:

17.5 A

Dimensione modulare dei collegamenti:

3.5 mm

Tensione nominale:

160 V

Tensione impulsiva nominale:

2.5 kV

Categoria di sovratensione:

II

Grado di inquinamento:

2

Lunghezza del pin:

3.5 mm

Materiale del corpo isolante:

Poliammide

Codice RAL (simile) scatola:

2000

Temperatura d'esercizio:

-50÷120 °C

Tipo di fissaggio circuito stampato:

Altro

Tipo di banderuolatura:

Altro

Classe di infiammabilità del materiale isolante secondo UL 94:

V0

Altezza:

11.9 mm

Numero di collegamenti elettrici:

11

Numero di piani:

1

Angolo circuito stampato/collegamento del conduttore:

0°/180° (orizzontale)

Tipo di collegamento conduttore:

Connessione a spine

Sezione conduttore collegabile unifilare:

0.2÷1.5 mm²

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.25÷0.75 mm²

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.2÷1.5 mm²

Tipo di collegamento circuito stampato:

Collegamento saldato

Materiale della superficie di collegamento:

Nichel

Grado di protezione (IP), montato:

IP20
