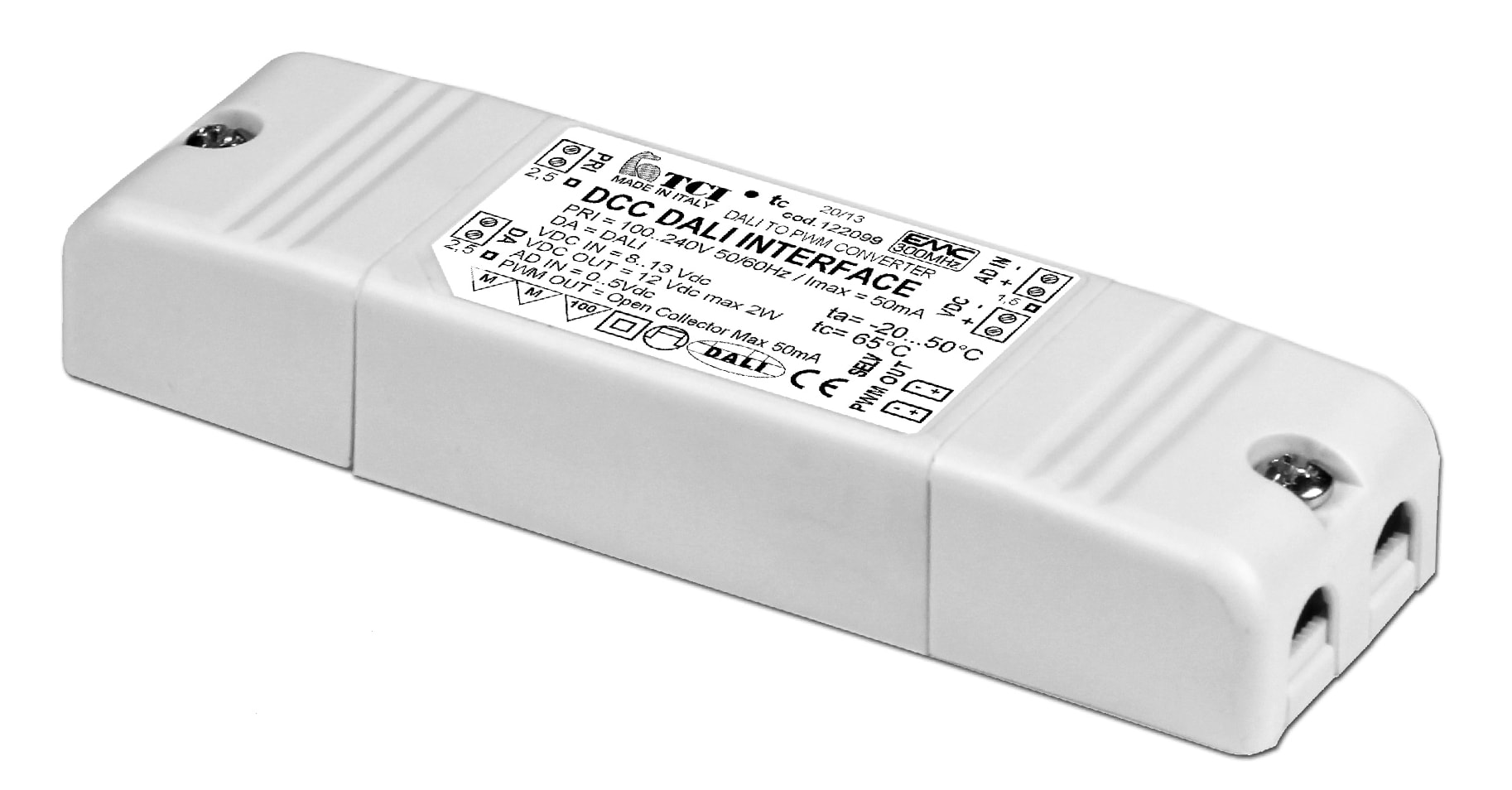

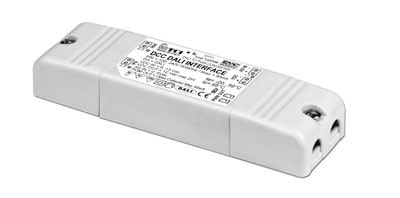

TCI - DCC DALI INTERFACE ALIM LED
Accedi per visualizzare prezzi e disponibilità
Imballaggio e Condizioni
5 PZ
Prodotto a catalogo
EAN
8010703351493
Codice Sacchi
TI122099
Cod. produttore
122099
Codice Metel
TCI122099
Interfaccia in grado di convertire il segnale con protocollo DALI in un segnale
PWM(1). Tramite le 2 uscite PWM è possibile connettere fino a 10 alimentatori
della famiglia JOLLY tramite cavetto di sincronizzazione fornito separatamente.
Protetto in classe II contro le scosse elettriche per contatti diretti e indiretti. Il
convertitore può essere alimentato direttamente dalla rete (100 ÷ 240 VAC)
oppure da una tensione 12 VDC. Tramite l’uscita ausiliaria è possibile alimentare
un carico da 12 VDC fino a 2 W.
Ingresso NTC esterno per riduzione corrente carico. Protezioni: in ingresso contro
sovratensioni impulsive di rete; al corto circuito e al circuito aperto; al sovraccarico
e di temperatura.
Modalità di funzionamento
Un problema della lampada può essere comunicato all’alimentatore attraverso la
porta NTC cortocircuitando questa o lasciandola aperta.
Se la funzione non è utilizzata polarizzare la porta con una resistenza di 100 K. In
assenza del segnale DALI l’interfaccia porta al 100 % il segnale in uscita. Un uscita
PWM di tipo “open collector”(PWM 2)(1). Un uscita PWM di tipo “open collector”
optoisolata (PWM 1)(1).
(1) Compatibile SOLO con prodotti FULL PWM.
PWM(1). Tramite le 2 uscite PWM è possibile connettere fino a 10 alimentatori
della famiglia JOLLY tramite cavetto di sincronizzazione fornito separatamente.
Protetto in classe II contro le scosse elettriche per contatti diretti e indiretti. Il
convertitore può essere alimentato direttamente dalla rete (100 ÷ 240 VAC)
oppure da una tensione 12 VDC. Tramite l’uscita ausiliaria è possibile alimentare
un carico da 12 VDC fino a 2 W.
Ingresso NTC esterno per riduzione corrente carico. Protezioni: in ingresso contro
sovratensioni impulsive di rete; al corto circuito e al circuito aperto; al sovraccarico
e di temperatura.
Modalità di funzionamento
Un problema della lampada può essere comunicato all’alimentatore attraverso la
porta NTC cortocircuitando questa o lasciandola aperta.
Se la funzione non è utilizzata polarizzare la porta con una resistenza di 100 K. In
assenza del segnale DALI l’interfaccia porta al 100 % il segnale in uscita. Un uscita
PWM di tipo “open collector”(PWM 2)(1). Un uscita PWM di tipo “open collector”
optoisolata (PWM 1)(1).
(1) Compatibile SOLO con prodotti FULL PWM.
