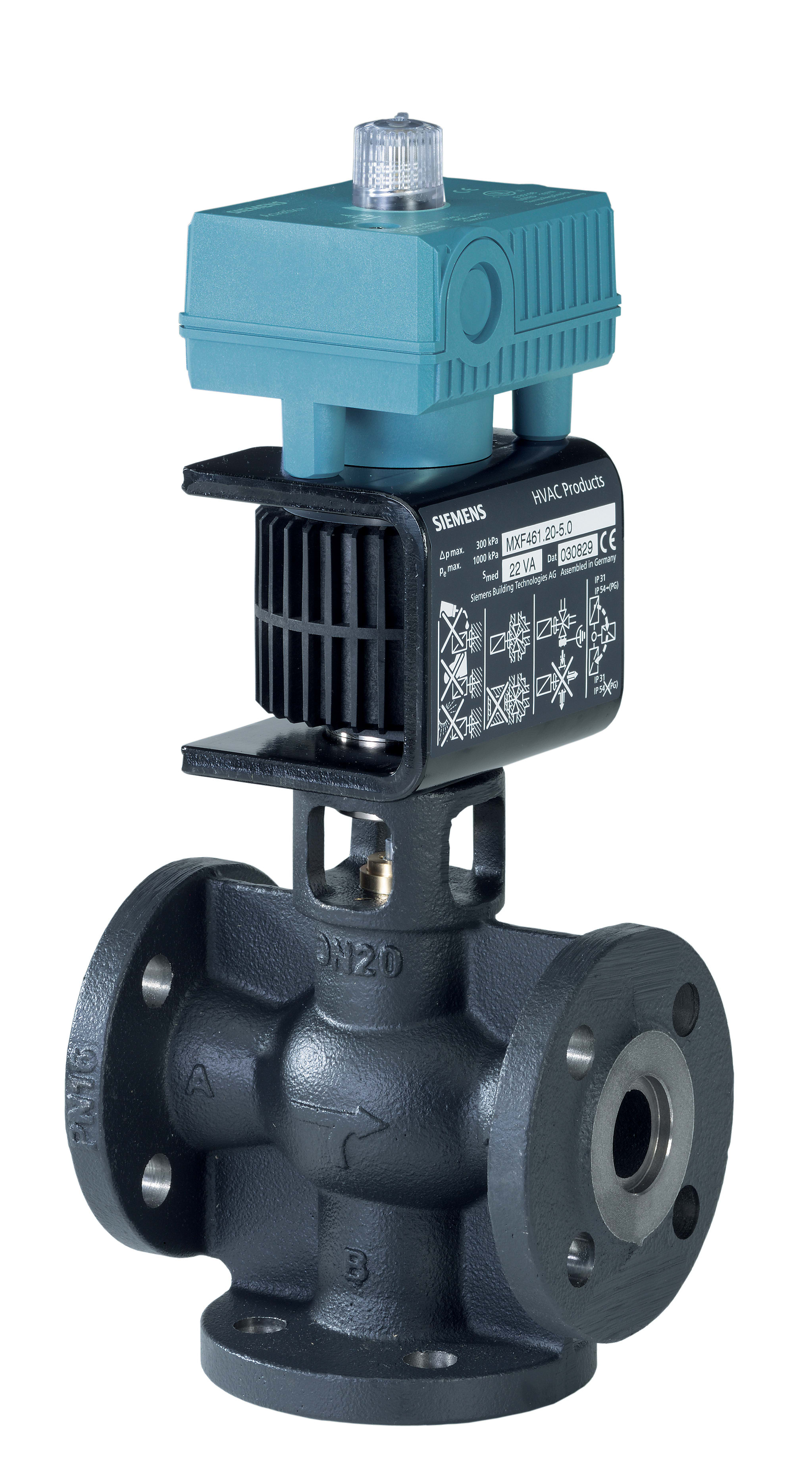

SIEMENS - Valvola magnetica 3 vie DN40

Materiale del corpo:

Ghisa

Qualità del materiale:

Ghisa EN-GJL-250 (GG 25)

Diametro nominale:

DN 40

Diametro esterno, tutti i collegamenti:

40 mm

Connessioni:

Flangia

Con collegamento accoppiamento 1:

No

Con collegamento accoppiamento 2:

No

Stadio di compressione articolo:

PN 16

Classe di compressione della flangia:

PN 16

Differenza di pressione massima in posizione aperta:

3 bar

Temperatura del fluido in esercizio continuo:

1÷130 °C

Protezione della superficie:

Altro

Valore Kvs:

20

Perdita del KVS:

0.02 %

Curva caratteristica:

Equipercentuale

Perdita del KVS per il bypass:

0.2 %

Curva caratteristica per bypass:

Lineare

Metodo di installazione, distributivo:

No

Rapporto di controllo (SVO):

0.1 %

Pressione di chiusura:

3 bar

Frequenza:

50/60 Hz

Segnale di comando:

0-10 V

Sistema di segnalazione della posizione:

0-10 V

Segnale feedback di posizione regolabile:

Sì

Trasmissione:

Magnetico

Campo di funzionamento regolabile:

No

Contatti ausiliari:

No

Con i contatti finali:

No

Comando manuale:

Sì

Tempo di rotazione:

2 s

Grado di protezione (IP):

IP54

Antideflagrante:

No

Potenza elettrica massima:

44 VA

Umidità relativa ammissibile:

5÷95 %

Temperatura ambiente:

-5÷45 °C

Lunghezza del collegamento 1:

100 mm

Lunghezza operativa del collegamento 1:

100 mm

Lunghezza del collegamento 2:

100 mm

Lunghezza operativa del collegamento 2:

100 mm

Lunghezza del collegamento 3:

100 mm

Lunghezza operativa del collegamento 3:

100 mm

Altezza:

422 mm

Larghezza:

200 mm

Profondità:

150 mm
