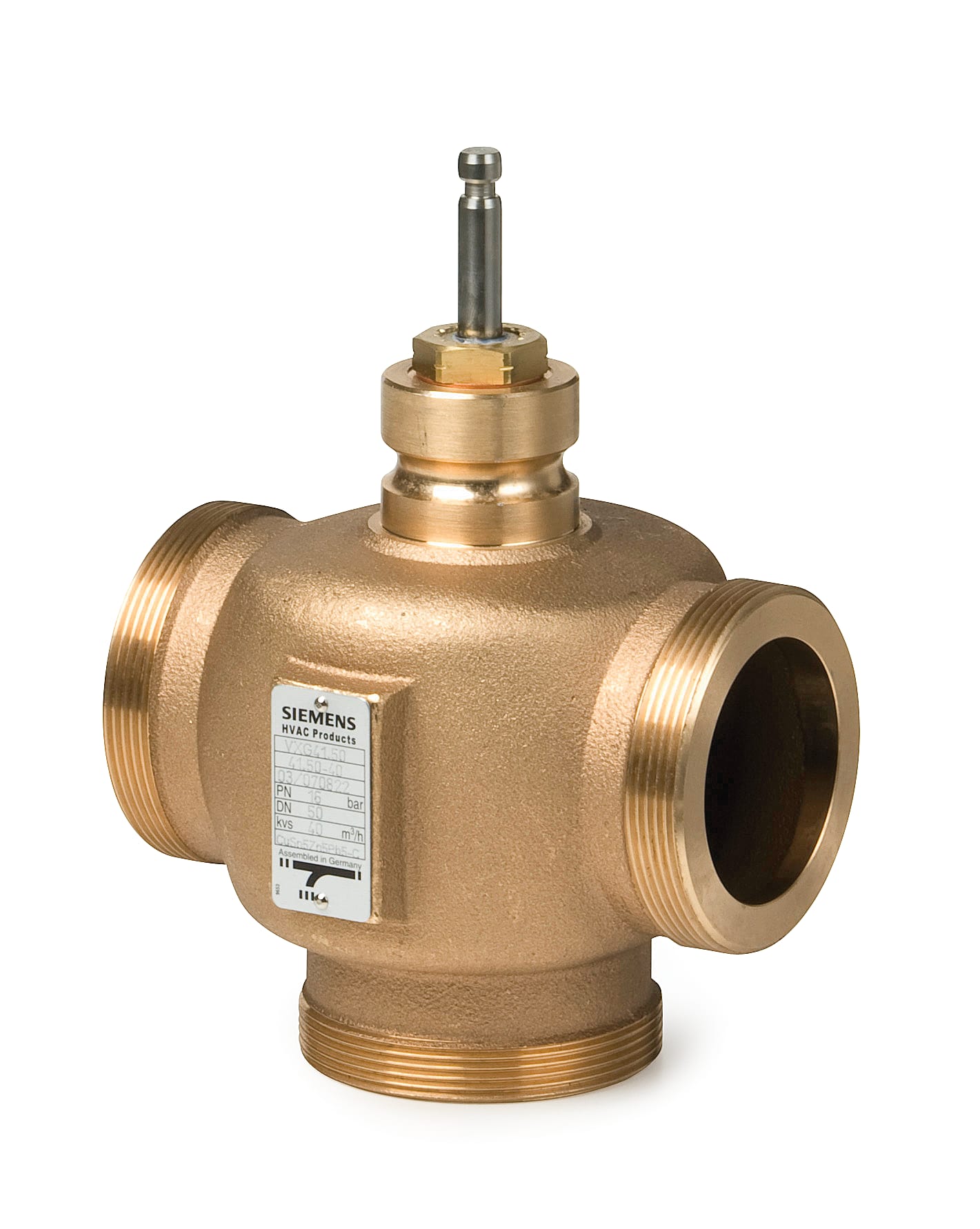

SIEMENS - VALVOLA 3 VIE SEDE/OTTURATORE DN40 PN16 FIL

Materiale del corpo:

Bronzo

Qualità del materiale:

Altro

Diametro nominale:

DN 40

Diametro esterno, tutti i collegamenti:

48.3 mm

Connessioni:

Filettatura esterna

Con collegamento accoppiamento 1:

Sì

Con collegamento accoppiamento 2:

Sì

Con collegamento accoppiamento 3:

Sì

Stadio di compressione articolo:

PN 16

Classe di compressione della flangia:

PN 16

Differenza di pressione massima in posizione aperta:

8 bar

Temperatura del fluido in esercizio continuo:

-25÷150 °C

Protezione della superficie:

Non trattato

Valore Kvs:

25

Perdita del KVS:

0.02 %

Valore KVS per bypass:

25

Perdita del KVS per il bypass:

33 %

Con pezzo a T per il collegamento a 4 vie:

No

Metodo di installazione, distributivo:

Sì

Rapporto di controllo (SVO):

100 %

Lunghezza corsa:

20 mm

Lunghezza del collegamento 1:

65 mm

Lunghezza operativa del collegamento 1:

65 mm

Lunghezza del collegamento 2:

65 mm

Lunghezza operativa del collegamento 2:

65 mm

Lunghezza del collegamento 3:

65 mm

Lunghezza operativa del collegamento 3:

65 mm

Altezza dell'asse:

142.5 mm
