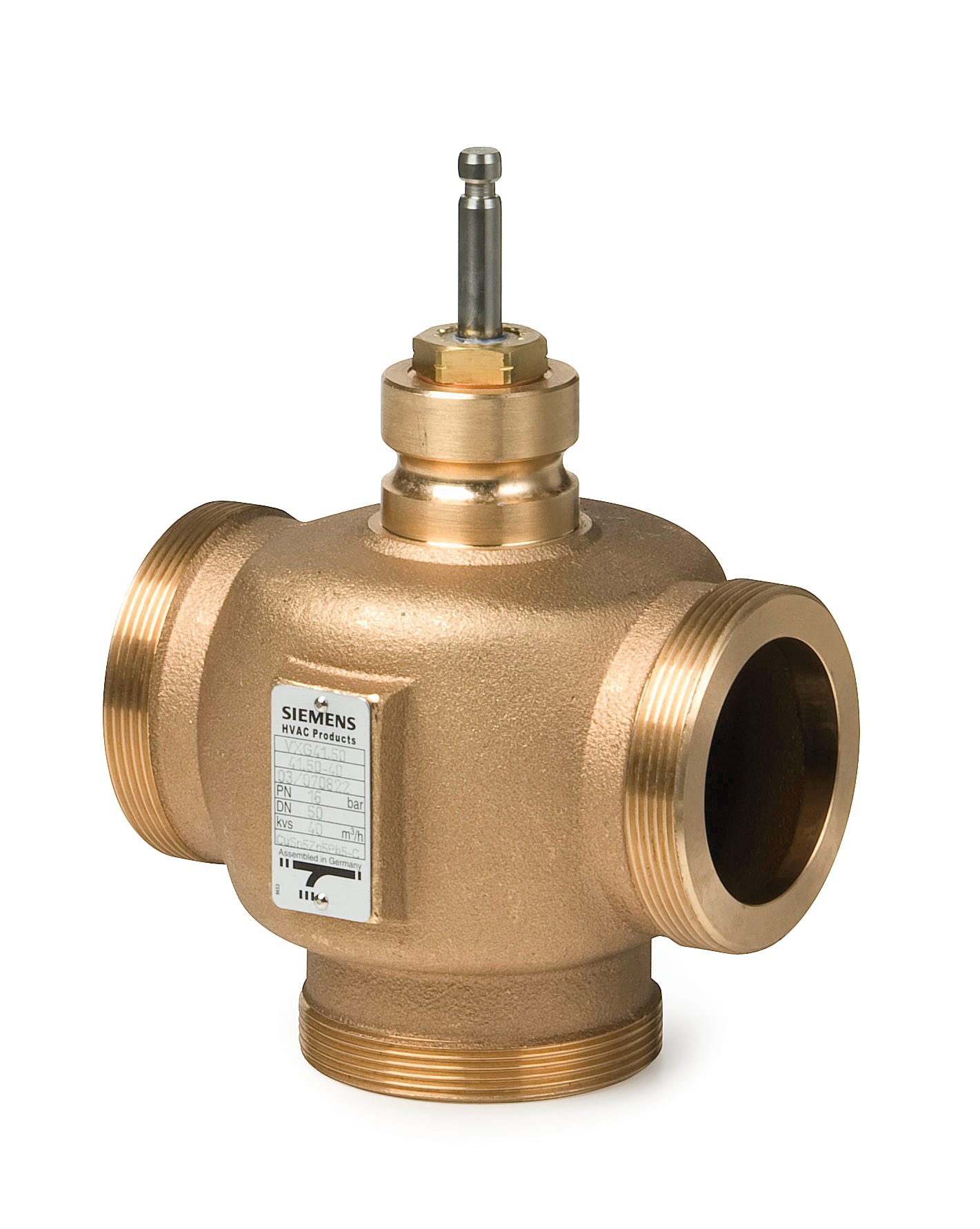

SIEMENS - VALVOLA 3 VIE SEDE/OTTURATORE DN25 PN16 FIL

diametro nominale:

DN 25

connessioni:

filettatura esterna

articolo stadio di pressione:

PN 16

max. pressione differenziale in posizione aperta:

8 bar

Valore Kvs:

10

livello di pressione flangia:

PN 16

diametro esterno tubo tutti i collegamenti:

33.7 mm

con pezzo a T per connettore a 4 vie:

No

metodo di installazione distributivo:

Sì

qualità del materiale:

altri

con raccordo di collegamento 1:

Sì

con raccordo di collegamento 2:

Sì

con raccordo di collegamento 3:

Sì

Trattamento superficie:

non trattato

perdita del valore Kv:

0.02 %

bypass valore Kvs:

10

Perdite del bypass valore Kvs:

33 %

rapporto di regolazione (SVO):

100 %

lunghezza di corsa:

20 mm

lunghezza collegamento 1:

52.5 mm

lunghezza operativa collegamento 1:

52.5 mm

lunghezza collegamento 2:

52.5 mm

lunghezza operativa collegamento 2:

52.5 mm

lunghezza collegamento 3:

52.5 mm

lunghezza operativa collegamento 3:

52.5 mm

senza assi:

130.5 mm
