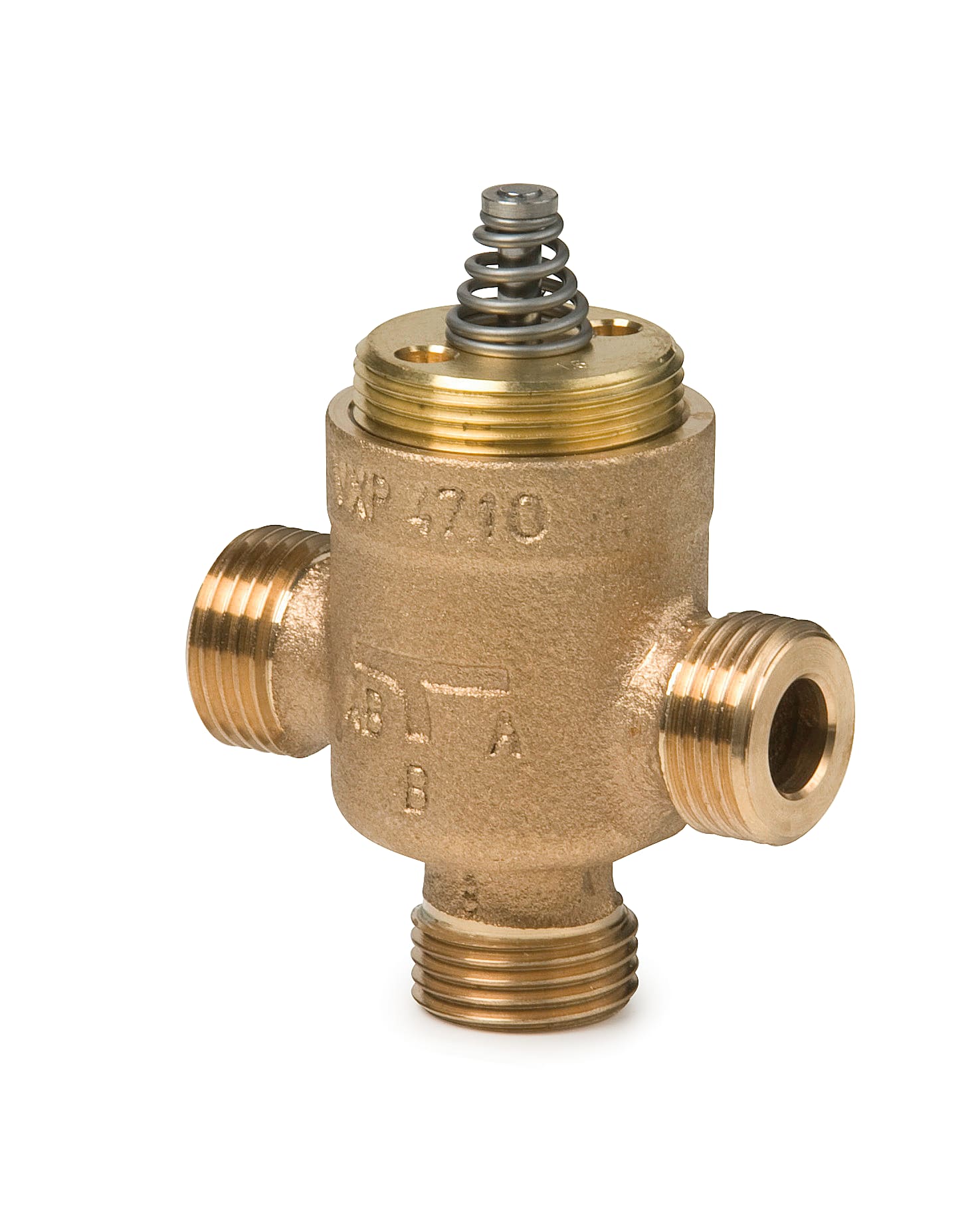

SIEMENS - VALVOLA 3 VIE SEDE/OTTURATORE DN20 PN16 FIL

Diametro nominale:

DN20

Connessioni:

Filettatura esterna

Diametro esterno, tutti i collegamenti:

26.9 mm

Stadio di compressione articolo:

PN 16

Classe di compressione della flangia:

PN 16

Valore Kvs:

4

Metodo di installazione, distributivo:

No

Con pezzo a T per il collegamento a 4 vie:

No

Qualità del materiale:

Altro

Differenza di pressione massima in posizione aperta:

1.75 bar

Materiale del corpo:

Bronzo

Temperatura del fluido in esercizio continuo:

1÷110 °C

Con collegamento accoppiamento 1:

Sì

Con collegamento accoppiamento 2:

Sì

Con collegamento accoppiamento 3:

Sì

Perdita del KVS:

0.05 %

Valore KVS per bypass:

4

Perdita del KVS per il bypass:

0.05 %

Protezione della superficie:

Non trattato

Lunghezza del collegamento 1:

40 mm

Lunghezza del collegamento 2:

40 mm

Rapporto di controllo (SVO):

50 %

Altezza dell'asse:

49 mm

Lunghezza corsa:

2.5 mm

Lunghezza del collegamento 3:

40 mm

Lunghezza operativa del collegamento 1:

40 mm

Lunghezza operativa del collegamento 2:

40 mm

Lunghezza operativa del collegamento 3:

40 mm
