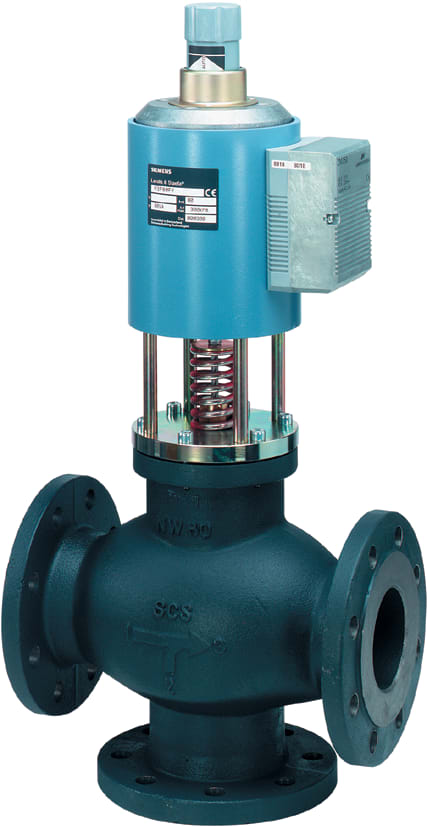

SIEMENS - Valvola 3 vie magnetica DN80

Diametro nominale:

DN 80

Qualità del materiale:

Altro

Diametro esterno, tutti i collegamenti:

80 mm

Connessioni:

Flangia

Stadio di compressione articolo:

PN 16

Segnale di comando:

0-10 V

Comando manuale:

Sì

Con collegamento accoppiamento 1:

No

Con collegamento accoppiamento 2:

No

Classe di compressione della flangia:

PN 16

Differenza di pressione massima in posizione aperta:

3 bar

Protezione della superficie:

Altro

Valore Kvs:

80

Perdita del KVS:

0.05 %

Curva caratteristica:

Lineare

Perdita del KVS per il bypass:

2 %

Curva caratteristica per bypass:

Lineare

Metodo di installazione, distributivo:

No

Rapporto di controllo (SVO):

0.1 %

Tensione di alimentazione:

24 V AC

Frequenza:

50/60 Hz

Sistema di segnalazione della posizione:

0-10 V

Segnale feedback di posizione regolabile:

Sì

Trasmissione:

Magnetico

Campo di funzionamento regolabile:

No

Contatti ausiliari:

No

Con i contatti finali:

No

Tempo di rotazione:

2 s

Grado di protezione (IP):

IP31

Antideflagrante:

No

Potenza elettrica massima:

80 VA

Umidità relativa ammissibile:

5÷95 %

Temperatura ambiente:

2÷50 °C

Lunghezza del collegamento 1:

155 mm

Lunghezza operativa del collegamento 1:

155 mm

Lunghezza del collegamento 2:

155 mm

Lunghezza operativa del collegamento 2:

155 mm

Lunghezza del collegamento 3:

140 mm

Lunghezza operativa del collegamento 3:

140 mm

Altezza:

648 mm

Larghezza:

310 mm

Profondità:

200 mm
