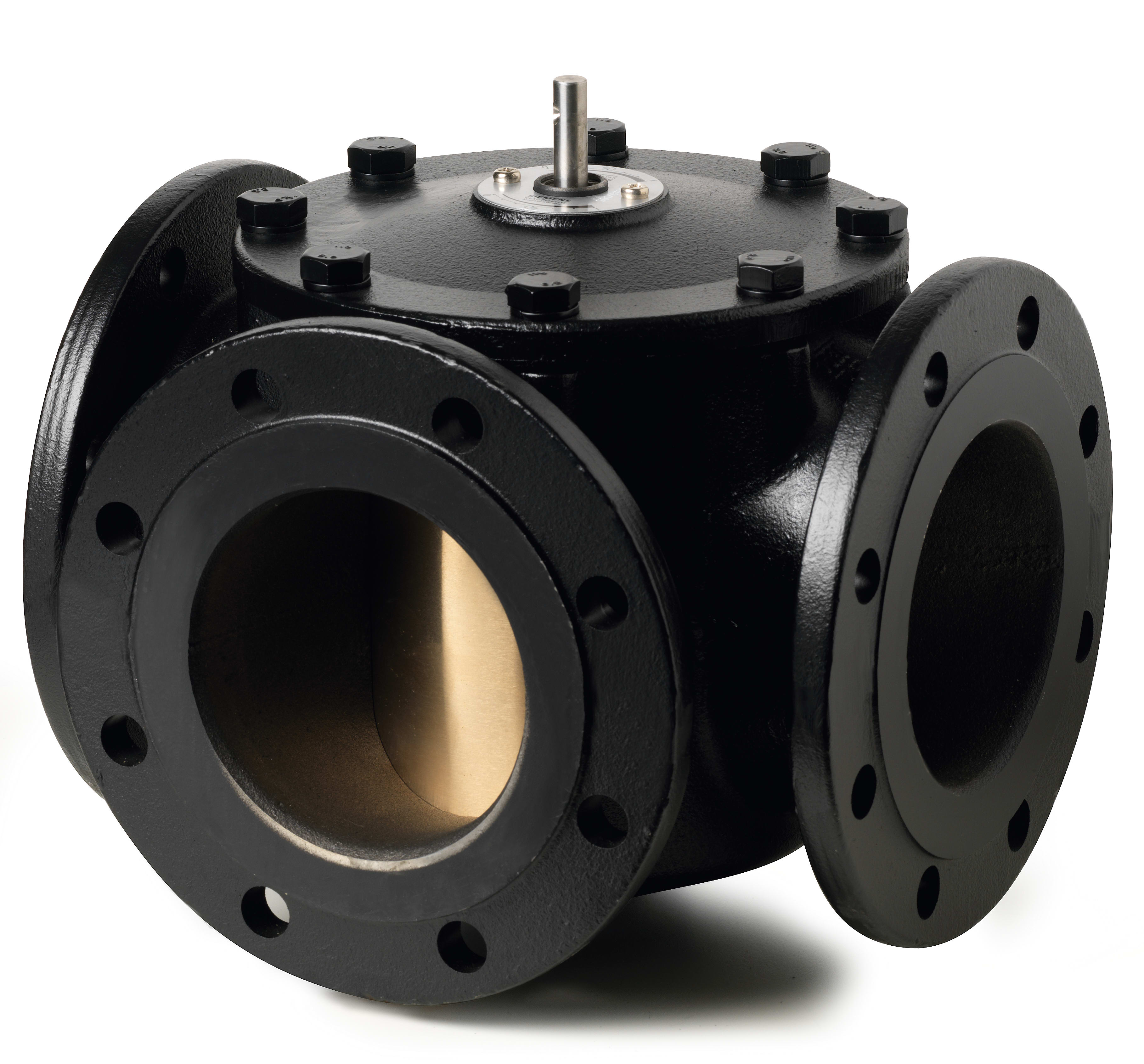

SIEMENS - Valvola 3 vie a settore DN65

diametro nominale:

DN 65

connessioni:

flangia

articolo stadio di pressione:

PN 6

max. pressione differenziale in posizione aperta:

0.3 bar

Valore Kvs:

63

livello di pressione flangia:

PN 6

caratteristiche del suolo:

lineare

diametro esterno tubo tutti i collegamenti:

76.1 mm

con pezzo a T per connettore a 4 vie:

No

metodo di installazione distributivo:

No

qualità del materiale:

ghisa GG 25 (GJL-250)

con raccordo di collegamento 1:

No

con raccordo di collegamento 2:

No

con raccordo di collegamento 3:

No

Trattamento superficie:

altri

perdita del valore Kv:

0.1 %

bypass valore Kvs:

63

Perdite del bypass valore Kvs:

0.1 %

caratteristiche del suolo bypass:

lineare

lunghezza di corsa:

90 mm

lunghezza collegamento 1:

100 mm

lunghezza operativa collegamento 1:

100 mm

lunghezza collegamento 2:

100 mm

lunghezza operativa collegamento 2:

100 mm

lunghezza collegamento 3:

100 mm

lunghezza operativa collegamento 3:

100 mm

senza assi:

83 mm
