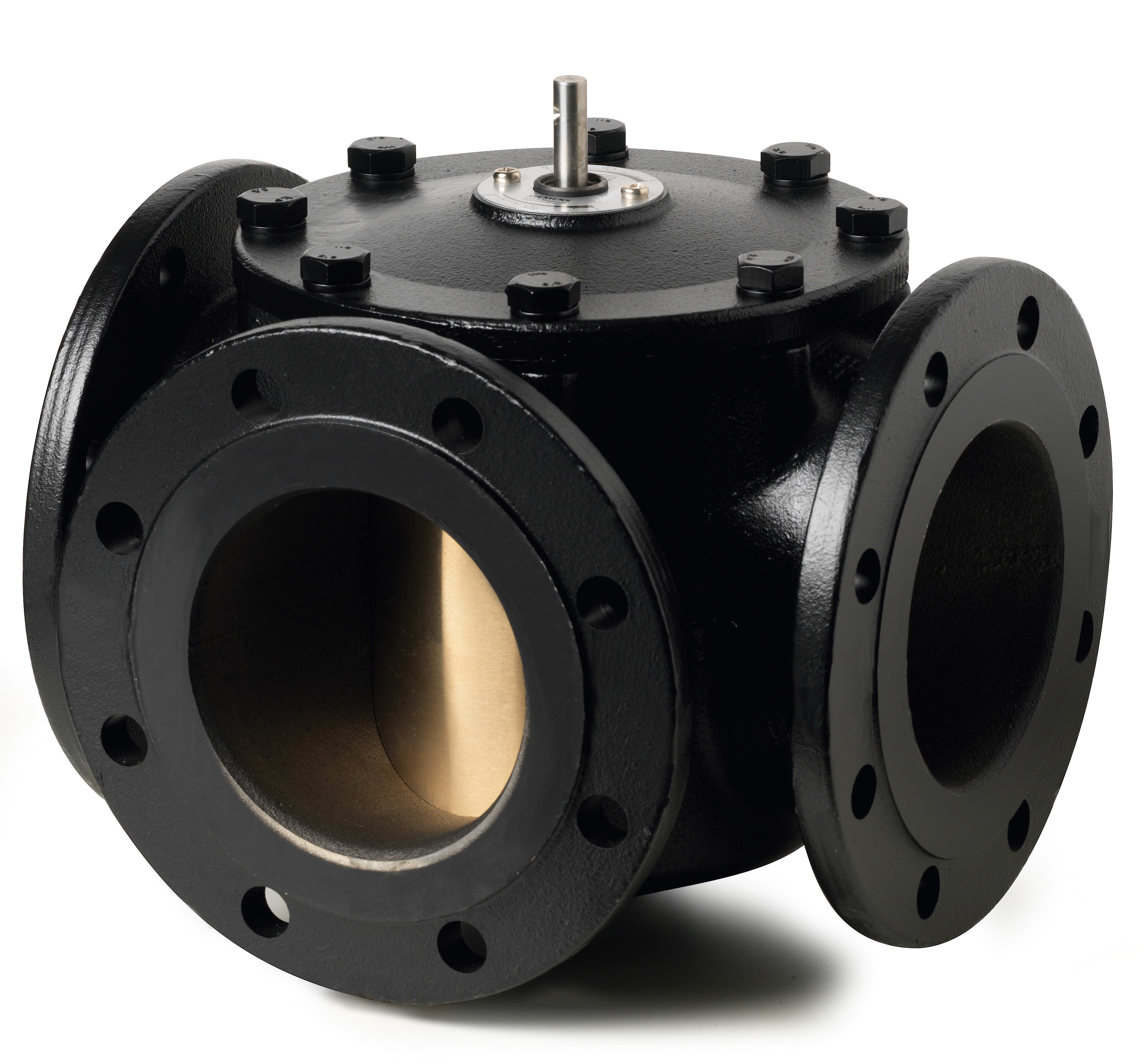

SIEMENS - Valvola 3 vie a settore DN100

Diametro nominale:

DN 100

Connessioni:

Flangia

Diametro esterno, tutti i collegamenti:

114.3 mm

Stadio di compressione articolo:

PN 6

Classe di compressione della flangia:

PN 6

Valore Kvs:

160

Curva caratteristica:

Lineare

Metodo di installazione, distributivo:

No

Con pezzo a T per il collegamento a 4 vie:

No

Qualità del materiale:

Ghisa EN-GJL-250 (GG 25)

Differenza di pressione massima in posizione aperta:

0.3 bar

Materiale del corpo:

Ghisa

Temperatura del fluido in esercizio continuo:

1÷120 °C

Con collegamento accoppiamento 1:

No

Con collegamento accoppiamento 2:

No

Con collegamento accoppiamento 3:

No

Perdita del KVS:

0.1 %

Valore KVS per bypass:

160

Curva caratteristica per bypass:

Lineare

Perdita del KVS per il bypass:

0.1 %

Protezione della superficie:

Altro

Lunghezza del collegamento 1:

130 mm

Lunghezza del collegamento 2:

130 mm

Altezza dell'asse:

108 mm

Lunghezza corsa:

90 mm

Lunghezza del collegamento 3:

130 mm

Lunghezza operativa del collegamento 1:

130 mm

Lunghezza operativa del collegamento 2:

130 mm

Lunghezza operativa del collegamento 3:

130 mm
