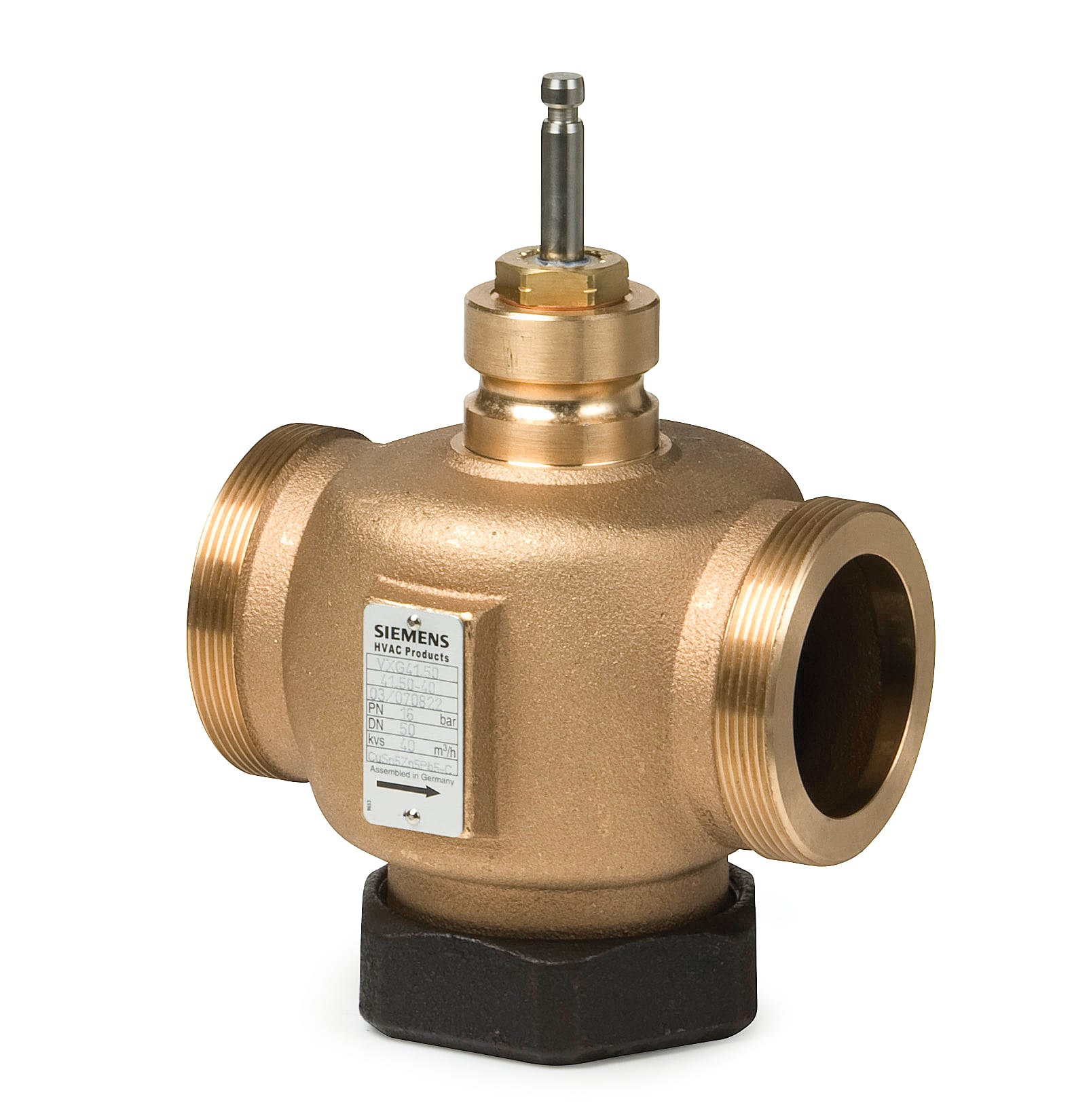

SIEMENS - VALVOLA 2 VIE SEDE/OTTURATORE DN15 PN16 FIL

Diametro nominale del collegamento 1:

DN15

Collegamento 1:

Filettatura esterna cilindrica BSPP-G (ISO 228-1)

Materiale del corpo:

Altro

Qualità del materiale:

Bronzo (Rg 5)

Collegamento 2:

Filettatura esterna cilindrica BSPP-G (ISO 228-1)

Con collegamento accoppiamento 1:

Sì

Diametro esterno collegamento 1:

21.3 mm

Diametro nominale del collegamento 2:

DN15

Valore Kvs:

0.63

Con punto di misura del flusso:

No

Curva caratteristica:

Equipercentuale

Controllo del flusso automatico:

No

Lunghezza corsa:

20 mm

Stadio di compressione articolo:

PN 16

Protezione della superficie:

Altro

Classe di compressione della flangia:

PN 16

Diametro esterno collegamento 2:

21.3 mm

Con collegamento accoppiamento 2:

Sì

Differenza di pressione massima in posizione aperta:

8 bar

Perdita del KVS:

0.02 %

Lunghezza del collegamento 1:

50 mm

Rapporto di controllo (SVO):

50 %

Lunghezza del collegamento 2:

50 mm

Altezza dell'asse:

122.5 mm

Lunghezza operativa del collegamento 1:

50 mm

Lunghezza operativa del collegamento 2:

50 mm
