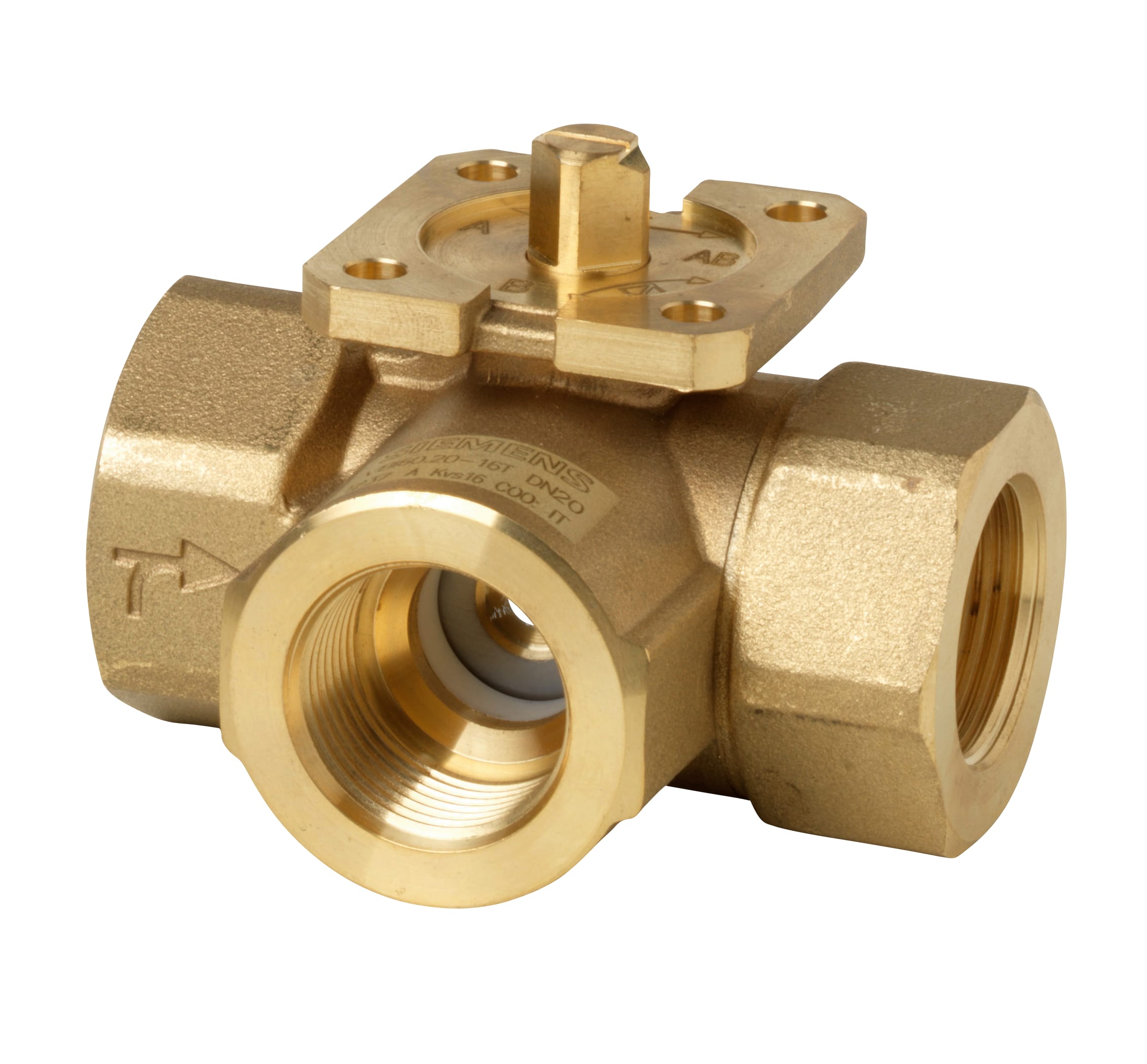

SIEMENS - Val. sfera 3 vie dev. T F/F DN20 PN40 KVS16

Diametro nominale:

DN20

Materiale del corpo:

Ottone

Collegamento 1:

Filettatura interna cilindrica BSPT-Rp (ISO 7-1)

Con collegamento accoppiamento 1:

No

Collegamento 2:

Filettatura interna cilindrica BSPT-Rp (ISO 7-1)

Collegamento 3:

Filettatura interna cilindrica BSPT-Rp (ISO 7-1)

Comando:

Motore elettrico

Passaggio totale:

Sì

Valore Kvs:

16

Massima differenza di pressione a 20°C:

3.5 bar

Temperatura del fluido in esercizio continuo:

-10÷120 °C

Lunghezza del collegamento 1:

40.2 mm

Qualità del materiale:

CuZn36Pb2As (CW602N)

Stadio di compressione articolo:

PN 40

Classe di compressione della flangia:

PN 40

Diametro esterno collegamento 1:

20 mm

Diametro esterno collegamento 2:

20 mm

Con collegamento accoppiamento 2:

No

Diametro esterno collegamento 3:

20 mm

Con collegamento accoppiamento 3:

No

Asettica:

No

Protezione della superficie:

Non trattato

Senza grasso:

No

Lunghezza del collegamento 2:

40.2 mm

Pressione di lavoro massima:

16 bar

Lunghezza del collegamento 3:

40.2 mm

Angolo lato 1 - lato 2:

90 °

Angolo lato 1 - lato 3:

90 °

Lunghezza operativa del collegamento 1:

40.2 mm

Lunghezza operativa del collegamento 2:

40.2 mm

Lunghezza operativa del collegamento 3:

40.2 mm
