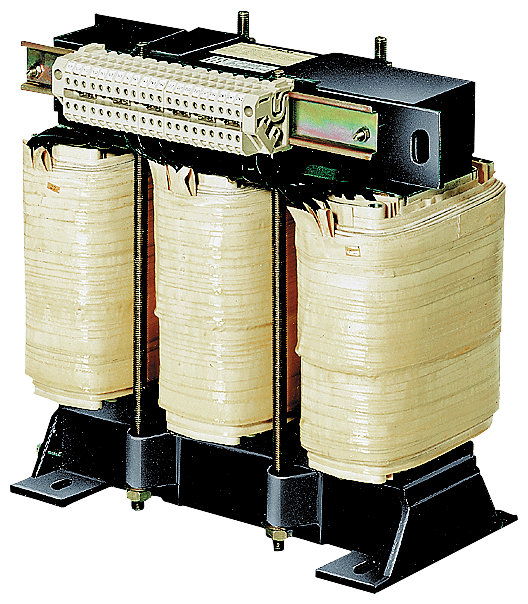

SIEMENS - Trasformatore, trifase PN/PN (kVA) 10/39, Upri (V) Y500-440-380 +/-20/D289-254-220

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione primaria 1 - 520 V
Tensione primaria 2 - 500 V
Tensione secondaria 1 - 400 V
Tensione primaria 5 - 440 V
Potenza nominale - 10000 VA

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

4001869905938

Codice Sacchi

SI4AU36328CC400HA0

Cod. produttore

4AU36328CC400HA0

Codice Metel

SIE4AU36328CC400HA0

Tensione primaria 1:

520 V

Tensione primaria 2:

500 V

Tensione secondaria 1:

400 V

Tensione primaria 5:

440 V

Potenza nominale:

10000 VA

Tensione secondaria 2:

230 V

Larghezza:

360 mm

Tensione primaria 3:

480 V

Tensione primaria 4:

460 V

Tensione primaria 6:

420 V

Tensione primaria 7:

400 V

Tensione primaria 8:

380 V

Tensione primaria 9:

360 V

Tensione primaria 10:

300 V

Tensione di corto circuito relativa Uk:

3.2 %

Altezza:

320 mm

Profondità:

268 mm

Trasformatore SITAS; fasi: 3; PN/PN (S6) (kVA): 10 /34,1; Upri (V): Y500-440-380+/-20/D289- 254-220+/-11; Usec (V): Y 400 / D 230; Isec (A): 14,4 ... 24,8; F (Hz): 50 ... 60; gruppo di collegamento/avvolgimento di schermatura: IIIIII0 /0; classe TA/ISO: 55/H; IP00; collegamento: morsetti a vite; montaggio: viti; EN 61558-2-1, -2-2, -2-4 >UL/CSA-recognized< >Trasformatore di comando< >Trasformatore di isolamento< I trasformatori trifase 4AU sono disponibili come trasformatori di isolamento, di sicurezza e di adattamento alla rete con diverse tensioni primarie e secondarie nonché gruppi di commutazione. La loro bassa corrente transitoria di inserzione li rende adatti per la "forma costruttiva senza fusibili", e questo con gli interruttori automatici SIRIUS 3RV.
