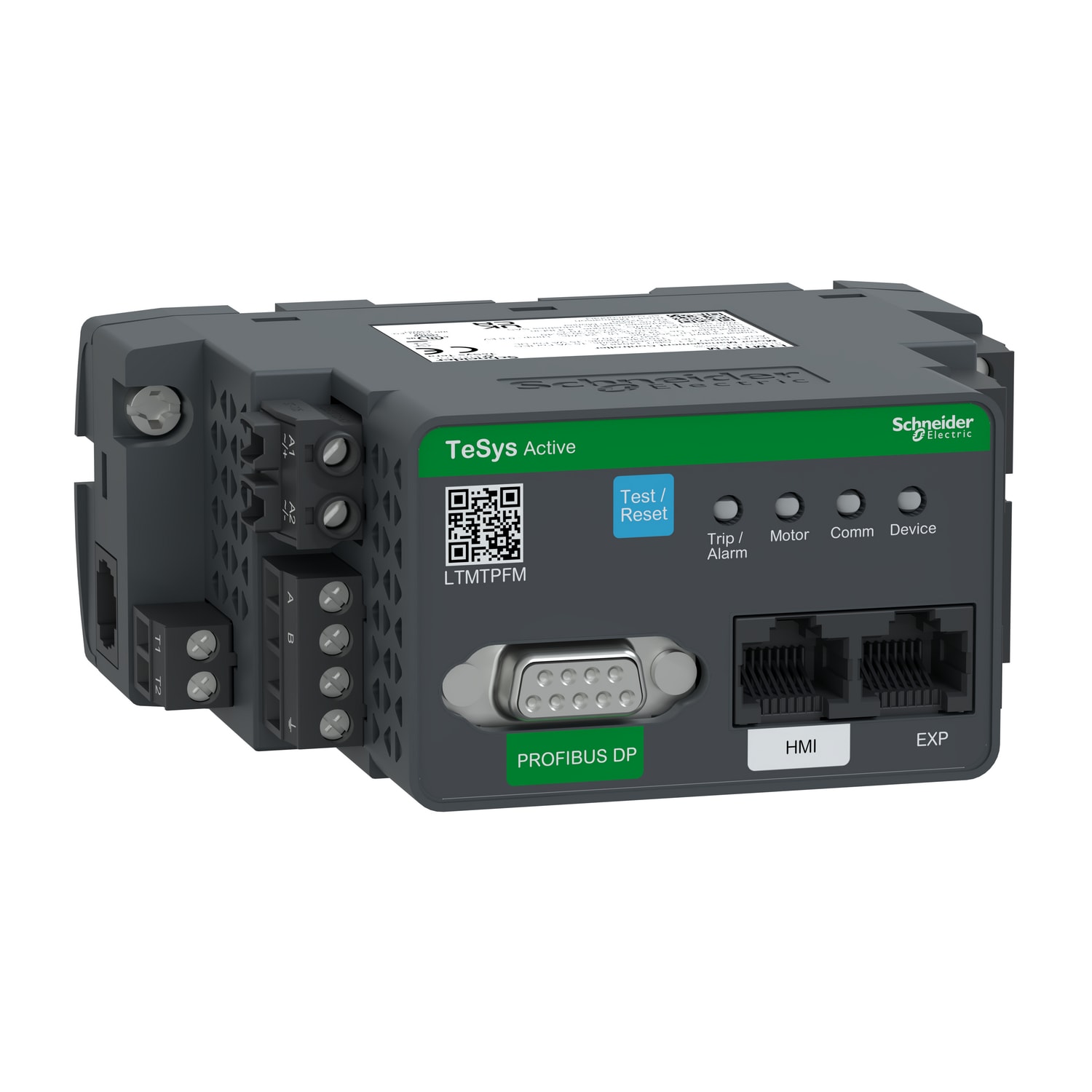

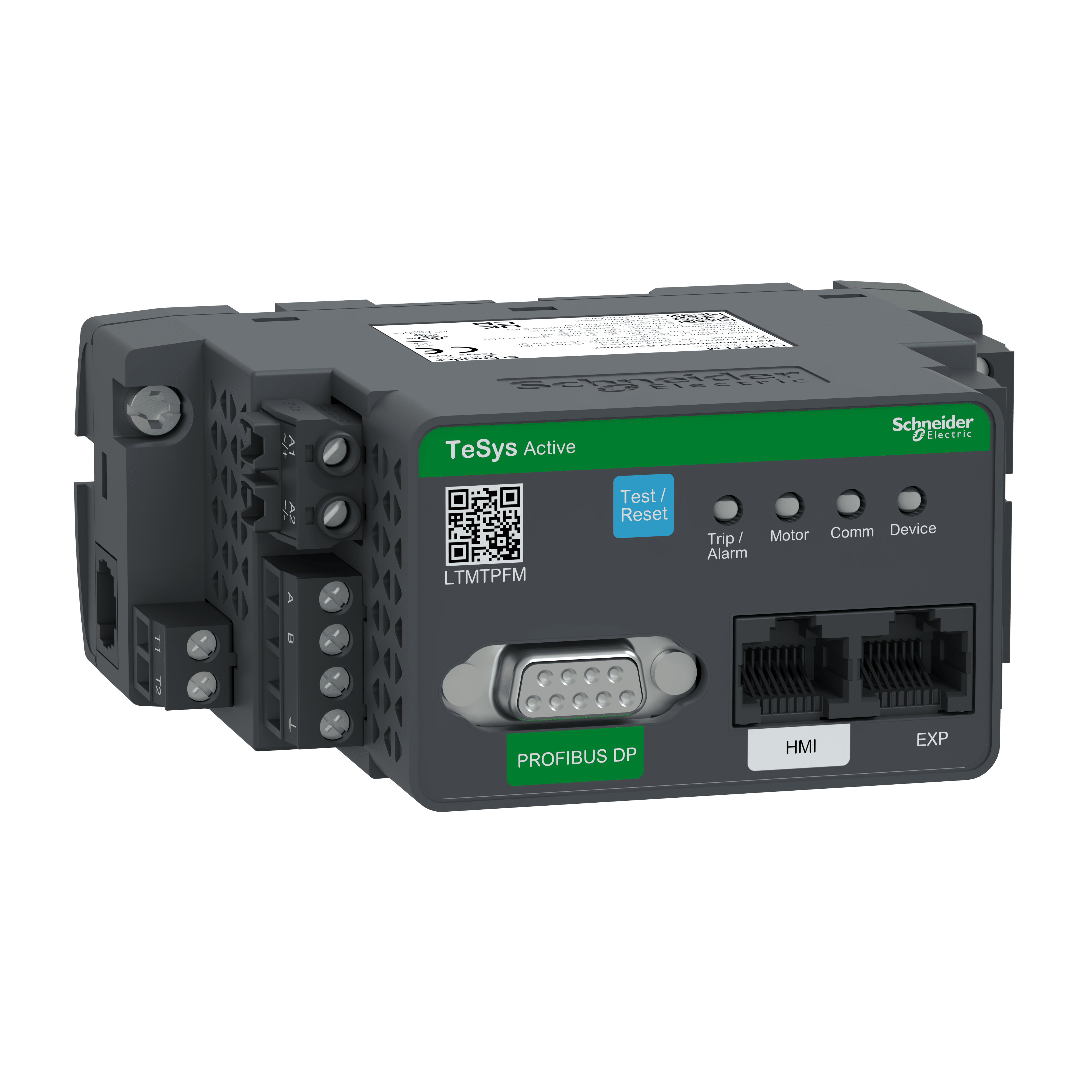

SCHNEIDER ELECTRIC - Unità principale di gestione motore, TeSys Tera, Profibus DP, 4 DI e 3 DO, alimentazione 100-240 V CA/CC

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tipo di tecnica di collegamento - Raccordo a vite
Tipo di tensione (tensione di alimentazione) - AC/DC
Tensione di alimentazione in AC 50 Hz - 100÷240 V
Tensione di alimentazione in AC 60 Hz - 100÷240 V
Tensione d'esercizio nominale ue per AC 50 Hz - 240 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606482184732

Codice Sacchi

TELTMTPFM

Cod. produttore

LTMTPFM

Codice Metel

SNRLTMTPFM

Tipo di tecnica di collegamento:

Raccordo a vite

Tipo di tensione (tensione di alimentazione):

AC/DC

Tensione di alimentazione in AC 50 Hz:

100÷240 V

Tensione di alimentazione in AC 60 Hz:

100÷240 V

Tensione d'esercizio nominale ue per AC 50 Hz:

240 V

Tensione d'esercizio nominale ue per DC:

240 V

Frequenza d'esercizio nominale:

50÷60 Hz

Modulo di rilevamento corrente:

Corrente d'esercizio nominale Ie:

2 A

Modulo di rilevamento della tensione:

Sì

Tipo di tensione del campo di misura:

AC/DC

Numero di ingressi digitali:

Ingresso per collegamento termistore:

Sì

Ingresso per rilevamento dispersione verso terra:

Sì

Ingresso per sensore di temperatura analogico:

Sì

Esecuzione collegamento elettrico per circuito corrente ausiliaria e:

Raccordo a vite

Tipo di interfaccia/connessione:

Modbus

Grado di protezione (IP):

IP54

Larghezza:

112 mm

Altezza:

45 mm

Profondità:

90 mm

Il sistema di gestione e protezione dei motori TeSys Tera è progettato per garantire prestazioni elevate, efficienza e connettività. Per alimentare questo controller si utilizza una tensione compresa tra 100 e 240 V CA/CC. Comunicazione PROFIBUS DP con servizi ciclici DP0 e servizi aciclici DP1 Questo modulo ha 4 ingressi digitali e 3 uscite digitali. Rilevamento della velocità di trasmissione 12 Mbit/s sul connettore di tipo D e 1,5 Mbit/s sul terminale. E forniscono protezione completa, controllo e capacità di monitoraggio per motori a induzione CA monofase e trifase fino a 810 A. Preavviso di potenziali problemi tramite allarmi intuitivi prima del viaggio. Connessione tramite una rete di comunicazione. Misura anche la corrente di terra con sensori di terra interni o esterni, la temperatura del motore e gli ingressi e le uscite per le varie modalità di controllo del motore, la gestione dei guasti rilevati e altre funzioni. Il controller dispone delle seguenti certificazioni: IEC, UL, cUL.
