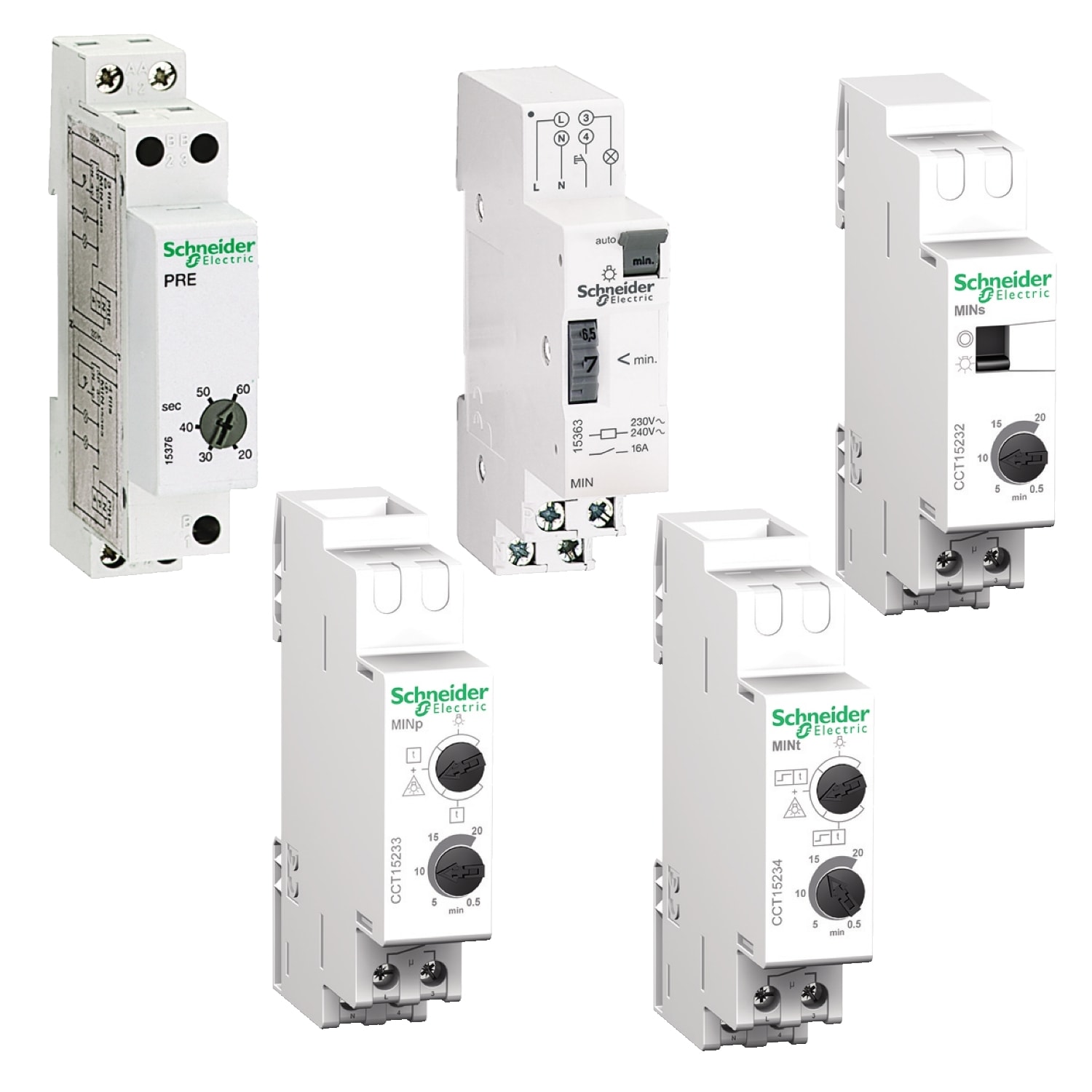

SCHNEIDER ELECTRIC - Temporizzatore luce-scale con preavviso MINp

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tipo di montaggio - Guida DIN
Funzione - Elettronico con preavviso di spegnimento
Ritardo di caduta - 0.5÷20 min
Tipo funzionamento - Circuito a 3 e 4 conduttori
Preavviso di spegnimento - Lampeggiante

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3303431062638

Codice Sacchi

TECCT15233

Cod. produttore

CCT15233

Codice Metel

SNRCCT15233

Tipo di montaggio:

Guida DIN

Funzione:

Elettronico con preavviso di spegnimento

Ritardo di caduta:

0.5÷20 min

Tipo funzionamento:

Circuito a 3 e 4 conduttori

Preavviso di spegnimento:

Lampeggiante

Commutazione ritardata:

Senza

Tipo di tensione (tensione di alimentazione):

Carico max. lampada a incandescenza:

3600 W

Numero contatti normalmente aperti (NA):

Numero contatti normalmente chiusi (NC):

Tensione di comando 1:

230 V

Tipo di tensione di comando 1:

Numero moduli DIN:

Profondità di incasso:

66 mm

Numero contatti di commutazione:

Frequenza della tensione di comando 1:

50÷60 Hz

Frequenza della tensione di comando 2:

50 Hz

Tensione di commutazione nominale:

16 A

Max. corrente di commutazione (cos phi = 0,6):

16 A

Funzione d'impulso di corrente selezionabile:

Tensione di alimentazione:

230 V

Carico max. della lampada fluorescente:

3600 VA

Carico max. della lampada fluorescente (circuito duo):

3600 VA

Carico max. della lampada fluorescente (compensazione parallela):

1200 VA

Il timer Acti 9 MINp consente la chiusura e l'apertura di un contatto in un tempo determinato. Fornisce inoltre l'avvertenza che l'illuminazione è in procinto di essere spenta mediante sfarfallio della luce luminosa (avvertenza di spegnimento). Il ritardo è regolabile da 0.5 a 20 min. Funzioni: tre modalità di funzionamento attivate dall'interruttore sul lato anteriore. Modalità timer con funzione di avviso di spegnimento integrata nel dispositivo. La lampada lampeggia 40 e 30 s prima della fine del ritardo. Modalità Timer senza funzione di avviso di spegnimento. Modalità permanente con illuminazione costante. Tensione nominale (Ue): 230 V AC, 50/60 Hz. Consumo <6 VA. Temperatura di funzionamento da -25 °C a +50 °C. Larghezza (moduli da 9 mm): 2. Classe di isolamento: classe II. Grado di protezione: IP20B. Valori nominali dei contatti in uscita 250 V: 16 A cos Phi 1. Ritardi (On e Off): regolabili da 0,5 a 20 min. Numero di canali: 1.
