SCHNEIDER ELECTRIC - Telaio modulare DLCR per cassa in metallo 135M 800X600X200

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Altezza - 755 mm
Larghezza - 555 mm
Profondità - 110 mm
Numero di barre DIN - 5
Numero di unità di divisione per ogni barra DIN - 27

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606480162626

Codice Sacchi

TENSYDLCR135

Cod. produttore

NSYDLCR135

Codice Metel

SNRNSYDLCR135

Altezza:

755 mm

Larghezza:

555 mm

Profondità:

110 mm

Numero di barre DIN:

Numero di unità di divisione per ogni barra DIN:

Tipo di copertura:

Con taglio

Con morsetti N-PE:

Sì

Con copertura:

Con piastra di montaggio:

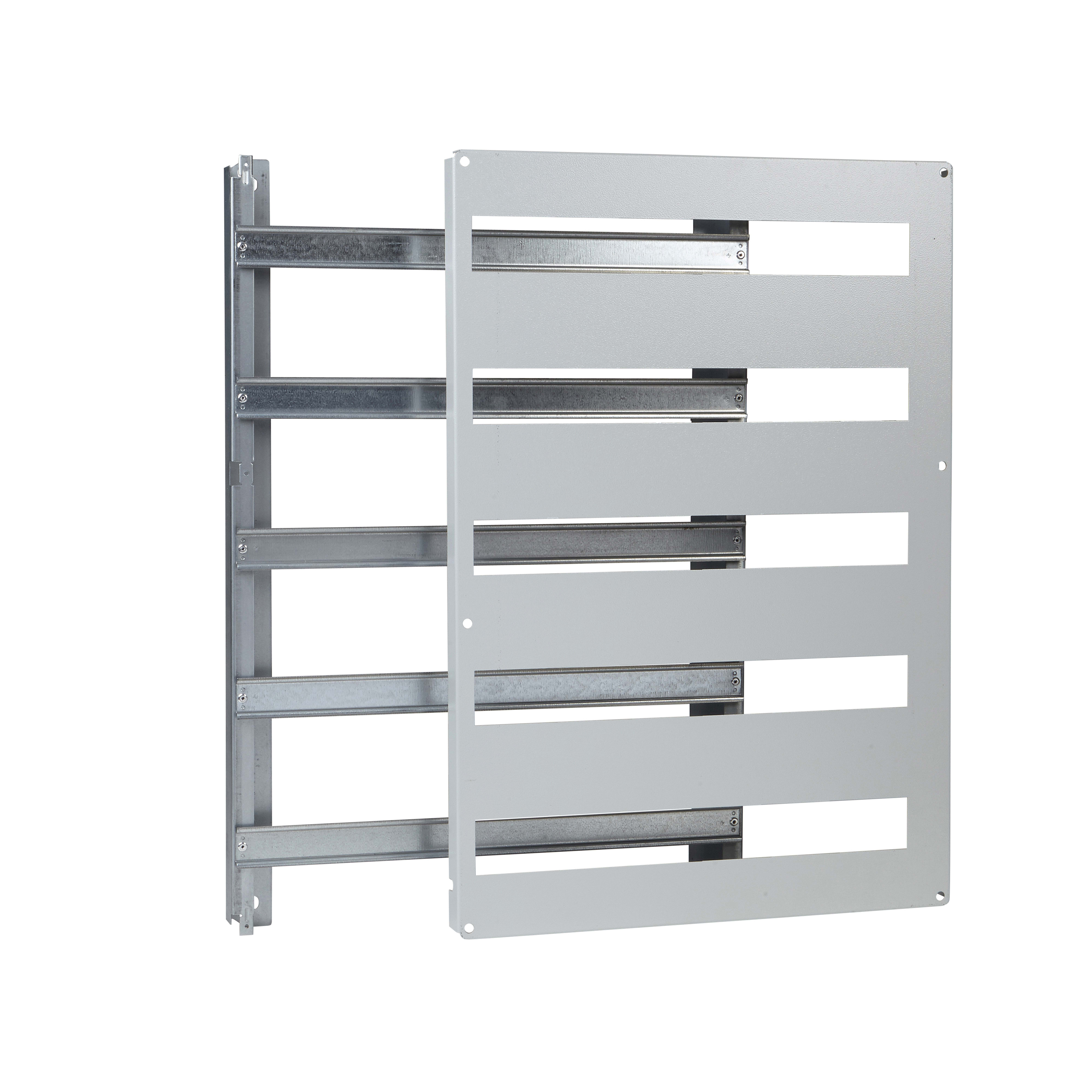

Telaio DL per armadi Spacial S3X e Spacial CRN Il telaio deve essere fissato sulla parte anteriore dell'armadio mediante elementi di fissaggio - sul retro con posizione dei supporti La larghezza è di 555 mm L'altezza è 755 mm La profondità è di 110 mm Il numero di moduli da 18 mm è 135 (1 modulo = 2 passi = 18 mm) Il numero di file orizzontali è 5 La profondità dello chassis può essere regolata in altezza da 40 a 85 mm per la guida DIN Il prodotto è realizzato in acciaio grigio (RAL 7035) La parte anteriore è di colore grigio (RAL 7035) Il numero di aperture è 5 Il kit è costituito da 1 struttura di telaio, 1 striscia neutro/terra 2 x 16 mm² 5 x 6 mm², 1 pannello frontale e 5 guide DIN da 35 mm La protezione anticorrosione è assicurata da un rivestimento in polvere di poliestere
