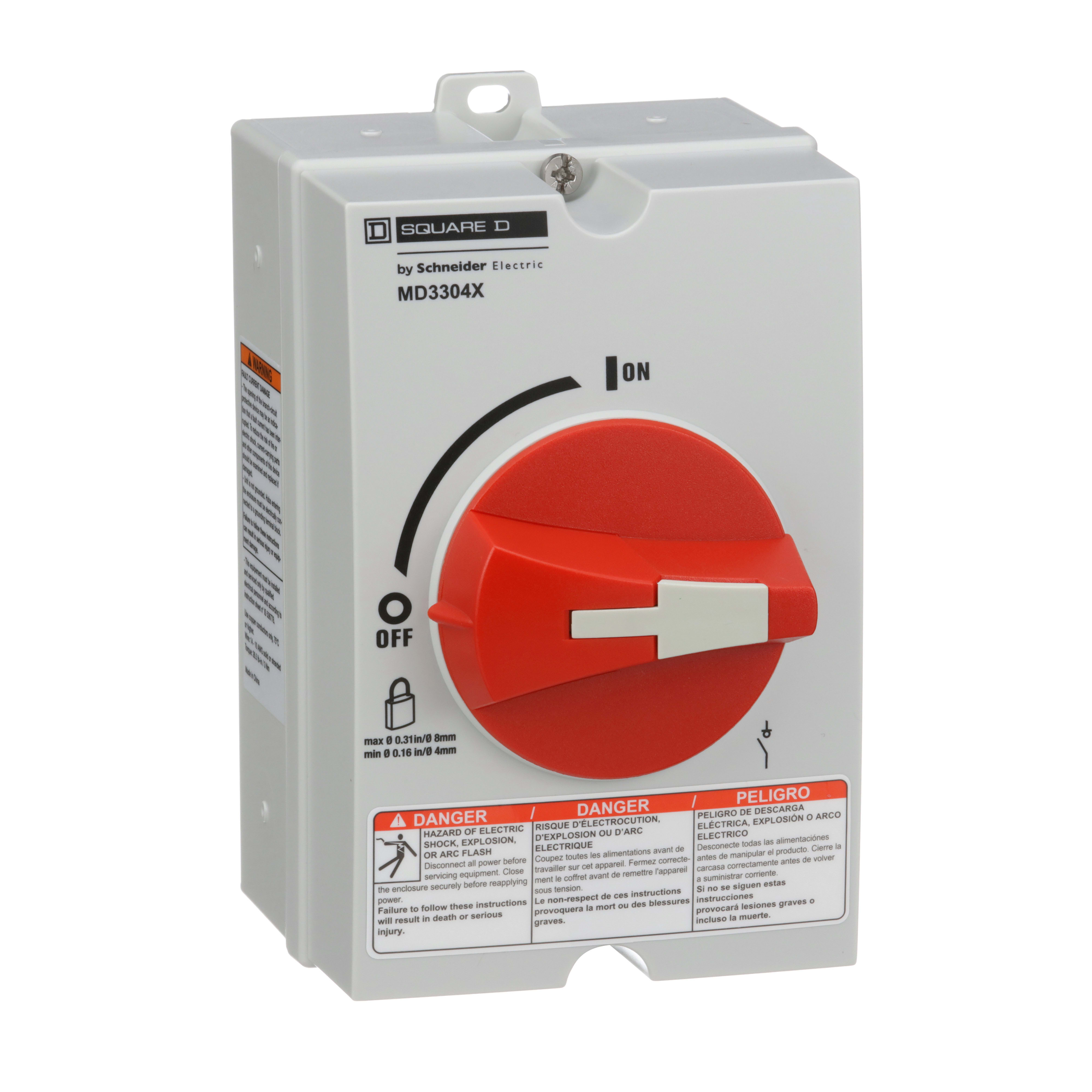

SCHNEIDER ELECTRIC - Switch Motor Disconnect 30A 3P NEMA 4X

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Corrente nominale permanente Iu - 30 A
Numero di poli - 3
Max. tensione d'esercizio nominale Ue per AC - 600 V
Esecuzione come interruttore di sicurezza - No
Tipo di collegamento circuito elettrico principale - Raccordo a vite

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606480190223

Codice Sacchi

TEMD3304X

Cod. produttore

MD3304X

Codice Metel

SNRMD3304X

Corrente nominale permanente Iu:

30 A

Numero di poli:

Max. tensione d'esercizio nominale Ue per AC:

600 V

Esecuzione come interruttore di sicurezza:

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Impugnatura coperchio

Adatto per installazione con sbarra collettrice:

Posizione dell'elemento di azionamento:

Davanti

Resistenza a corrente di breve durata Icw:

65 kA

Gli interruttori di disconnessione del motore MD sono omologati UL 508 Adatti per il controllo del motore ( UL File E164864) e sono conformi alla norma IEC 60947 3. È in un involucro NEMA 4X compatto adatto per l'uso in applicazioni NEMA 1, 3, 3R, 4, 4X e 12. Questo interruttore di disconnessione motore a tre poli da 30 A ha una classificazione di 7,5 HP a 240 VAC, una classificazione di 20 HP a 480 VAC e una classificazione 25 HP a 6000 VAC. L'interblocco della manopola rossa impedisce la rimozione della copertura quando l'interruttore è in posizione ON. Questo selettore di disconnessione motore MD ha un ingombro estremamente ridotto. È alto 6,38 pollici, largo 3,9 pollici e profondo 4,37. Il selettore è omologato UL ed è certificato CSA.

Dichiarazione RoHS

Scarica documento

Manuale d'installazione

Scarica documento

Scheda tecnica

Scarica documento
