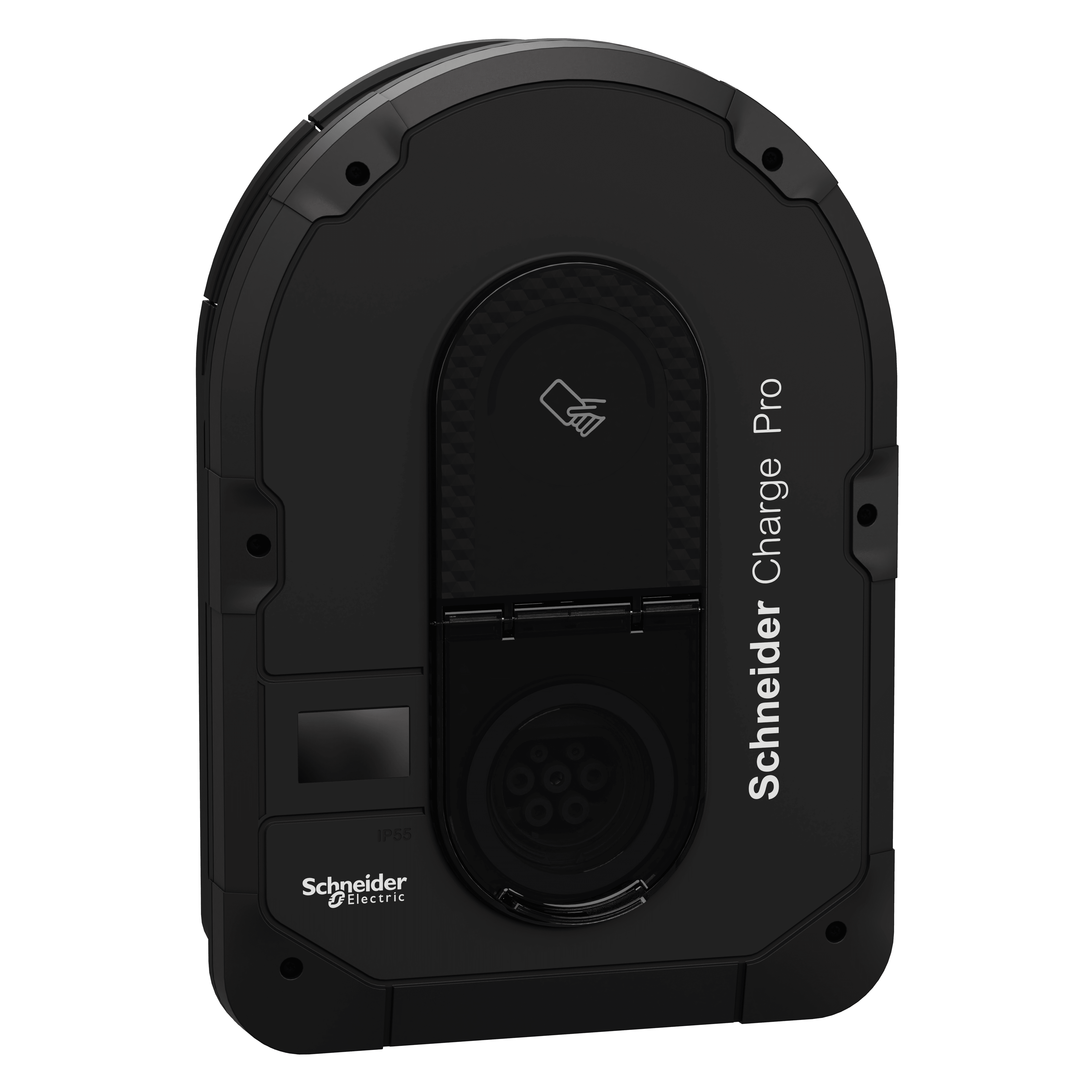

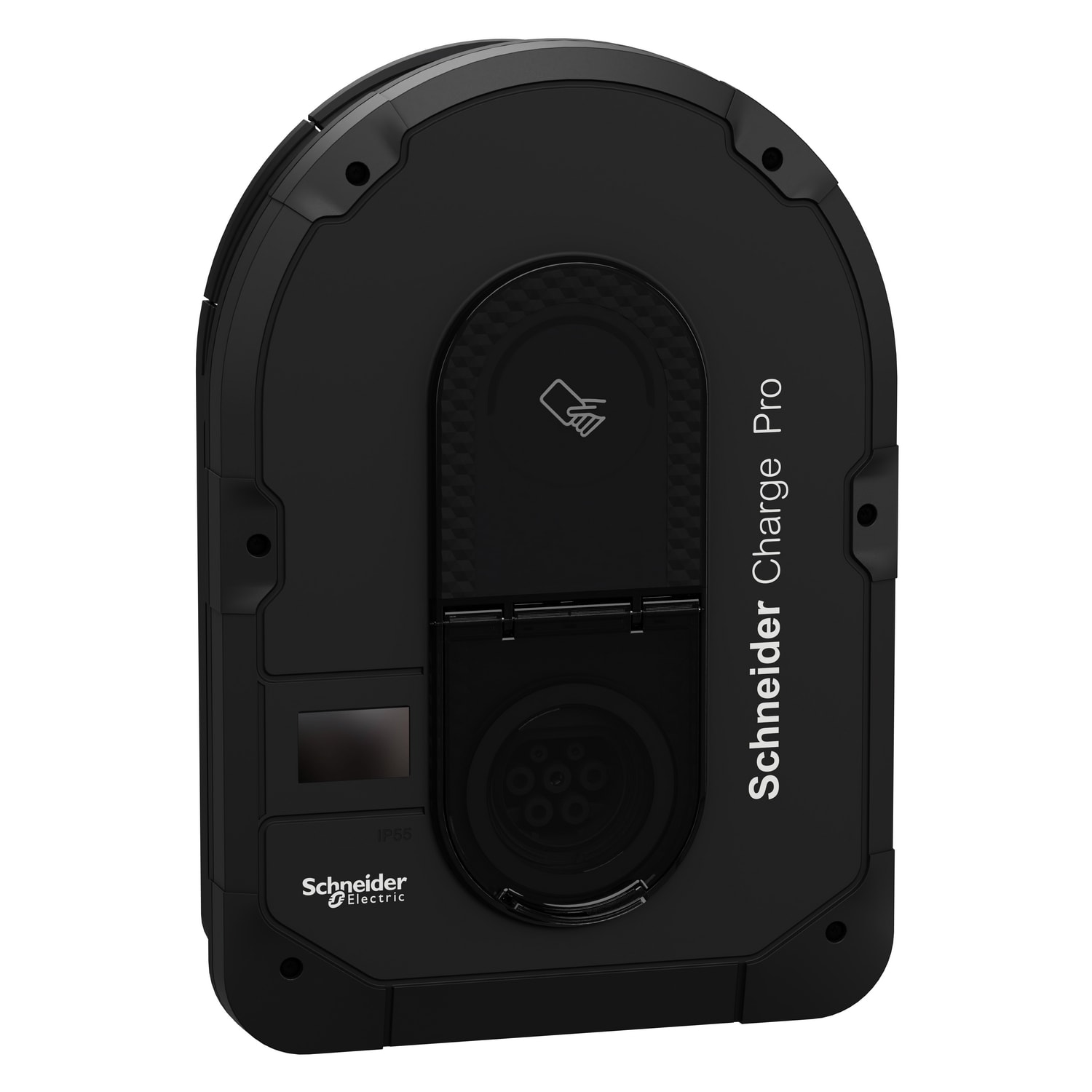

SCHNEIDER ELECTRIC - Stazione di ricarica, Schneider Charge Pro, 1P-3P, 1xT2S, 7,4-11-22kW, 10-32A, con MID e comunicazione con RS485

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione collegamento lato impianto - Altro
Potenza massima per punto di carica - 22 kW
Numero dei punti di carica - 1
Tensione d'ingresso - 220÷415 V
Adatto per montaggio a pavimento - Sì

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606487401209

Codice Sacchi

TEEVB4S22N40M

Cod. produttore

EVB4S22N40M

Codice Metel

SNREVB4S22N40M

Esecuzione collegamento lato impianto:

Altro

Potenza massima per punto di carica:

22 kW

Numero dei punti di carica:

Tensione d'ingresso:

220÷415 V

Adatto per montaggio a pavimento:

Sì

Frequenza:

50/60 Hz

Adatto per montaggio a parete:

Sì

Numero di connettori di carica tipo 2:

Numero di connettori di carica tipo 2 CCS:

Numero di prese di carica tipo 2:

Grado di protezione (IP):

IP55

Tipo di tensione (tensione di alimentazione):

Tensione d'uscita in AC 50 Hz:

220÷415 V

Tensione d'uscita in AC 60 Hz:

220÷415 V

Max. corrente d'uscita in AC 50 Hz:

32 A

Max. corrente d'uscita in AC 60 Hz:

32 A

Potenza allacciata nominale:

22 kW

Adatto per montaggio del tubo:

Larghezza:

292 mm

Portatile:

Altezza:

418 mm

Profondità:

136 mm

Numero di connettori di carica tipo 1:

Numero di connettori di carica tipo 1 CCS:

Con disgiuntore:

Numero di connettori di carica GB AC:

Numero di connettori di carica GB DC:

Numero di prese di carica GB:

Numero di prese di carica tipo 3:

Con contatore d'energia:

Sì

Numero di connettori di carica CHAdeMO:

Rilevamento della corrente di guasto CC:

Sì

Numero di prese CEE (IEC 60309):

Numero di prese domestiche:

Con scatola di connessione (HAK):

Può essere collegato in rete come master:

Con modulo di protezione da sovratensione:

Numero di disgiuntori differenziali tipo A:

Collegabile in rete tramite LAN:

Sì

Collegabile in rete tramite Wi-Fi:

Sì

Numero di disgiuntori differenziali tipo B:

Con display:

Conforme alla legislazione sulla calibrazione:

Materiale del corpo:

Plastica

Resistenza agli urti:

IK10

Adatto per la gestione dinamica del carico:

Sì

Versione openchargepointprotocoll (Ocpp):

1.6

Funzionamento e configurazione tramite app:

Sì

Esportazione dei registri di ricarica:

Sì

Cavo di ricarica bloccabile in modo permanente sul dispositivo di ric:

Sì

Con contatore di energia conforme a mid:

Sì

Compatibile con Apple HomeKit:

Standard di comunicazione mobile 4G (LTE):

Plug and charge (ISO 15118):

Rilevamento della saldatura del contattore:

Sì

Compatibile con Google Assistant:

Compatibile con Amazon Alexa:

Può essere collegato in rete come estensione:

Supporto disponibile IFTTT:

NFC (Near Field Communication):

Sì

Standard di comunicazione mobile 5G:

Con lettore scheda RFID integrato:

Sì

Backend incluso nella fornitura:

Con interruttore a chiave:

Gestione del carico statico integrata:

Sezione conduttore collegabile:

6 mm²

Questo prodotto Schneider Charge Pro è una stazione di ricarica da parete per tutti i veicoli elettrici, conforme allo standard IEC61851-1. Può anche essere fissato a terra su un piedistallo e può essere installato sia in ambienti interni che esterni. Il grado di protezione IP è IP55. Il grado di protezione IK è IK10. La temperatura di esercizio è compresa tra -30°C e 50°C. Il tipo di uscita è una presa T2S, fissata sul fronte della stazione. La potenza nominale in uscita dipende dalla modalità di alimentazione del prodotto. È di 7,4 kW quando alimentato monofase con una corrente di carica nominale di 32 A a 230 V (da 220 V a 240 V) con una frequenza di 50/60 Hz. È anche 11 kW o 22 kW quando alimentato trifase con una corrente di carica nominale rispettivamente di 16 A o 32 A sotto 400 V (da 380 V a 415 V) con una frequenza di 50/60 Hz. Può essere utilizzato con un sistema di messa a terra TN-S, TN-C, TT o IT 230. La stazione di ricarica è facile da installare e mettere in servizio. È consigliato sia a casa che per le flotte. Le dimensioni sono (L) 292 mm x (A) 418 mm x (P) 136 mm. Il peso del prodotto è di 3 kg. Il colore è nero (RAL 9005). È dotato di una protezione integrata contro la corrente continua residua (RDC-DD come dispositivo di rilevamento della corrente continua residua). Sono inclusi anche un contatore MID, un modulo Wi-Fi e 2 moduli di interfaccia Ethernet. È possibile configurare con eSetup l'assenza di controllo degli accessi o il controllo tramite badge o scheda di autenticazione RFID per l'utilizzo della stazione di ricarica per caricare un veicolo elettrico. Un pulsante bianco consente di attivare una connessione Wi-Fi diretta, che viene quindi utilizzata per collegarsi all'app mobile eSetup per la configurazione. Un LED cambia colore tra rosso, verde, blu, bianco e arancione per indicare lo stato di carica direttamente sulla stazione di ricarica. La stazione di ricarica può comunicare con il Misuratore tramite il protocollo Modbus RS485 Questo permette di regolare in tempo reale la potenza massima assegnata al veicolo elettrico in carica, in base al consumo del resto dei carichi presenti in casa e di adattare la ricarica in base alla potenza disponibile. Il protocollo di comunicazione OCPP 1.6J può essere utilizzato per collegarsi al dispositivo di supervisione/al cloud di terze parti. Può anche essere collegato al router di casa, tramite Wi-Fi o cavo Ethernet RJ45.
