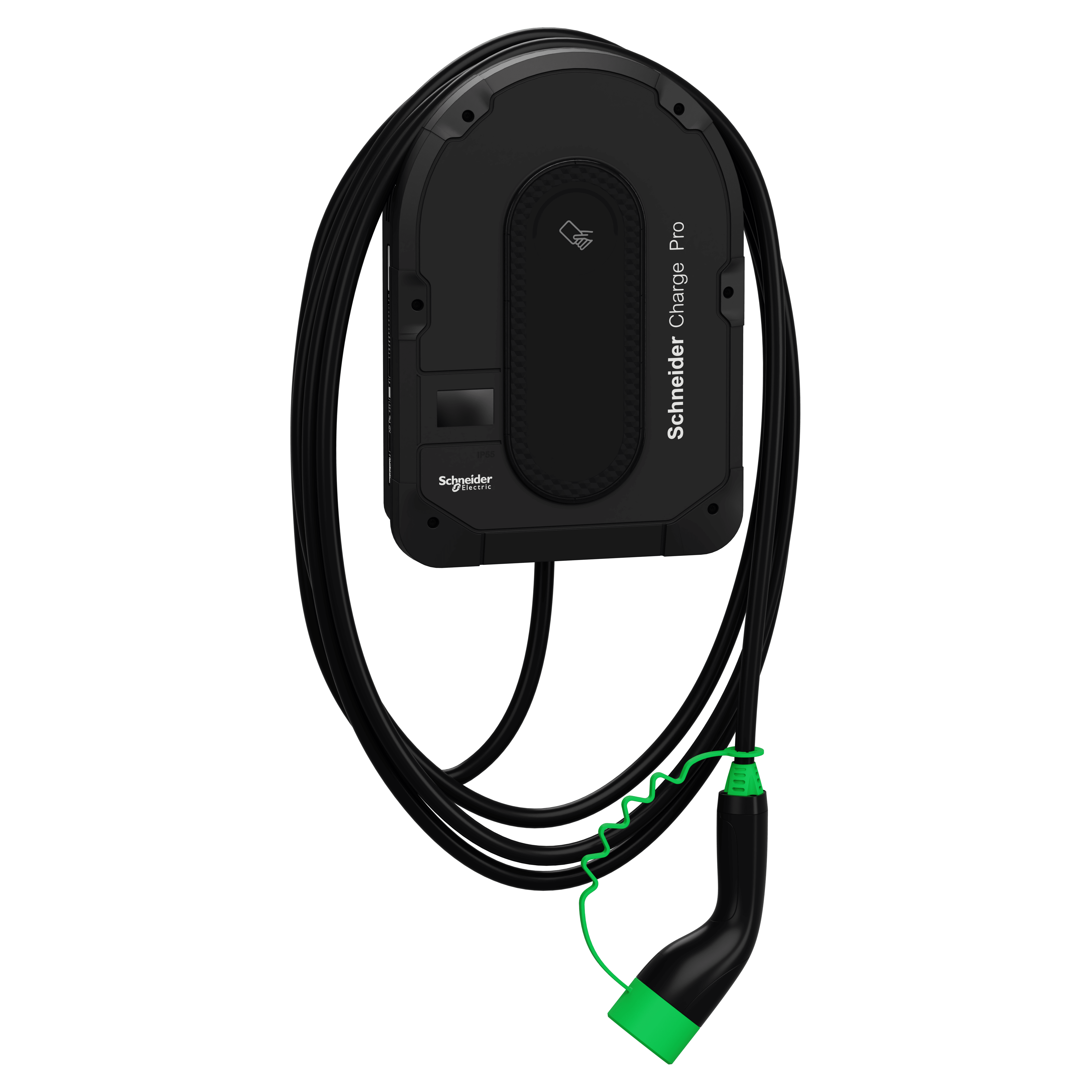

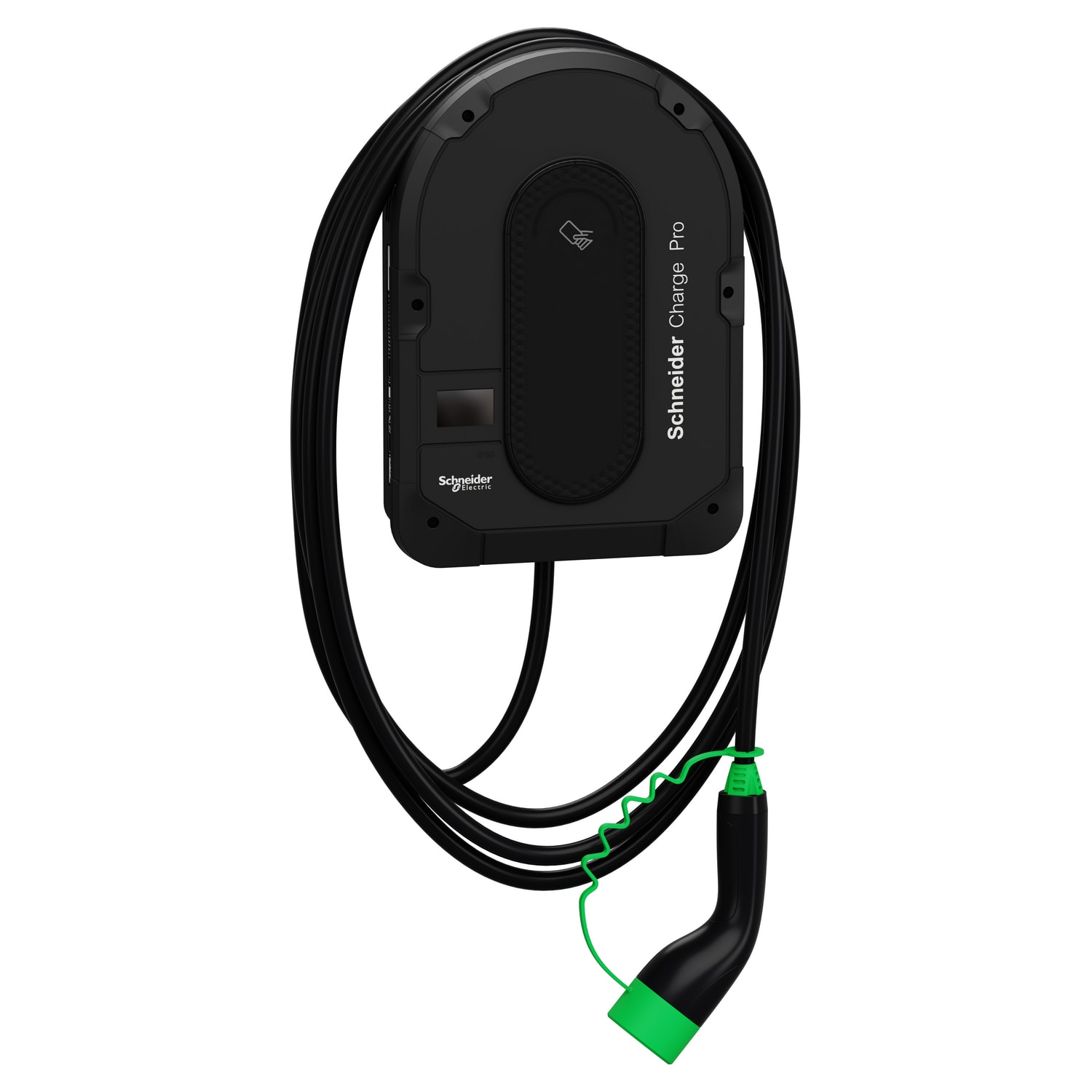

SCHNEIDER ELECTRIC - Stazione di ricarica, Schneider Charge Pro, 1P-3P, 1xCavo Integrato, 7,4-11-22kW, 10-32A, con MID e modem 4G

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione collegamento lato impianto - Altro
Tipo di tensione (tensione di alimentazione) - AC
Tensione d'ingresso - 220÷415 V
Frequenza - 50/60 Hz
Potenza allacciata nominale - 22 kW

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606487401261

Codice Sacchi

TEEVB4S22NC0MG

Cod. produttore

EVB4S22NC0MG

Codice Metel

SNREVB4S22NC0MG

Esecuzione collegamento lato impianto:

Altro

Tipo di tensione (tensione di alimentazione):

Tensione d'ingresso:

220÷415 V

Frequenza:

50/60 Hz

Potenza allacciata nominale:

22 kW

Tensione d'uscita in AC 50 Hz:

220÷415 V

Tensione d'uscita in AC 60 Hz:

220÷415 V

Max. corrente d'uscita in AC 50 Hz:

32 A

Max. corrente d'uscita in AC 60 Hz:

32 A

Numero dei punti di carica:

Potenza massima per punto di carica:

22 kW

Adatto per montaggio a pavimento:

Sì

Adatto per montaggio a parete:

Sì

Adatto per montaggio del tubo:

Portatile:

Larghezza:

292 mm

Altezza:

418 mm

Profondità:

119 mm

Numero di connettori di carica tipo 1:

Numero di connettori di carica tipo 1 CCS:

Numero di connettori di carica tipo 2:

Numero di connettori di carica tipo 2 CCS:

Numero di prese di carica tipo 2:

Numero di connettori di carica GB AC:

Numero di connettori di carica GB DC:

Numero di prese di carica GB:

Numero di prese di carica tipo 3:

Numero di connettori di carica CHAdeMO:

Numero di prese CEE (IEC 60309):

Con scatola di connessione (HAK):

Numero di prese domestiche:

Con modulo di protezione da sovratensione:

Numero di disgiuntori differenziali tipo A:

Lunghezza del cavo di ricarica:

7 m

Cavo di ricarica bloccabile in modo permanente sul dispositivo di ric:

Sì

Numero di disgiuntori differenziali tipo B:

Rilevamento della corrente di guasto CC:

Sì

Rilevamento della saldatura del contattore:

Sì

Con disgiuntore:

Può essere collegato in rete come master:

Può essere collegato in rete come estensione:

Collegabile in rete tramite LAN:

Sì

Collegabile in rete tramite Wi-Fi:

Sì

Standard di comunicazione mobile 4G (LTE):

Sì

Standard di comunicazione mobile 5G:

Con contatore d'energia:

Sì

Con interruttore a chiave:

Con lettore scheda RFID integrato:

Sì

NFC (Near Field Communication):

Sì

Gestione del carico statico integrata:

Adatto per la gestione dinamica del carico:

Sì

Versione openchargepointprotocoll (Ocpp):

1.6

Plug and charge (ISO 15118):

Con display:

Materiale del corpo:

Plastica

Grado di protezione (IP):

IP55

Resistenza agli urti:

IK10

Compatibile con Apple HomeKit:

Compatibile con Google Assistant:

Compatibile con Amazon Alexa:

Supporto disponibile IFTTT:

Funzionamento e configurazione tramite app:

Sì

Esportazione dei registri di ricarica:

Sì

Sezione conduttore collegabile:

6 mm²

Backend incluso nella fornitura:

Con contatore di energia conforme a mid:

Sì

Conforme alla legislazione sulla calibrazione:

Questo prodotto Schneider Charge Pro è una stazione di ricarica da parete per tutti i veicoli elettrici, conforme allo standard IEC61851-1. Può anche essere fissato a terra su un piedistallo e può essere installato sia in ambienti interni che esterni. Il grado di protezione IP è IP55. Il grado di protezione IK è IK10. La temperatura di esercizio è compresa tra -30°C e 50°C. Il tipo di uscita è un cavo da 7 m collegato alla base della stazione e dotato all'estremità di una presa T2 installata sul fondo della stazione. La potenza nominale in uscita dipende dalla modalità di alimentazione del prodotto. È di 7,4 kW quando alimentato monofase con una corrente di carica nominale di 32 A a 230 V (da 220 V a 240 V) con una frequenza di 50/60 Hz. È anche 11 kW o 22 kW quando alimentato trifase con una corrente di carica nominale rispettivamente di 16 A o 32 A sotto 400 V (da 380 V a 415 V) con una frequenza di 50/60 Hz. Può essere utilizzato con un sistema di messa a terra TN-S, TN-C, TT o IT 230. La stazione di ricarica è facile da installare e mettere in servizio. È consigliato sia a casa che per le flotte. Le dimensioni sono (L) 292 mm x (A) 418 mm x (P) 119 mm. Il peso del prodotto è di 7 kg. Il colore è nero (RAL 9005). È dotato di una protezione integrata contro la corrente continua residua (RDC-DD come dispositivo di rilevamento della corrente continua residua). Sono inclusi anche un contatore MID, un modulo Wi-Fi, un modem 4G e 2 moduli di interfaccia Ethernet. È possibile configurare con eSetup l'assenza di controllo degli accessi o il controllo tramite badge o scheda di autenticazione RFID per l'utilizzo della stazione di ricarica per caricare un veicolo elettrico. Un pulsante bianco consente di attivare una connessione Wi-Fi diretta, che viene quindi utilizzata per collegarsi all'app mobile eSetup per la configurazione. Un LED cambia colore tra rosso, verde, blu, bianco e arancione per indicare lo stato di carica direttamente sulla stazione di ricarica. Il protocollo di comunicazione OCPP 1.6J può essere utilizzato per collegarsi al dispositivo di supervisione/al cloud di terze parti. Può anche essere collegato al router di casa, tramite Wi-Fi o cavo Ethernet RJ45.
