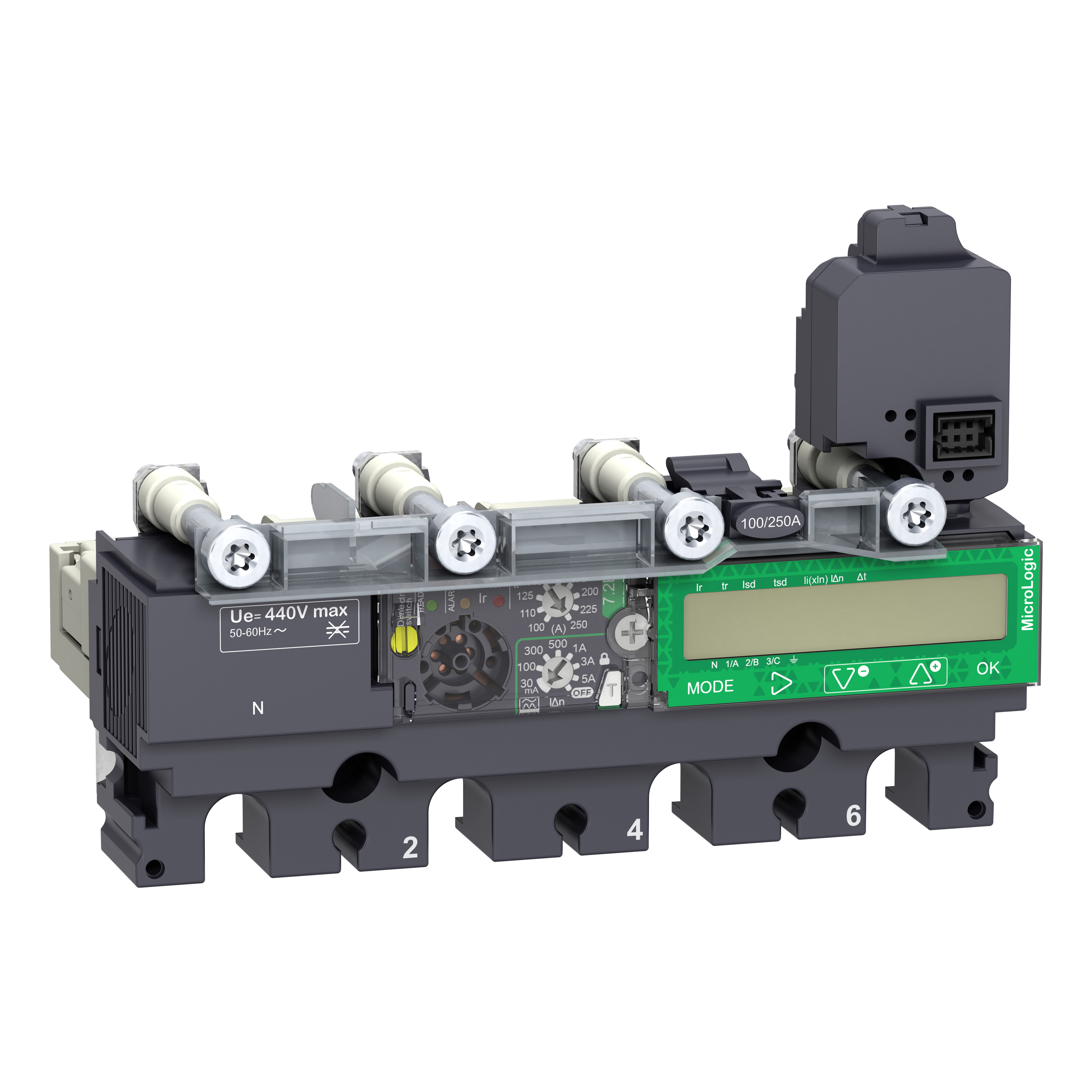

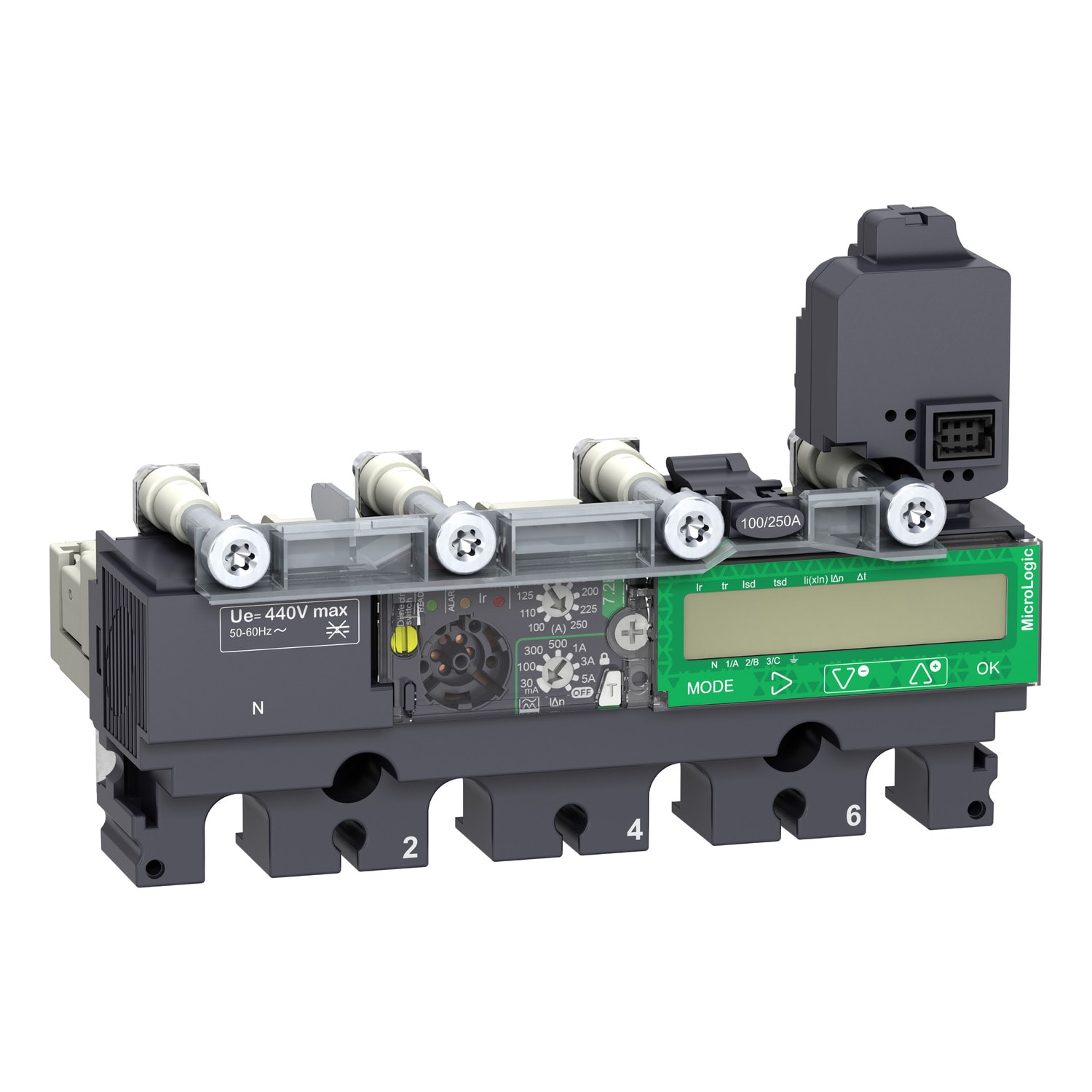

SCHNEIDER ELECTRIC - Sganciatore MicroLogic Vigi 7.2E AL, ComPacT NSX 100-250, 4P, protezioni di base, allarme differenziale, misuratore di energia, 40A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione sganciatore di sovraccarico - 18÷40 A
Numero di poli - 4
Corrente nominale permanente Iu - 40 A
Funzione dell'attivatore di corto circuito - Ritardato
Con funzione di protezione dalle dispersioni verso terra - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481994004

Codice Sacchi

TEC1047A040

Cod. produttore

C1047A040

Codice Metel

SNRC1047A040

Intervallo di regolazione sganciatore di sovraccarico:

18÷40 A

Numero di poli:

Corrente nominale permanente Iu:

40 A

Funzione dell'attivatore di corto circuito:

Ritardato

Con funzione di protezione dalle dispersioni verso terra:

Esecuzione protezione motore:

Sganciatore elettronico

Tensione di commutazione nominale:

40 A

Campo di corrente cortocircuito ritardato:

27÷400 A

Campo di corrente cortocircuito non ritardato:

60÷600 A

Alimentazione elettrica esterna necessaria:

Sì

Tipo di tensione (tensione di alimentazione):

Tensione di alimentazione DC:

24 V

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Tipo di tensione d'esercizio:

Tensione d'esercizio in AC 50 Hz:

440 V

Tensione d'esercizio in AC 60 Hz:

440 V

Larghezza:

139.7 mm

Altezza:

96.9 mm

Profondità:

90.3 mm

Questo Micrologic 7.2 E AL (energia) è uno sganciatore elettronico 4d a 4 poli utilizzato sugli interruttori ComPacT NSX 100/160/250. Questo sganciatore elettronico con corrente nominale di 40 A è la scelta ottimale per tutte le applicazioni standard e specifiche. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea contro i cortocircuiti. MicroLogic 7.2 E AL fornisce un allarme differenziale senza sgancio disponibile sulla morsettiera. MicroLogic 7.2 E AL indica sovraccarichi con LED di allarme. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. MicroLogic 7.2 E AL è dotato di un display che permette la misurazione dell'energia e settaggi di precisione. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.

Dichiarazione EPD (Environmental Prod Declaration)

Scarica documento

Dichiarazione RoHS

Scarica documento

Manuale d'installazione

Scarica documento

Manuale d'uso

Scarica documento

Scheda tecnica

Scarica documento

Dichiarazione DOC CE (Declaration of conformity)

Scarica documento
