SCHNEIDER ELECTRIC - Sganciatore MicroLogic Vigi 4.3AL, ComPacT NSX 630, 3 poli, protezioni elettroniche di base, allarme differenziale, 570A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione protezione motore - Sganciatore elettronico
Numero di poli - 3
Corrente nominale permanente Iu - 570 A
Tensione di commutazione nominale - 570 A
Intervallo di regolazione sganciatore di sovraccarico - 250÷570 A

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481994288

Codice Sacchi

TEC6334A570

Cod. produttore

C6334A570

Codice Metel

SNRC6334A570

Esecuzione protezione motore:

Sganciatore elettronico

Numero di poli:

Corrente nominale permanente Iu:

570 A

Tensione di commutazione nominale:

570 A

Intervallo di regolazione sganciatore di sovraccarico:

250÷570 A

Funzione dell'attivatore di corto circuito:

Ritardato

Campo di corrente cortocircuito ritardato:

375÷5700 A

Campo di corrente cortocircuito non ritardato:

6900 A

Con funzione di protezione dalle dispersioni verso terra:

Alimentazione elettrica esterna necessaria:

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Tipo di tensione d'esercizio:

Tensione d'esercizio in AC 50 Hz:

440 V

Tensione d'esercizio in AC 60 Hz:

440 V

Larghezza:

139.7 mm

Altezza:

136.2 mm

Profondità:

112.6 mm

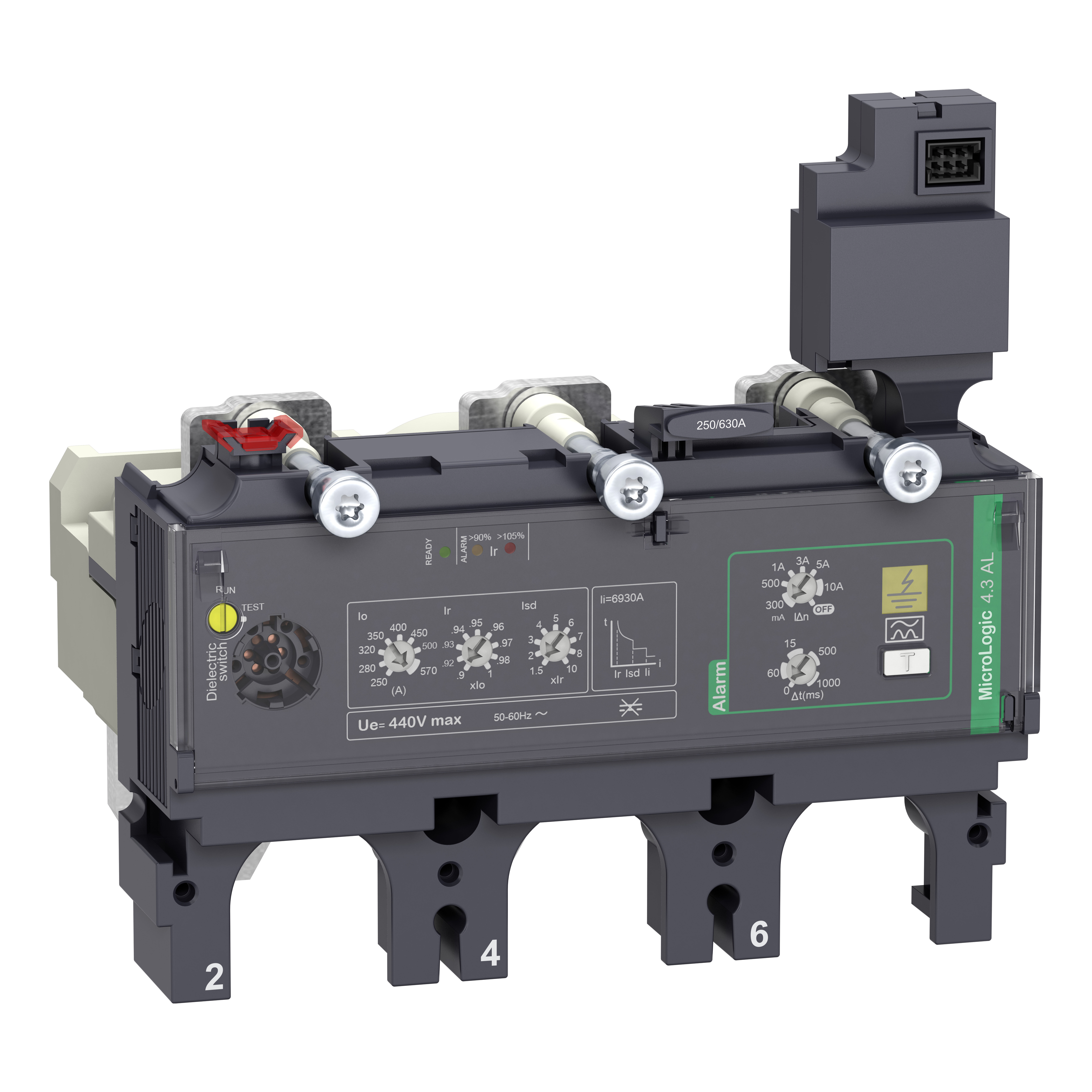

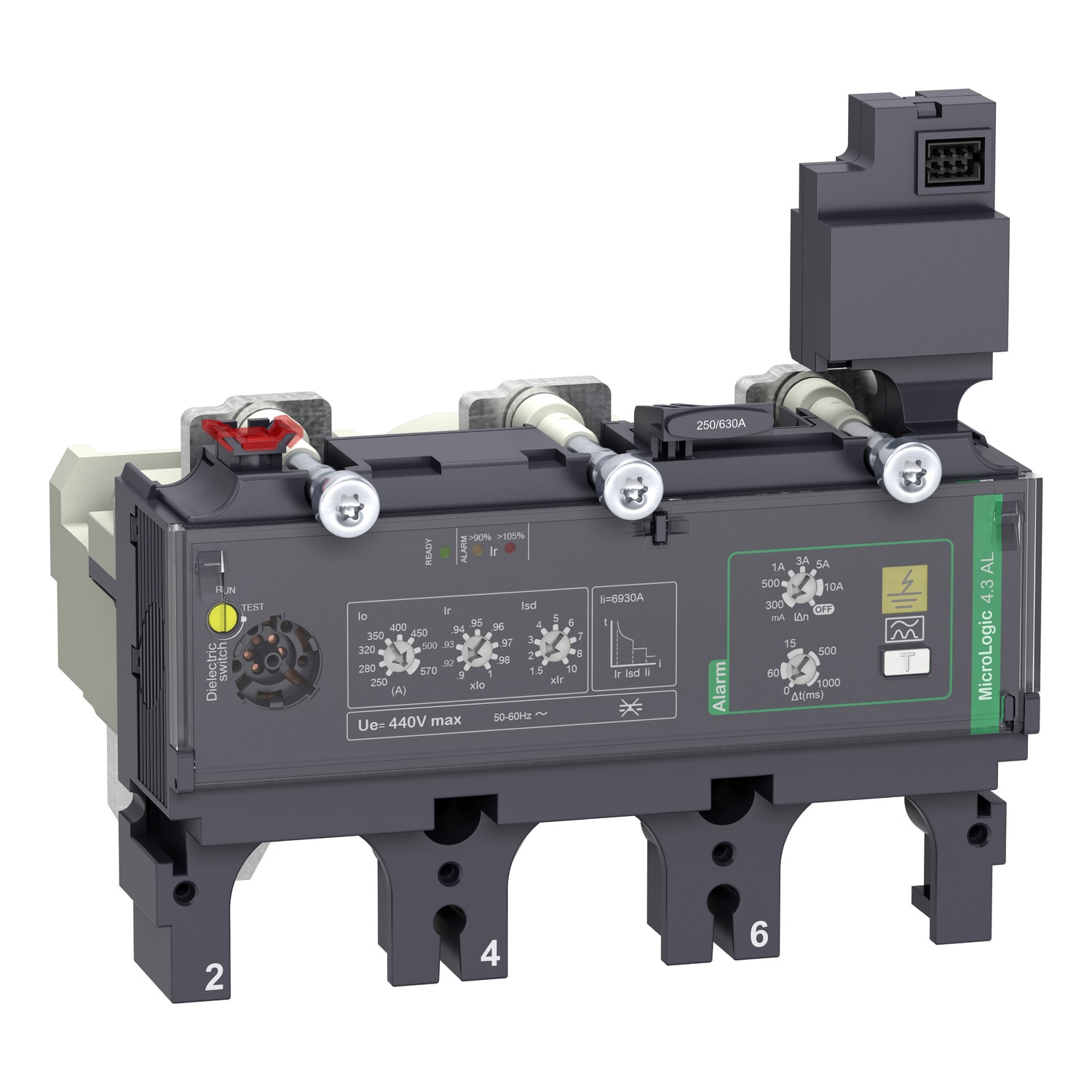

Questo Micrologic 4.3 AL è uno sganciatore elettronico 3d a 3 poli utilizzato sugli interruttori ComPacT NSX 630. Questo sganciatore elettronico con corrente nominale di 570 A è la scelta ottimale per tutte le applicazioni standard e specifiche. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea fissa contro i cortocircuiti. MicroLogic 4.3 AL fornisce un allarme differenziale senza sgancio, disponibile sulla morsettiera. MicroLogic 4.3 AL indica sovraccarichi con LED di allarme. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
