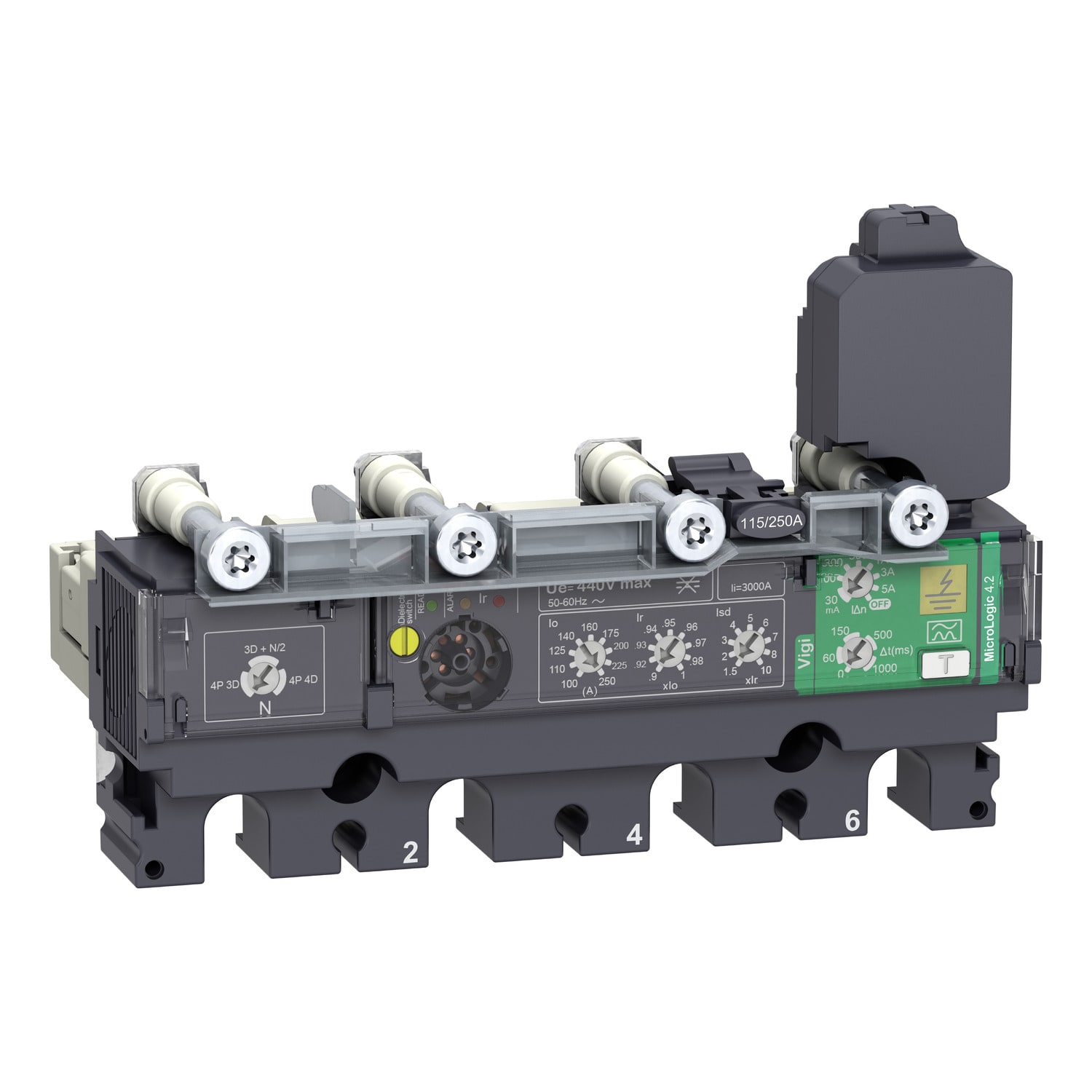

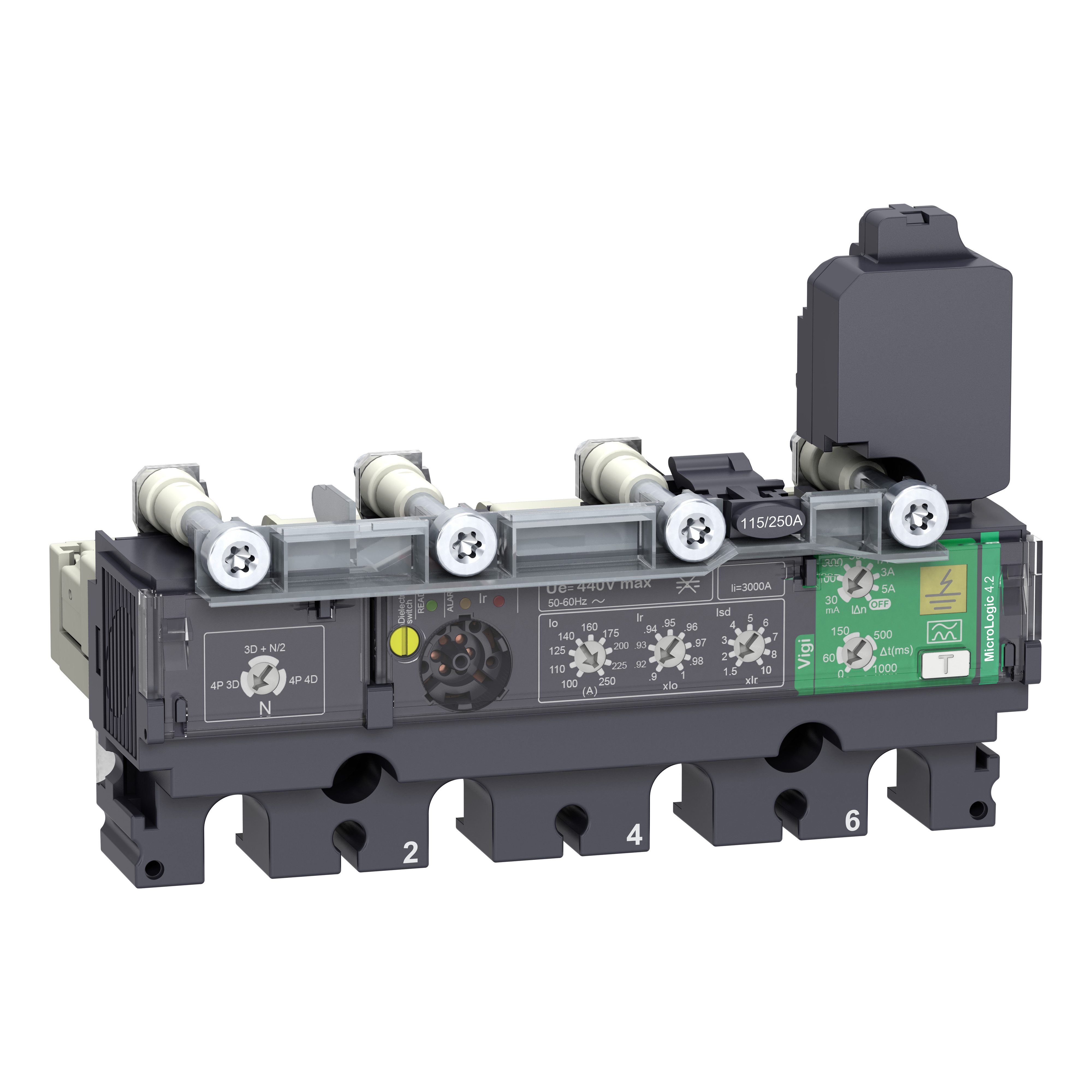

SCHNEIDER ELECTRIC - Sganciatore MicroLogic Vigi 4.2, ComPacT NSX100/160/250, 4 poli, protezioni elettroniche di base e per correnti differenziali, 40A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione protezione motore - Sganciatore elettronico
Numero di poli - 4
Corrente nominale permanente Iu - 40 A
Tensione di commutazione nominale - 40 A
Intervallo di regolazione sganciatore di sovraccarico - 18÷40 A

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481993847

Codice Sacchi

TEC1044V040

Cod. produttore

C1044V040

Codice Metel

SNRC1044V040

Esecuzione protezione motore:

Sganciatore elettronico

Numero di poli:

Corrente nominale permanente Iu:

40 A

Tensione di commutazione nominale:

40 A

Intervallo di regolazione sganciatore di sovraccarico:

18÷40 A

Funzione dell'attivatore di corto circuito:

Ritardato

Campo di corrente cortocircuito ritardato:

27÷400 A

Campo di corrente cortocircuito non ritardato:

600 A

Con funzione di protezione dalle dispersioni verso terra:

Alimentazione elettrica esterna necessaria:

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Tipo di tensione d'esercizio:

Tensione d'esercizio in AC 50 Hz:

440 V

Tensione d'esercizio in AC 60 Hz:

440 V

Larghezza:

139.7 mm

Altezza:

96.9 mm

Profondità:

90.3 mm

Questo MicroLogic 4.2 è uno sganciatore elettronico 4d a 4 poli utilizzato sugli interruttori ComPacT NSX 100/160/250. Questo sganciatore elettronico con corrente nominale di 40 A è la scelta ottimale per tutte le applicazioni standard e specifiche. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea fissa contro i cortocircuiti. Lo sganciatore Vigi MicroLogic 4.2 offre una protezione differenziale regolabile integrata. MicroLogic 4.2 indica sovraccarichi con LED di allarme. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. Un preallarme differenziale può essere disponibile a distanza installando il modulo SDx opzionale (LV429532). Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
