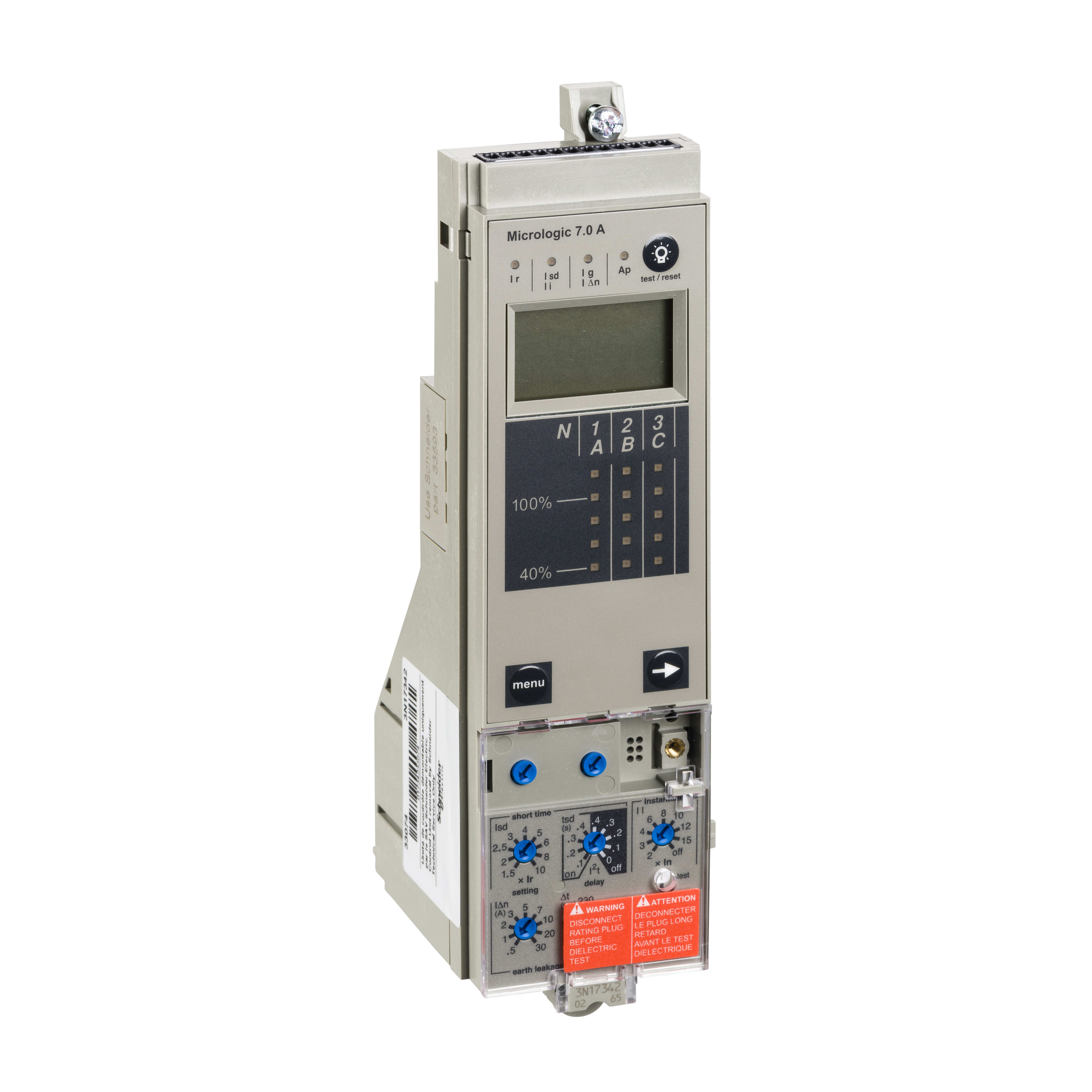

SCHNEIDER ELECTRIC - Sganciatore Micrologic 7.0 A - LSIV - Per NS 630b..1600 fisso / NS 1600b..3200

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione protezione motore - Sganciatore elettronico
Corrente nominale permanente Iu - 3200 A
Tensione di commutazione nominale - 3200 A
Intervallo di regolazione sganciatore di sovraccarico - 252÷3200 A
Funzione dell'attivatore di corto circuito - Ritardato

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3303430335146

Codice Sacchi

TE33514

Cod. produttore

33514

Codice Metel

SNR33514

Esecuzione protezione motore:

Sganciatore elettronico

Corrente nominale permanente Iu:

3200 A

Tensione di commutazione nominale:

3200 A

Intervallo di regolazione sganciatore di sovraccarico:

252÷3200 A

Funzione dell'attivatore di corto circuito:

Ritardato

Campo di corrente cortocircuito ritardato:

378÷32000 A

Campo di corrente cortocircuito non ritardato:

6400÷48000 A

Con funzione di protezione dalle dispersioni verso terra:

Alimentazione elettrica esterna necessaria:

Sì

Tipo di tensione (tensione di alimentazione):

Tensione di alimentazione DC:

24 V

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Tipo di tensione d'esercizio:

Tensione d'esercizio in AC 50 Hz:

690 V

Tensione d'esercizio in AC 60 Hz:

690 V

Larghezza:

53.6 mm

Altezza:

199.5 mm

Profondità:

67.5 mm

Micrologic 7.Lo 0A (amperometro) è uno sganciatore elettronico utilizzato sugli interruttori Compact da NS630b a NS3200. L'unità di controllo è dotata di una protezione selettiva e contro le perdite di terra ed è progettata per proteggere circuiti e carichi di alimentazione. Integra una protezione regolabile di lungo ritardo contro i sovraccarichi. Fornisce inoltre una protezione regolabile di corto ritardo e una protezione istantanea contro i cortocircuiti. Il Micrologic 7.0A offre una protezione da dispersione di terra residua regolabile. Il Micrologic 7.0A indica i sovraccarichi con un allarme LED. Permette di visualizzare la causa dello sgancio attraverso altri 4 LED. Il Micrologic 7.0A include uno schermo LCD digitale che visualizza i valori di corrente RMS con una precisione dell' 1,5%. L'unità di sgancio può essere associata a un blocco interruzione Compact NS.
