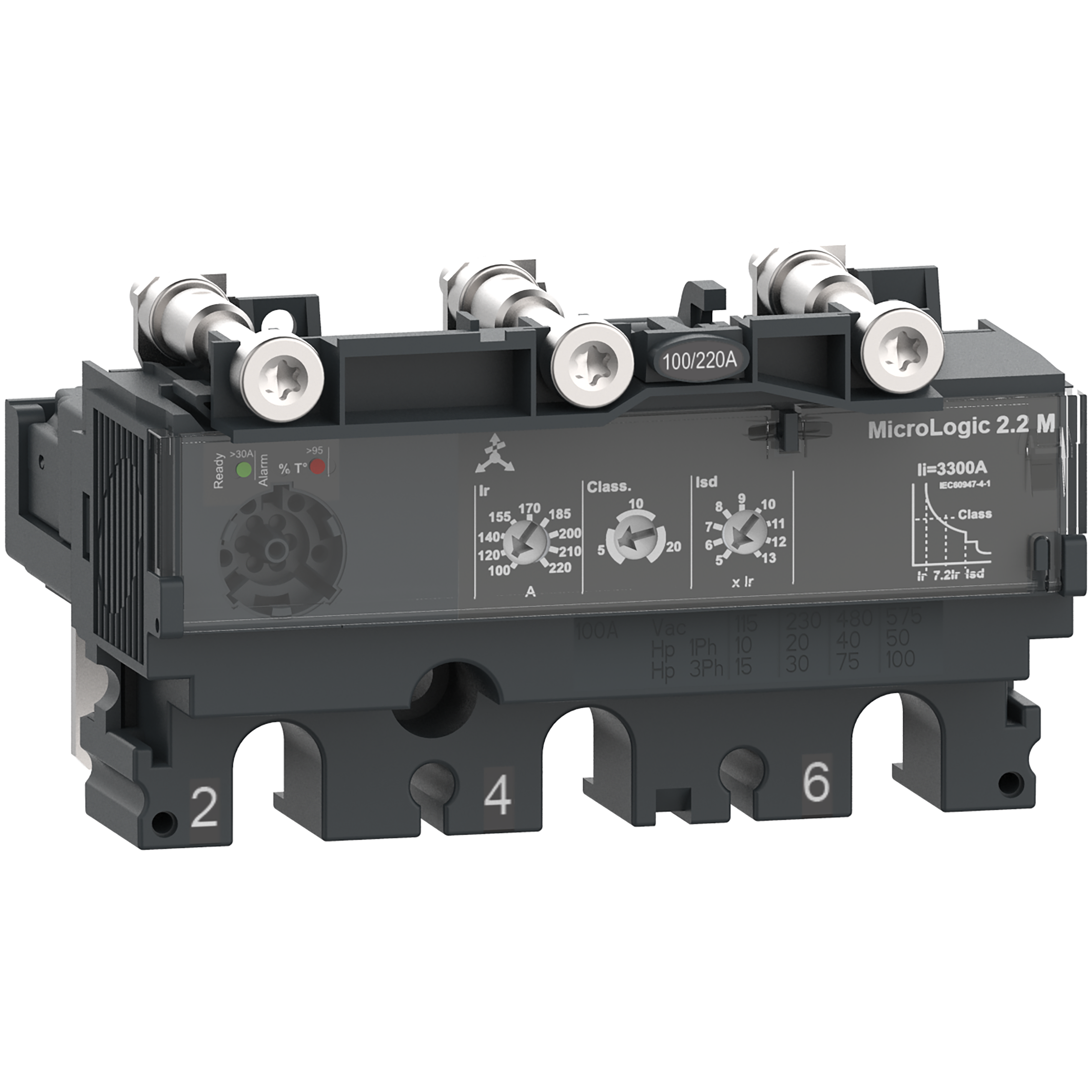

SCHNEIDER ELECTRIC - Sganciatore MicroLogic 2.2M, ComPacT NSX100/160/250, 3 poli, protezioni elettroniche di base, protezione motore, valore nominale 50A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione sganciatore di sovraccarico - 25÷50 A
Numero di poli - 3
Corrente nominale permanente Iu - 50 A
Funzione dell'attivatore di corto circuito - Ritardato
Con funzione di protezione dalle dispersioni verso terra - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606482000391

Codice Sacchi

TEC1032M050

Cod. produttore

C1032M050

Codice Metel

SNRC1032M050

Intervallo di regolazione sganciatore di sovraccarico:

25÷50 A

Numero di poli:

Corrente nominale permanente Iu:

50 A

Funzione dell'attivatore di corto circuito:

Ritardato

Con funzione di protezione dalle dispersioni verso terra:

Esecuzione protezione motore:

Sganciatore elettronico

Tensione di commutazione nominale:

50 A

Campo di corrente cortocircuito ritardato:

125÷650 A

Campo di corrente cortocircuito non ritardato:

750 A

Alimentazione elettrica esterna necessaria:

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Tipo di tensione d'esercizio:

Tensione d'esercizio in AC 50 Hz:

690 V

Tensione d'esercizio in AC 60 Hz:

690 V

Larghezza:

104.7 mm

Altezza:

59.7 mm

Profondità:

89.4 mm

MicroLogic 2.2 M è uno sganciatore elettronico 3d a 3 poli utilizzato sugli interruttori ComPacT NSX 100/160/250. Questo sganciatore elettronico con corrente nominale di 50 A è la scelta ottimale per tutte le applicazioni di protezione del motore. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea fissa contro i cortocircuiti. MicroLogic 2.2 M indica quando l'immagine termica del rotore e dello statore è superiore al 95% dell'aumento di temperatura consentito con un LED di allarme rosso. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
