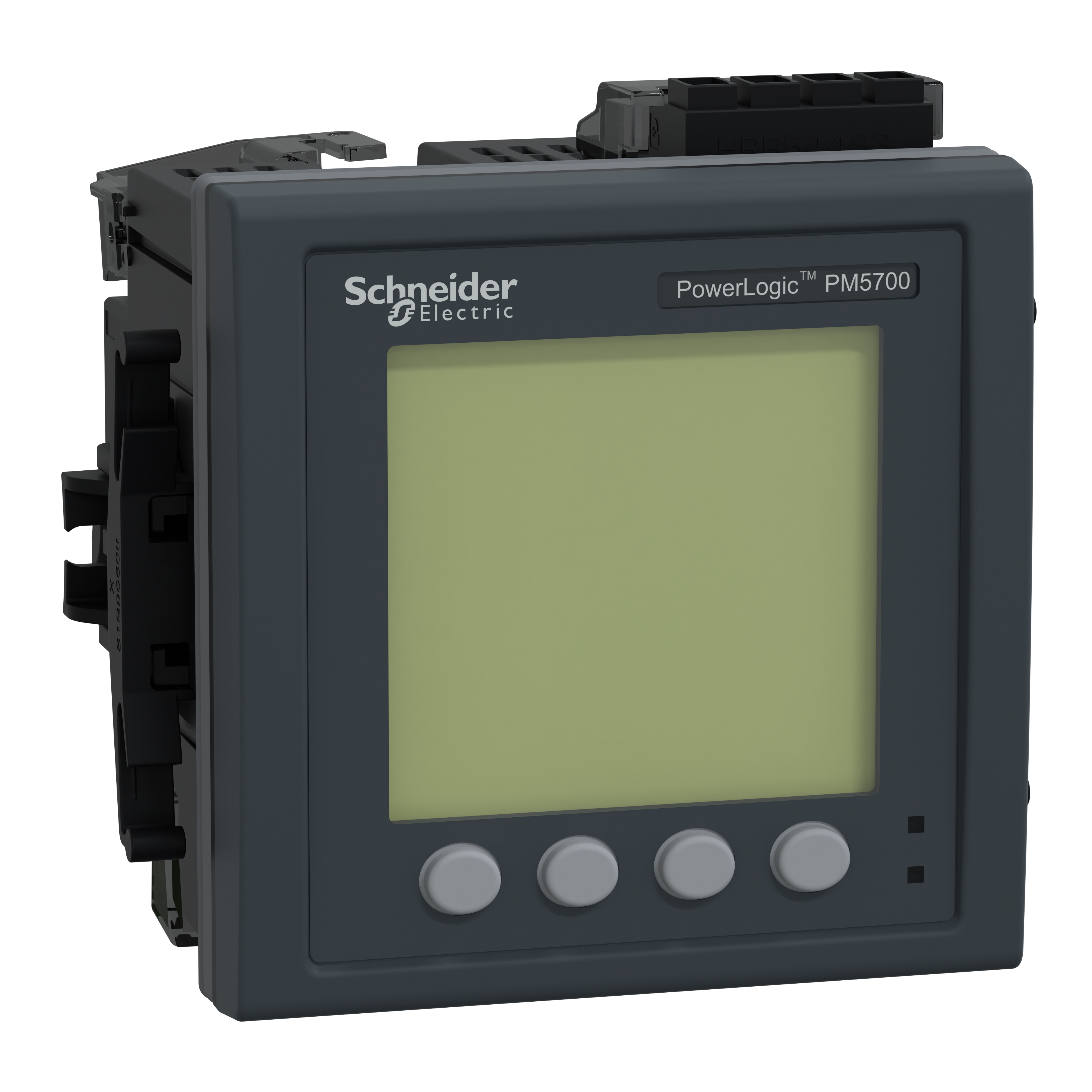

SCHNEIDER ELECTRIC - PM5760 Meter, 2 ethernet, up to 63th H, 1,1M, wave+RCM, 4DI/2DO 52 alarms

Il dispositivo è un misuratore di energia per montaggio a incasso con display LCD retroilluminato da 96 mm x 96 mm. Il misuratore assicura la classe di precisione 0,2S secondo la norma IEC 62053-22 e 128 campioni per ciclo. Il dispositivo misura energia, potenza attiva e reattiva, tensione, corrente, frequenza, fattore di potenza e fino alla 63a armonica. Include 1,1 MB di memoria per un massimo di 14 parametri selezionabili con intervallo e durata configurabili. Il misuratore effettua inoltre il monitoraggio diretto della corrente neutra, il monitoraggio della corrente residua con calcolo della corrente di terra più una acquisizione avanzata di forme d'onda con rilevamento sag/swell. Il misuratore funziona con una rete da 50 o 60 Hz e accetta tensioni di alimentazione da 100 a 480 V AC e da 125 a 250 V DC. La corrente nominale di linea per questo misuratore è 1A o 5A in ingresso e supporta configurazioni monofase e neutro, trifase o trifase e neutro. L'intervallo della tensione di misura tra fasi è da 20 a 690 V AC, da 45 a 65 Hz. L'intervallo di misura tra fase e neutro è da 20 a 400VAC, da 45 a 65 Hz. Il protocollo di comunicazione è garantito da 2 cavi Modbus RTU e ASCII con porta RS485 più Modbus TCP/IP, Ethernet/IP e BACnet/IP basati su 10/100 Mbit/s, Ethernet daisy chain con porta RJ45. Le funzionalità di comunicazione integrate consentono il supporto del protocollo DNP 3.0, l'accesso a un server web integrato e un gateway da seriale a Ethernet. Il misuratore dispone anche di quattro ingressi digitali con WAGES e due uscite digitali. Sono presenti 52 allarmi configurabili e supporta otto programmi tariffari. Dimensioni del prodotto: larghezza 3,78 pollici (96 mm), profondità 3,03 pollici (77 mm), altezza 3,78 pollici (96 mm); peso 15,9 oz (450 g).
