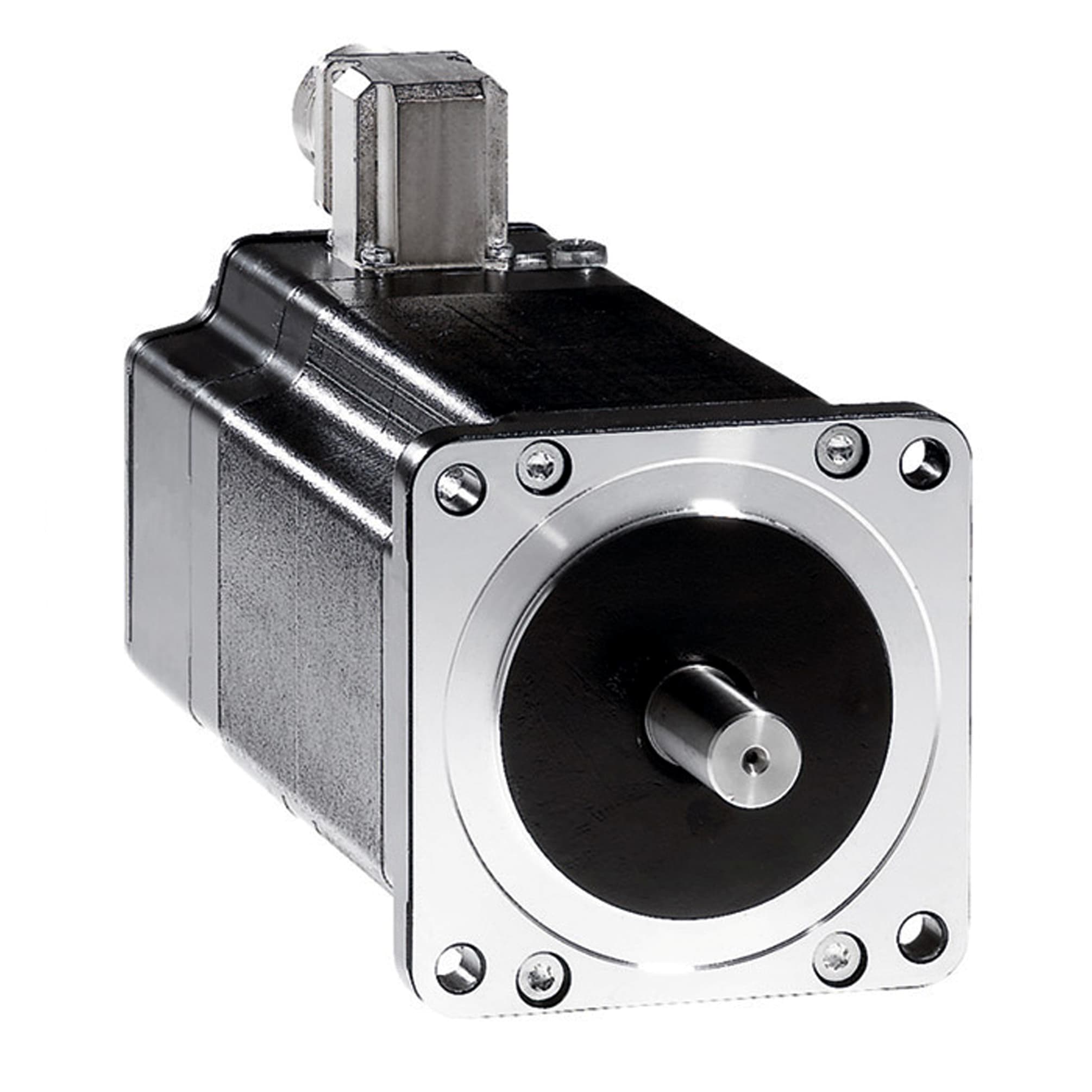

SCHNEIDER ELECTRIC - MOT.BRS SIZE 90 6.78NM TERM. BOX

È un motore passo-passo a 3 fasi con coppia di mantenimento di 6,78 Nm. Ha un diametro dell'albero di 14 mm e una lunghezza di 30 mm. Questo motore passo-passo a 3 fasi effettua dei movimenti passo passo precisi che sono predefiniti da un azionamento motore passo-passo come le unità Lexium SD2. La velocità meccanica massima di questo motore passo-passo a 3 fasi è 3000 giri/min, non ha freno. Il collegamento elettrico viene eseguito su una morsettiera. Misura 110.5 mm di lunghezza, le dimensioni della flangia sono 85 mm di diametro quadrato. Pesa 4,3 kg. Questo motore passo-passo BRS è progettato per azionamenti motore passo-passo Lexium SD3 ed è adatto per posizionamento a breve distanza, ad esempio per etichettatura. È conforme alle norme IEC 60072-1 e EN 50347. Questo motore è progettato per essere compatibile con azionamenti motore passo-passo Lexium SD3 ed encoder opzionali o riduttori planetari. Viene installato su fori 4x (diametro di 6,5 mm), il diametro quadrato dei fori di montaggio è di 70 mm. Lexium SD3 e BRS3, campo trifase fino a 19,7 Nm con elevata precisione e coppia ad alte velocità di rotazione. La SD3 è un azionamento per motore passo-passo universalmente applicabile. Collegare il motore passo-passo al drive, impostare la corrente e la risoluzione del passo, è pronto.
