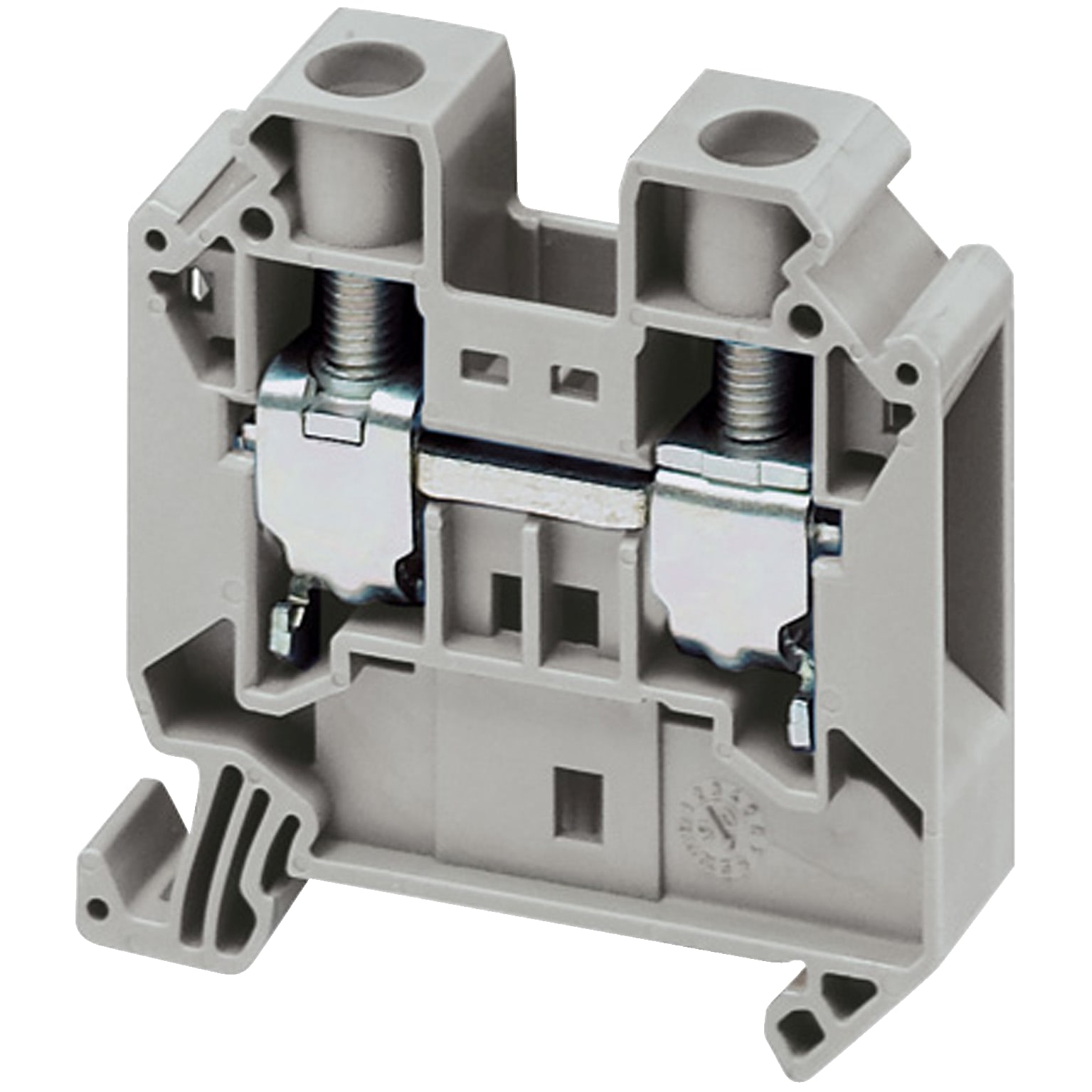

SCHNEIDER ELECTRIC - Morsetto vite, 2pt, 16 mm² grigio

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Sezione conduttore collegabile a filo sottile senza bussola d'estremi - 0.2÷16 mm²
Sezione conduttore collegabile a filo sottile con bussola d'estremità - 1.5÷16 mm²
Sezione conduttore collegabile unifilare - 1.5÷25 mm²
Sezione conduttore collegabile multifilare - 1.5÷25 mm²
Corrente nominale In - 76 A

Imballaggio e Condizioni

50 PZ
Prodotto a catalogo

EAN

3606480532122

Codice Sacchi

TENSYTRV162

Cod. produttore

NSYTRV162

Codice Metel

SNRNSYTRV162

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.2÷16 mm²

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

1.5÷16 mm²

Sezione conduttore collegabile unifilare:

1.5÷25 mm²

Sezione conduttore collegabile multifilare:

1.5÷25 mm²

Corrente nominale In:

76 A

Tensione nominale:

1000 V

Esecuzione collegamento elettrico 1:

Raccordo a vite

Esecuzione collegamento elettrico 2:

Raccordo a vite

Numero di piani:

Numero di punti di fissaggio per ogni piano:

Tipo di montaggio:

Guida DIN (top hat rail) 35 mm

Materiale del corpo isolante:

Materiale termoplastico

Temperatura d'esercizio:

-40÷130 °C

Larghezza:

12.2 mm

Altezza:

55 mm

Profondità:

55.5 mm

Esecuzione antideflagrante 'Ex e':

Sì

Piastra di chiusura necessaria:

Sì

Colore:

Grigio

Piani interni esclusi con ponte:

Linergy TR è un morsetto per Linergy. Appartiene al morsetto passante Linergy con sezione trasversale nominale di 16 mm². La tensione di esercizio nominale è 600V conforme a CSA/cURus, 1000V conforme a EN/IEC 60947-7-1 e 690V conforme ad ATEX Exe II Ex II 2 GD. La corrente nominale è 76A conforme a EN/IEC 60947-7-1, 85A conforme a CSA/cURus e 22A conforme ad ATEX Exe II Ex II 2 GD. Ha un trattamento superficiale grigio. Montaggio tramite clip e connessione laterale tramite morsetti a vite a un livello 1x1. Può essere collegato e sganciato con un cacciavite. È compatibile con i contenitori Spacial per PrismaSeT G, PrismaSeT P, Pragma, PrismaSeT PH, PrismaSeT Pack, Spacial, Kaedra, TeSys. Venduto in confezione da 50 unità. La temperatura dell'aria ambiente di funzionamento è da -40 a 130 °C conforme a IEC 60216-1 e VDE 0304-T21. Certificato multi-standard (ATEX, CSA, cURus, DNV, GL, KARA, VDE, IEC-Ex, EAC).
