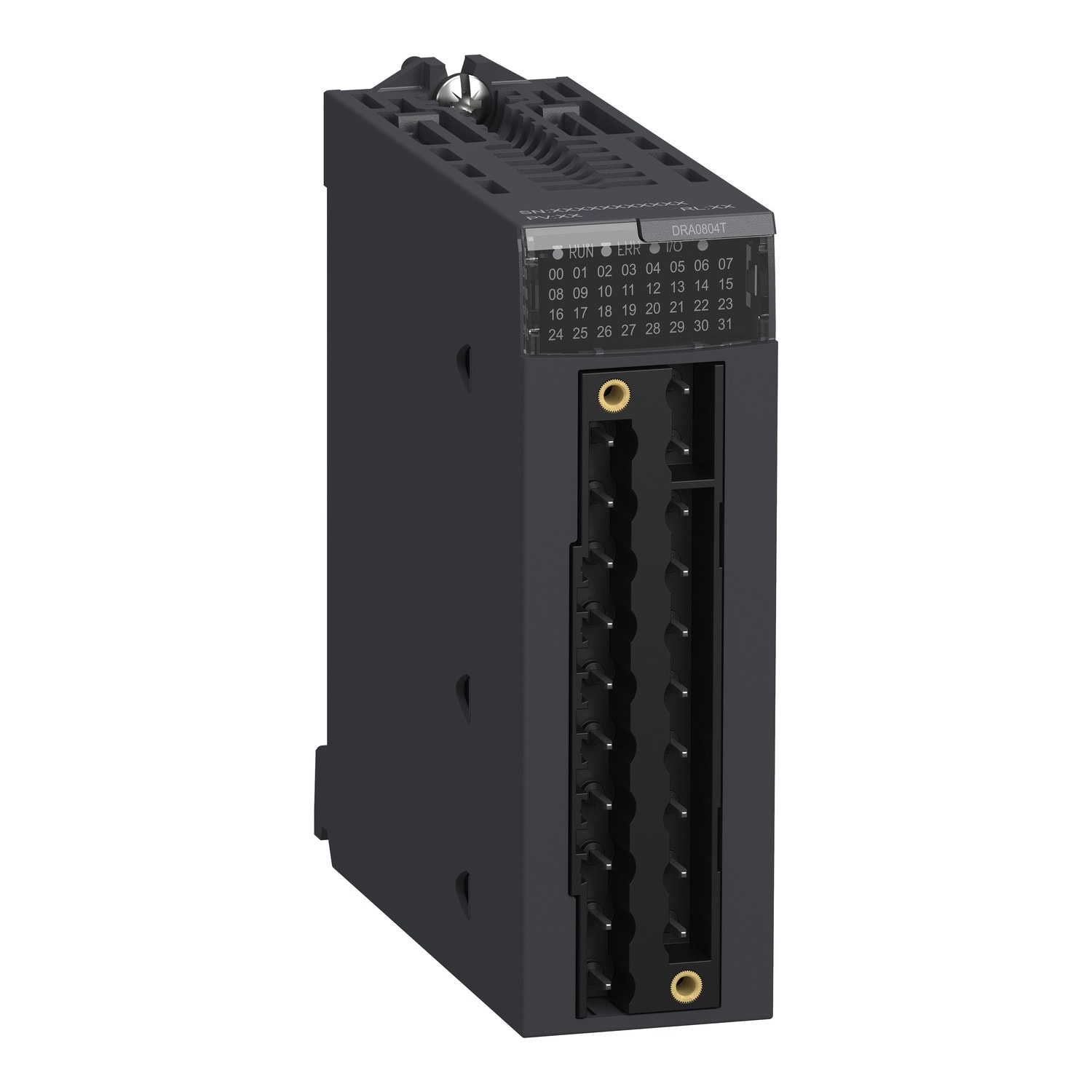

SCHNEIDER ELECTRIC - Modulo uscite discrete M340 - 8 uscite - 100...150 Vcc

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di alimentazione DC - 100÷150 V
Tipo di tensione (tensione di alimentazione) - DC
Numero di ingressi digitali - 0
Numero di uscite digitali - 8
Ingressi digitali configurabili - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3595864082202

Codice Sacchi

TEBMXDRA0804T

Cod. produttore

BMXDRA0804T

Codice Metel

SNRBMXDRA0804T

Tensione di alimentazione DC:

100÷150 V

Tipo di tensione (tensione di alimentazione):

Numero di ingressi digitali:

Numero di uscite digitali:

Ingressi digitali configurabili:

Uscite digitali configurabili:

Sì

Corrente d'entrata per segnale 1:

0.65 mA

Tensione ammessa nell'ingresso:

100÷150 V

Tipo di tensione d'ingresso:

Tipo di uscita digitale:

Relè

Corrente d'uscita:

0.3 A

Tensione ammessa nell'uscita:

100÷150 V

Tipo di tensione d'uscita:

Protezione da corto circuito, uscite presenti:

Sì

Capacità di ridondanza:

Esecuzione del collegamento elettrico:

Raccordo a innesto

Tempo di ritardo al cambio di segnale:

1.2 ms

Adatto per funzioni di sicurezza:

SIL secondo IEC 61508:

Senza

Livello di performance secondo EN ISO 13849-1:

Senza

Risorsa corrispondente (Ex ia):

Risorsa corrispondente (Ex ib):

Categoria di protezione antideflagrante per gas:

Senza

Categoria di protezione antideflagrante per polvere:

Senza

Larghezza:

33 mm

Altezza:

100 mm

Profondità:

150 mm

Il prodotto fa parte della gamma Modicon X80, una piattaforma comune di moduli per i controller di automazione programmabili (PAC) Modicon M580 e M340. Il modulo di uscita discreto ha 8 uscite relè. È un modulo di uscita discreto con una tensione di uscita da 100V DC 150V DC, un assorbimento di corrente tipico di 61 mA a 3,3V DC, 104 mA a 24V DC. Il prodotto è robusto, di alta qualità e si basa sulle ultime tecnologie più innovative. Offre una durata elettrica di 100000 cicli e una durata meccanica di 20 milioni di cicli. Il prodotto è classificato IP20. Peso: 0,145 kg. È adatto ad applicazioni di processo medio-grandi e ad ampi intervalli di temperatura. Il prodotto è certificato EAC, Merchant Navy, CSA, RCM, CE e UL. È conforme alle normative EN 61131-2, EN 61000-6-4, EN 61000-6-2 ed EN 61010-2-201. Modicon X80 consiste in una piattaforma di moduli compatibili che riduce i costi di manutenzione e formazione grazie alle parti di ricambio comuni, e permette una formazione unica per diversi controller di automazione programmabili (PAC).
