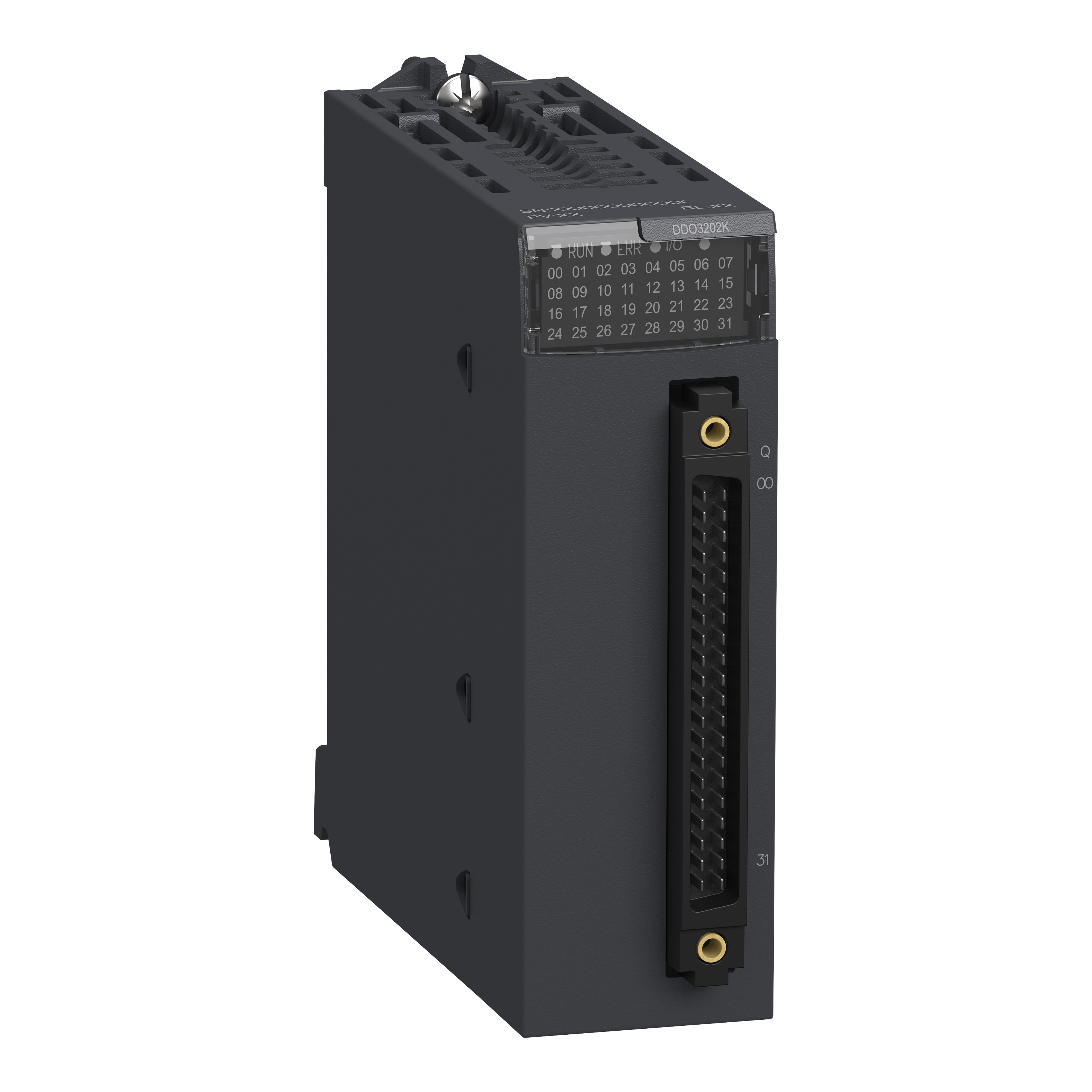

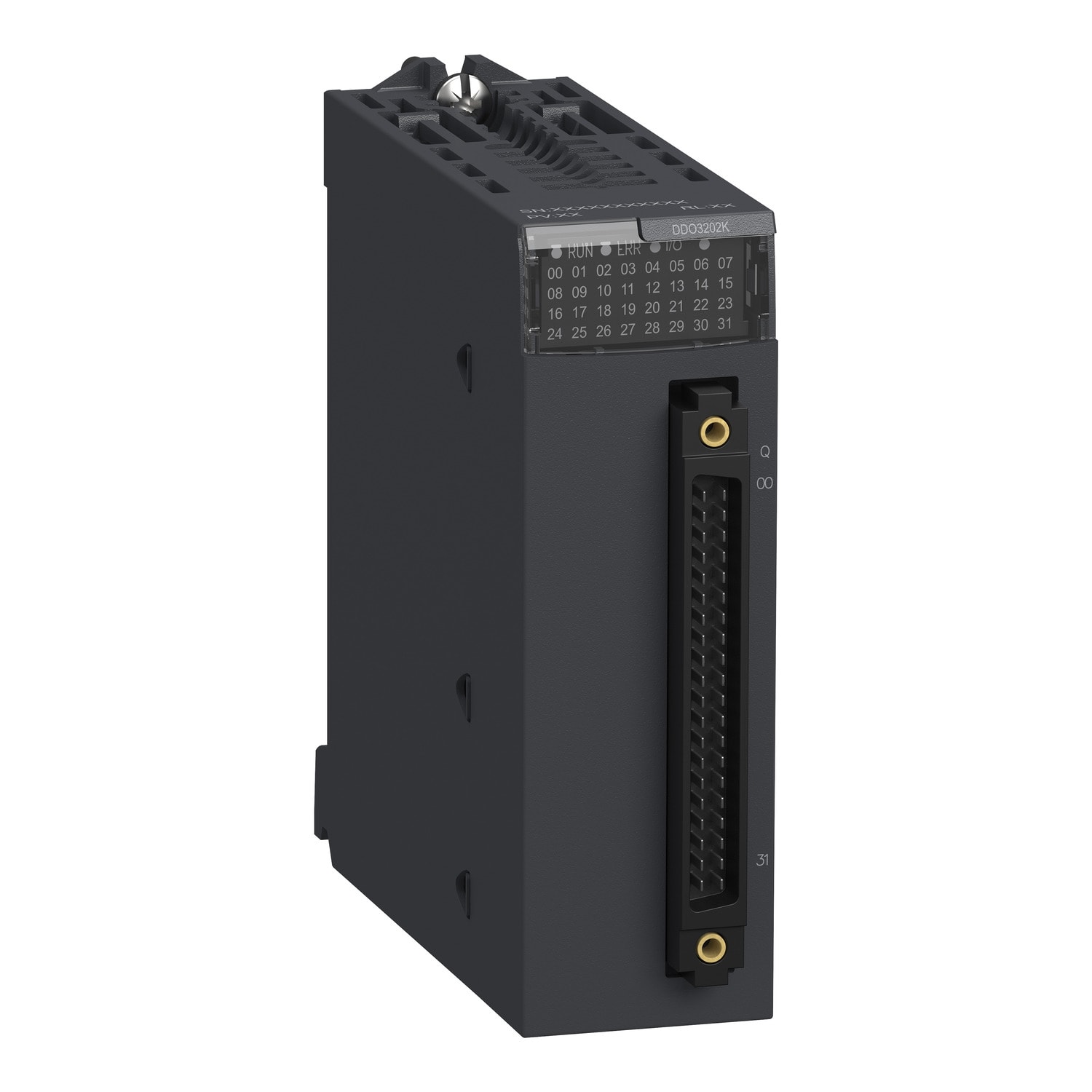

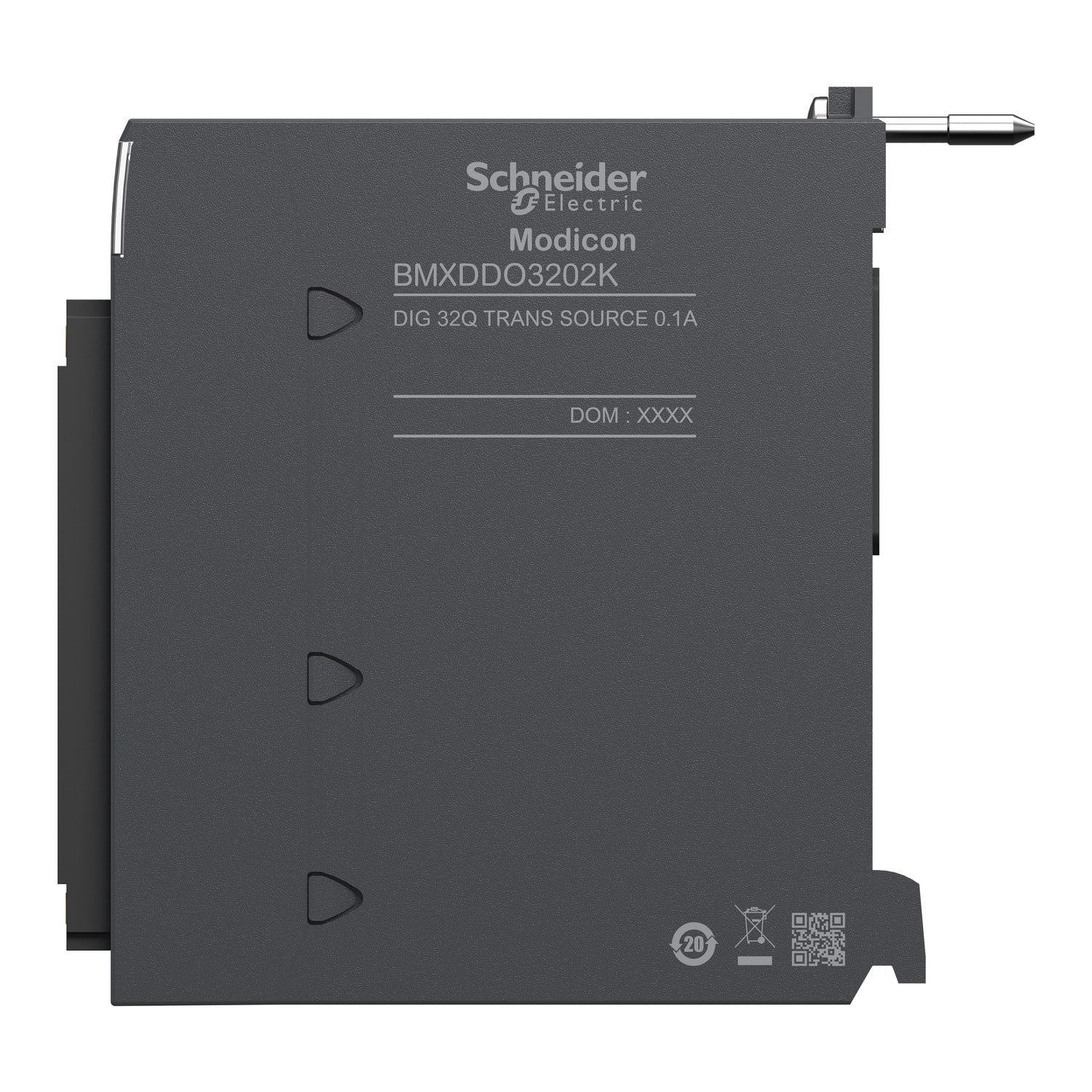

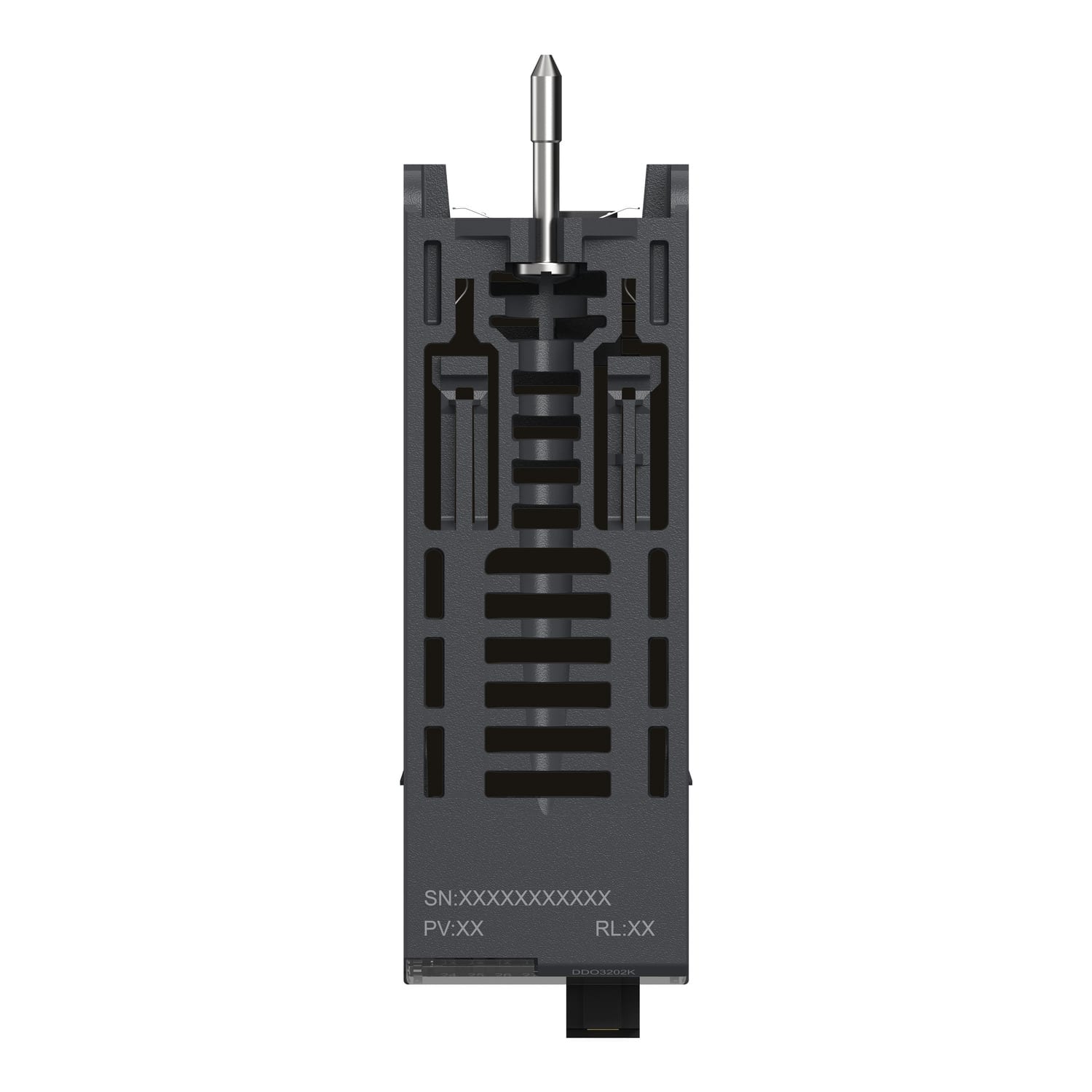

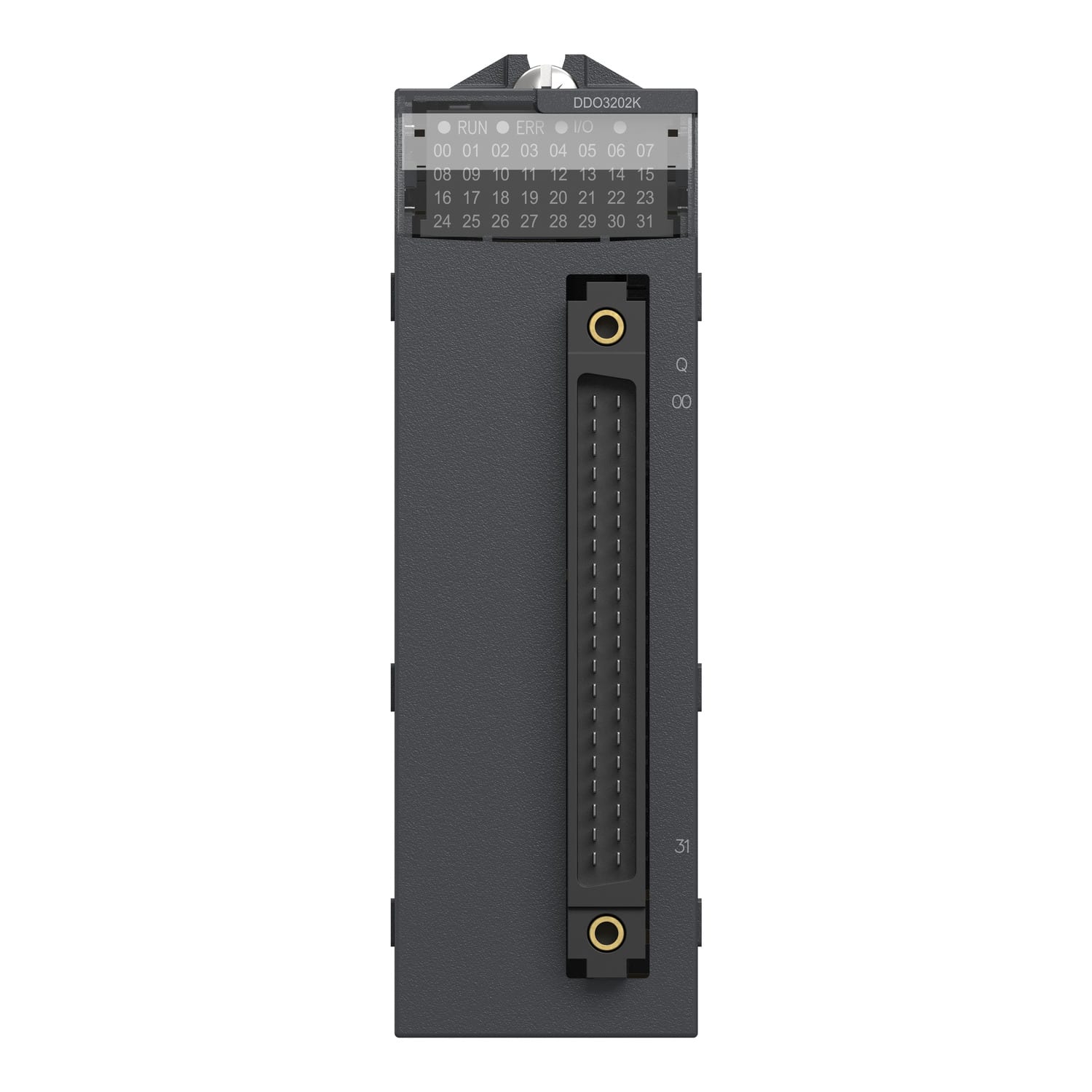

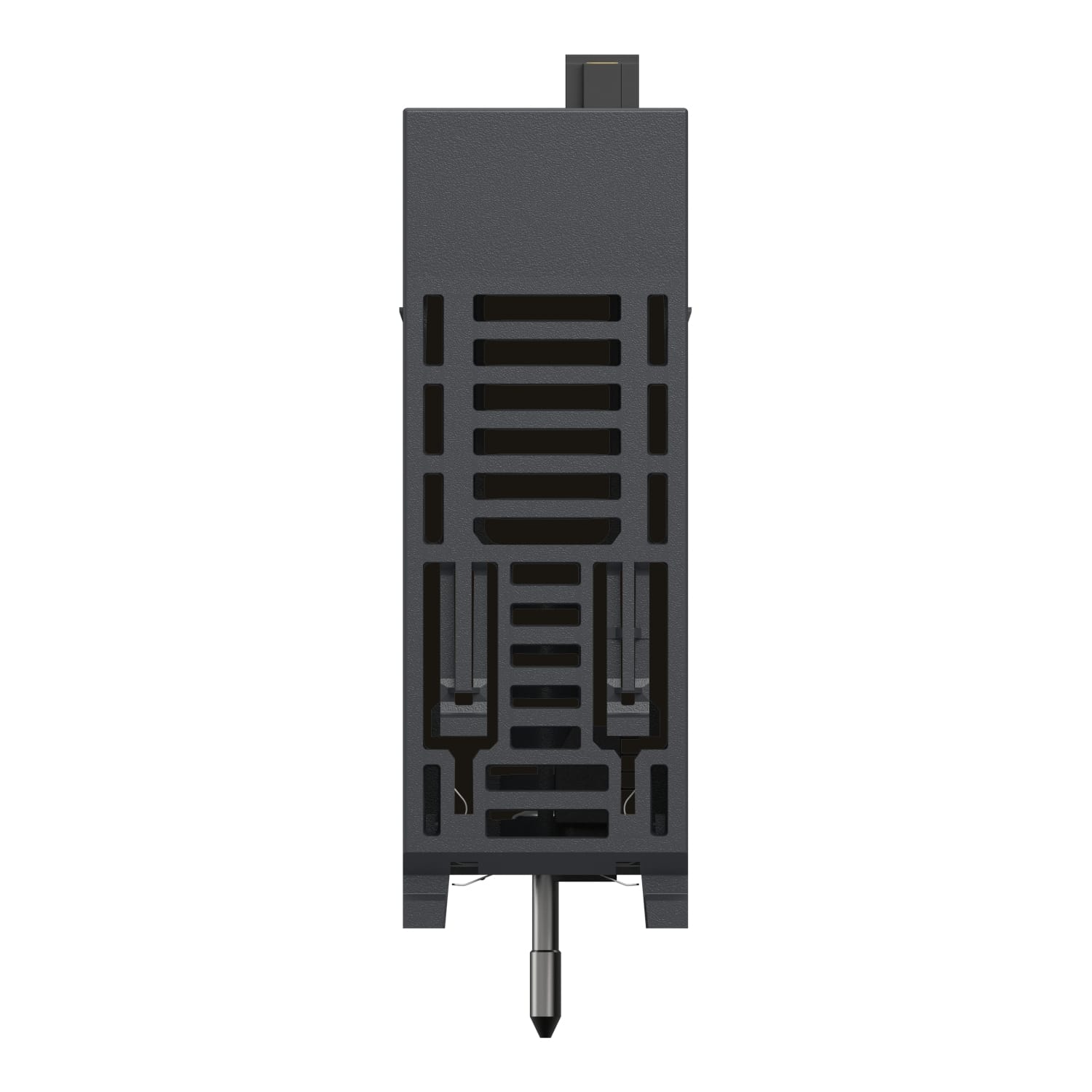

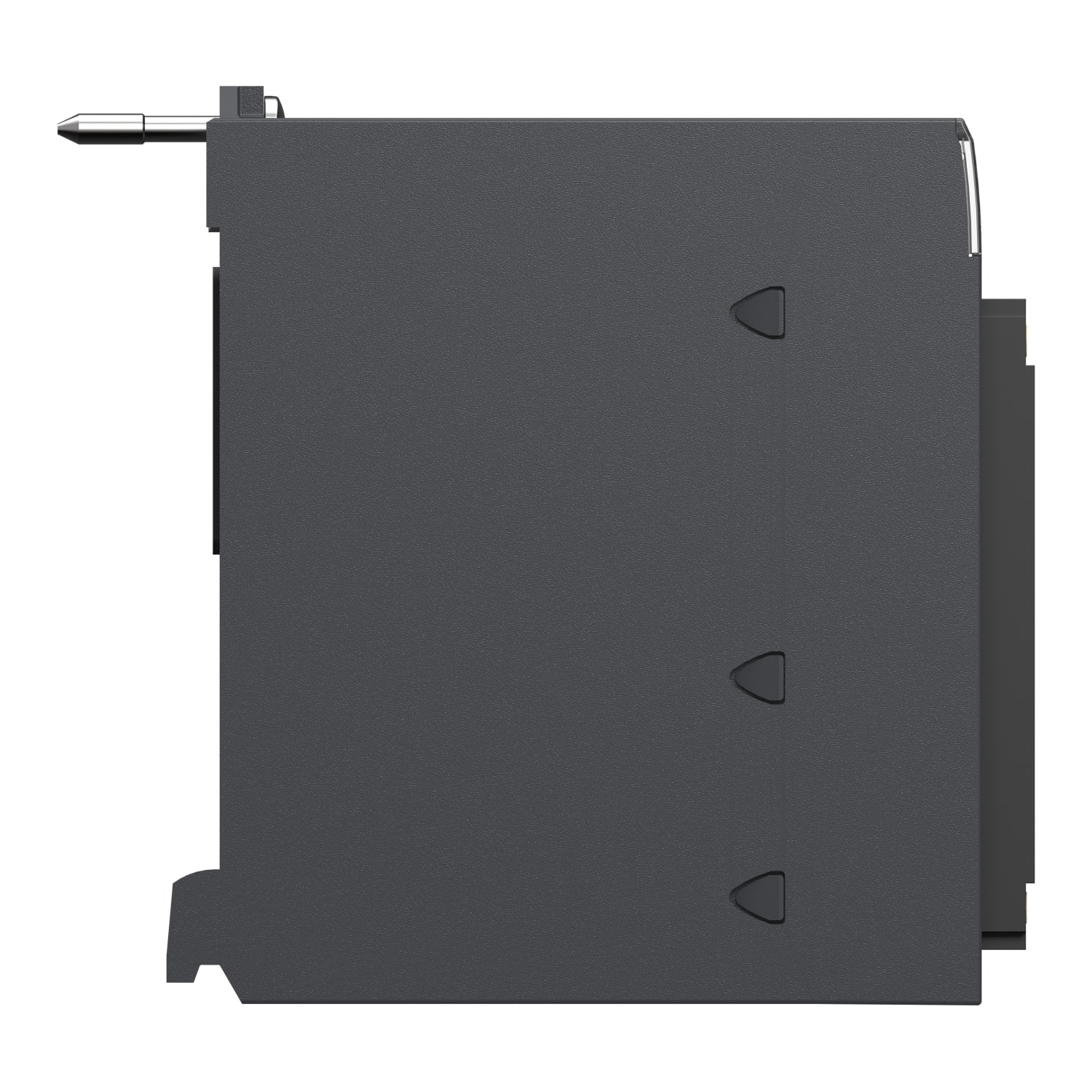

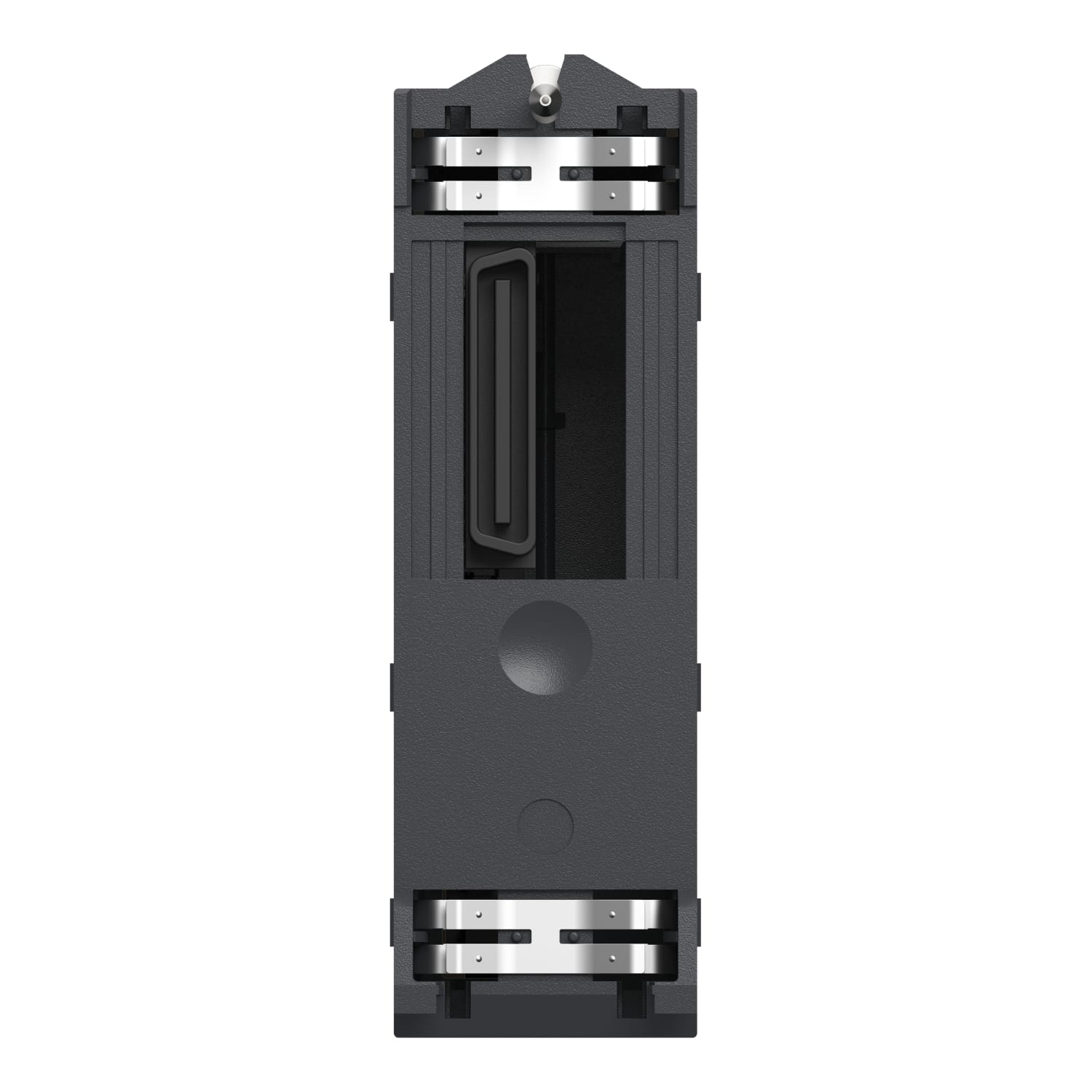

SCHNEIDER ELECTRIC - Modulo uscite digitali M340 - 32 uscite - Stato solido - 24 V CC positiva

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di alimentazione DC - 24 V
Numero di ingressi digitali - 0
Numero di uscite digitali - 32
Tipo di tensione (tensione di alimentazione) - DC
Ingressi digitali configurabili - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3595863910476

Codice Sacchi

TEBMXDDO3202K

Cod. produttore

BMXDDO3202K

Codice Metel

SNRBMXDDO3202K

Tensione di alimentazione DC:

24 V

Numero di ingressi digitali:

Numero di uscite digitali:

Tipo di tensione (tensione di alimentazione):

Ingressi digitali configurabili:

Tipo di uscita digitale:

Transistor

Tipo di tensione d'ingresso:

Esecuzione del collegamento elettrico:

Raccordo a innesto

Adatto per funzioni di sicurezza:

Livello di performance secondo EN ISO 13849-1:

Senza

Uscite digitali configurabili:

Sì

Corrente d'entrata per segnale 1:

0.65 mA

Tensione ammessa nell'ingresso:

19÷30 V

Corrente d'uscita:

0.1 A

Tensione ammessa nell'uscita:

19÷30 V

Tipo di tensione d'uscita:

Protezione da corto circuito, uscite presenti:

Capacità di ridondanza:

Tempo di ritardo al cambio di segnale:

1.2 ms

SIL secondo IEC 61508:

Senza

Risorsa corrispondente (Ex ia):

Risorsa corrispondente (Ex ib):

Categoria di protezione antideflagrante per gas:

Senza

Categoria di protezione antideflagrante per polvere:

Senza

Larghezza:

33 mm

Altezza:

100 mm

Profondità:

150 mm

Il prodotto fa parte della gamma Modicon X80, una piattaforma comune di moduli per i controller di automazione programmabili (PAC) Modicon M580 e M340. Il modulo di uscita discreto ha 32 uscite con logica (positiva) del dissipatore. È un modulo di uscita discreto con una tensione di uscita di 24 V, da 19V DC a 30V DC, una dissipazione di potenza massima di 3,6 W, un assorbimento di corrente tipico di 125 mA a 3,3V DC una corrente per canale di 0,1A. Il prodotto è robusto, di alta qualità e si basa sulle ultime tecnologie più innovative. Presenta i seguenti tipi di protezione: protezione contro la polarità inversa, protezione esterna da cortocircuito, protezione da sovraccarico e protezione da sovratensione. Offre 312254 ore di MTBF. Il prodotto è classificato IP20. Peso: 0,11 kg. È adatto ad applicazioni di processo medio-grandi. Il prodotto è certificato EAC, Merchant Navy, CSA, RCM, CE e UL. È conforme alle normative EN 61131-2, EN 61000-6-4, EN 61000-6-2 ed EN 61010-2-201. Modicon X80 consiste in una piattaforma di moduli compatibili che riduce i costi di manutenzione e formazione grazie alle parti di ricambio comuni, e permette una formazione unica per diversi controller di automazione programmabili (PAC).
